ストラブ・クランプ Cタイプ

外形図

20A～40A

50A～300A

350A～700A

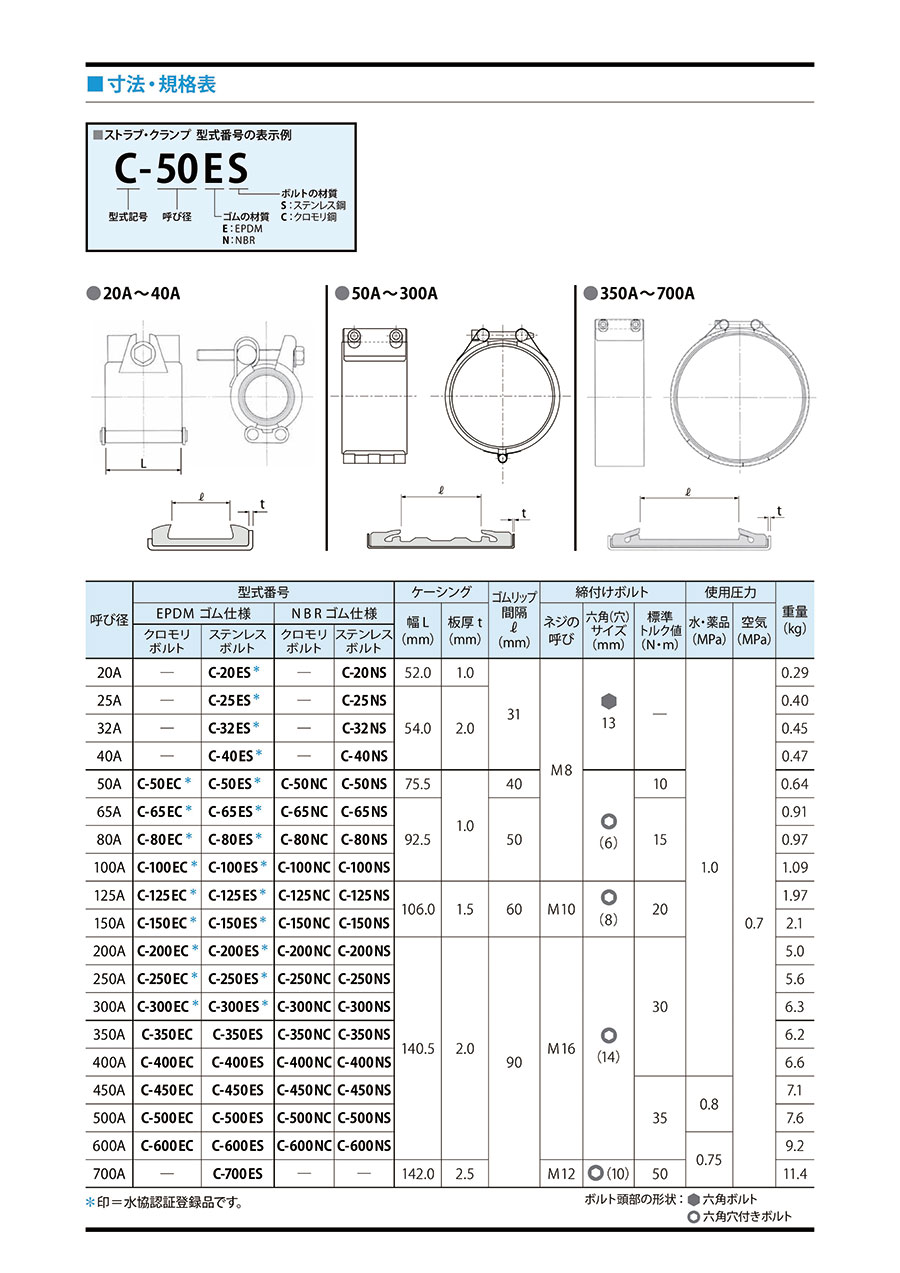

規格表

製品仕様

特長

様々な用途に対応するため20A～700Aと、豊富なバリエーションを用意し簡単・迅速な作業性にお応えします。

20A～40A

C-20は形状が上図と異なります。

• 各部の材質
  ケーシング   SUS304
  補助ケーシング  SUS304
  ナットピン  SUS304
  六角ボルト  SUS304^*1
  ワッシャ  SUS304
  ゴムスリーブ  EPDM / NBR

50A～300A

• 各部の材質
  ケーシング   SUS304
  六角穴付きボルト  SCM435^*1 / SUS XM7
  スライド板  SUS304
  棒状ナット  S35C^*2/SUS304
  棒状ワッシャ  S35C^*2/SUS304
  ゴムスリーブ  EPDM / NBR

350A～700A^*3

• 各部の材質
  ケーシング   SUS304
  六角穴付きボルト  SCM435^*1 / SUS XM7
  スライド板  SUS304
  棒状ナット  S35C^*2/SUS304
  棒状ワッシャ  S35C^*2/SUS304
  ゴムスリーブ  EPDM / NBR

*1. ボルトの材質は標準仕様では、20A～40AがSUS304、50A～600AがSCM435（クロモリ鋼/白銀色）となります。その他、ステンレス鋼もご用意しております。
*2. 棒状ナット・ワッシャはボルトの材質がSCM435の場合はS35C、SUS304（XM7）の場合はSUS304となります。
*3. 700Aに限り、金属部の材質はSUS316、ゴムスリーブはEPDMとなります。

型式表示方法

使用方法

施工上の注意

• 本製品は呼び径によって構造が異なります。締付け作業の際は下記に示す工具をご用意ください。
   ・C-20～C-40 /六角ボルト用のソケット、ラチェットレンチ
   ・C-50～C-300/六角穴付きボルト用のソケット、トルクレンチ
   ・C-350～C-700/六角穴付きボルト用のソケット、トルクレンチ、荷締めベルド（付属品）
• 本製品はボルトを締付ける際、過度な片締めを行うと、ボルトの破損や本体を傷める恐れがありますので充分ご注意ください。
• 漏洩量が多い場合は、標準トルク値で締付けても漏れが止まらない場合があります。その場合は内圧を減圧いただくか、標準トルク値の2倍を限度にボルトの増し締めを行ってください。
• 配管の表面が錆や塗装等の付着物によって凹凸がある場合は、除去またはパテ等で平滑にしてください。
• 一時的に蒸気配管の補修に本製品を取り付ける場合は、危険ですので必ず内圧を減圧し、配管の温度を冷ましてから作業を行ってください。
  復旧時は、補修箇所を確認しながら圧力を上げてください。施工が不十分な場合は蒸気が吹いてヤケドをする恐れがあります。
• 本製品は、緊急補修用です。また、使用条件・環境によって耐用年数は異なります。
• 使い回しされる場合は、焼き付き防止のため、必ずクロモりボルト仕様をご選択ください。
  20A～40Aはステンレスボルト仕様のみですが、ボルトの首とネジ部にグりスを適量塗布していただきことで、焼き付きを軽減できます。

注意・禁止事項

安全に関するご注意

商品を安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をお読みください。

• 本製品は構造上、鋭利な箇所がございますので、必ず作業用手袋等を着用し、手を保護してから作業を行ってください。
• 取付け作業等でご不明の点がございましたら、代理店もしくはショーボンドカップリング社までご連絡ください。
