メカニカル部品技術窓口
絞り込み条件
未確定：候補が7型番あります。
アダプタ種類詳細
長さ L(mm)
~mm- 30.9
- 31.5
- 46.2
- 48.5
フランジ外径 A(Φ)
~mm- 40
- 55
出荷日
- すべて
- 当日出荷可能
アダプターシリーズ NWフランジ＋VCRアダプター
- 通常単価(税別)
- 7,204円～8,233円
- 税込単価
- 7,924円～9,056円
通常出荷日：在庫品1日目当日出荷可能
NWフランジとVCR継手の変換が可能なアダプター。【特長】・真空度：大気圧～10の-7乗Pa。・耐熱：...
詳細を確認
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

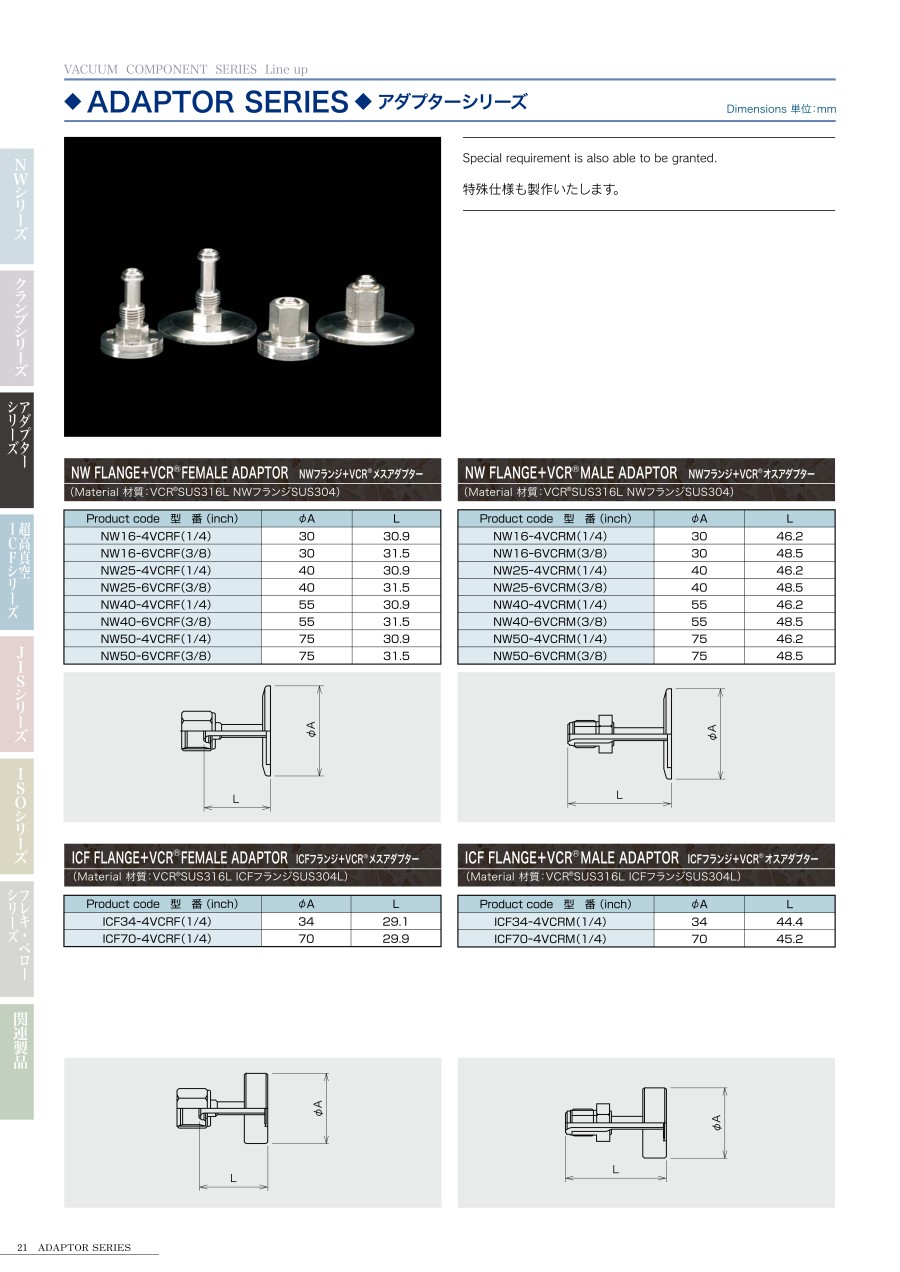

外形図
NWフランジ+VCRメスアダプター
NWフランジ+VCRオスアダプター
規格表
単位：mm
単位：mm
| Product code 型番 | φA | L |
|---|---|---|
| NW16-4VCRF | 30 | 30.9 |
| NW16-6VCRF | 30 | 31.5 |
| NW25-4VCRF | 40 | 30.9 |
| NW25-6VCRF | 40 | 31.5 |
| NW40-4VCRF | 55 | 30.9 |
| NW40-6VCRF | 55 | 31.5 |
| NW50-4VCRF | 75 | 30.9 |
| NW50-6VCRF | 75 | 31.5 |
| Product code 型番 | φA | L |
|---|---|---|
| NW16-4VCRM | 30 | 46.2 |
| NW16-6VCRM | 30 | 48.5 |
| NW25-4VCRM | 40 | 46.2 |
| NW25-6VCRM | 40 | 48.5 |
| NW40-4VCRM | 55 | 46.2 |
| NW40-6VCRM | 55 | 48.5 |
| NW50-4VCRM | 75 | 46.2 |
| NW50-6VCRM | 75 | 48.5 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,271円 ( 7,998円 ) | 在庫品1日目当日出荷可能 |
7,271円 ( 7,998円 ) | 在庫品1日目当日出荷可能 |
8,004円 ( 8,804円 ) | 在庫品1日目当日出荷可能 |
7,204円 ( 7,924円 ) | 在庫品1日目当日出荷可能 |
7,553円 ( 8,308円 ) | 在庫品1日目当日出荷可能 |
7,931円 ( 8,724円 ) | 在庫品1日目当日出荷可能 |
8,233円 ( 9,056円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
NWフランジとVCR継手の変換が可能なアダプター。
【特長】
・真空度：大気圧～10の-7乗Pa。
・耐熱：ゴムシールとなるため、約150～220度。
・フランジ・VCR継手ともに、多様なサイズを取り揃え。
【用途】
・NWフランジからVCRへの変換時に活躍。
カタログ
商品担当おすすめ
アダプターシリーズ NWフランジ＋VCRアダプターのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q真空度はどの程度まで対応可能でしょうか
A
大気圧～10-7Pa対応です。
