NW接続部品 特殊NWクロス
- 通常単価(税別)
- 39,115円
- 税込単価
- 43,027円
通常出荷日：在庫品1日目当日出荷可能
NWフランジ付特殊クロス配管。【特長】・NW=取付が容易なワンタッチ取付タイプ。・真空度:大気圧～10...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
NW40-X-Sの仕様・寸法情報
種類
継手
規格
NW/KF規格
継手種類
クロス
同径・異径
同径
フランジサイズ（呼び）1
NW（KF）40
材質
ステンレス
管外径(mm)
42.7
継手種類詳細
NW接続部品
材質詳細
SUS304
内径(mm)
37.1
商品情報
特殊NWクロス 仕様

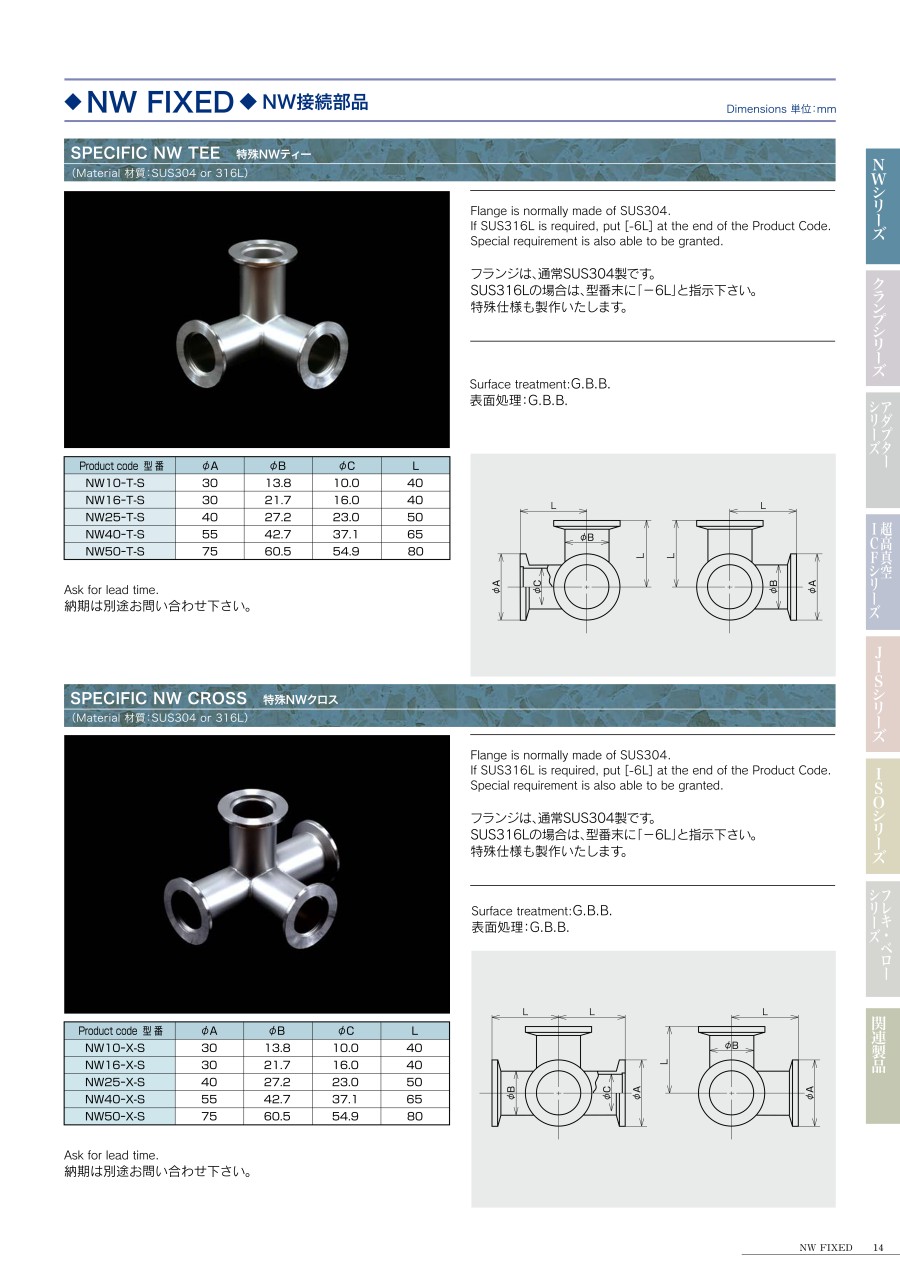

寸法図
| Product code 型番 | φA | φB | φC | L |
|---|---|---|---|---|
| NW 10-X-S | 30 | 13.8 | 10.0 | 40 |
| NW 16-X-S | 30 | 21.7 | 16.0 | 40 |
| NW 25-X-S | 40 | 27.2 | 23.0 | 50 |
| NW 40-X-S | 55 | 42.7 | 37.1 | 65 |
| NW 50-X-S | 75 | 60.5 | 54.9 | 80 |
- 材質：SUS304 or 316L。
- 表面処理：G.B.B。
詳細情報
基本情報
NWフランジ付特殊クロス配管。
【特長】
・NW=取付が容易なワンタッチ取付タイプ。
・真空度:大気圧～10-7Pa。
・耐熱:ゴムシールとなる為、約150～220度。
【用途】
・フランジ口が多く、マルチな接続が可能。
・ニップルやエルボ、クロス、さらにはゲージポートやリークポートとの接合も可能。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
NW接続部品 特殊NWクロスの型番NW40-X-Sのページです。
型番NW40-X-Sに関する仕様情報を記載しております。
NW接続部品 特殊NWクロスのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q真空度はどの程度まで対応可能でしょうか
A
大気圧～10-7Pa対応です。
