NWフランジシリーズ NWロングフランジ
- 通常単価(税別)
- 1,145円～4,768円
- 税込単価
- 1,260円～5,245円
通常出荷日：在庫品1日目～10日目一部当日出荷可能
高いシール製が要求される真空分野において日本国内の実績を誇るNWロングフランジ。【特長】・通常材質はS...
詳細を確認- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
TYPE:a
TYPE:b
TYPE:c
TYPE:d
製品仕様
材質:アルミ
規格表
単位:mm
| Product code 型番 | Type | φA | φB | φC | φD | L |
|---|---|---|---|---|---|---|
| NW10-50L | a | 30 | 12.2 | 10 | 13.8 | 50 |
| NW16-50L | d | 30 | 17.2 | 17.5 | 21.7 | 50 |
| NW25-50L | a | 40 | 26.2 | 23 | 27.2 | 50 |
| NW25-50L-5S | a | 40 | 26.2 | 24 | 27.2 | 50 |
| NW40-50L | a | 55 | 41.2 | 37.1 | 42.7 | 50 |
| NW40-50L-5S | a | 55 | 41.2 | 39 | 42.7 | 50 |
| NW50-50L | b | 75 | 52.2 | 54.9 | 60.5 | 50 |
| NW50-50L-5S | b | 75 | 52.2 | 57.2 | 60.5 | 50 |
| NW63-50L | c | 87 | 70.2 | 70.2 | 76.3 | 50 |
| NW10-70L | a | 30 | 12.2 | 10 | 13.8 | 70 |
| NW16-70L | d | 30 | 17.2 | 17.5 | 21.7 | 70 |
| NW25-70L | a | 40 | 26.2 | 23 | 27.2 | 70 |
| NW40-70L | a | 55 | 41.2 | 37.1 | 42.7 | 70 |
| NW50-70L | b | 75 | 52.2 | 54.9 | 60.5 | 70 |
- フランジは通常SUS304製。
- SUS316Lの場合は、型番末が（6L）。
- アルミの場合は、型番末が（AL）。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,145円 ( 1,260円 ) | 在庫品1日目当日出荷可能 |
1,592円 ( 1,751円 ) | 10日目 |
1,204円 ( 1,324円 ) | 在庫品1日目当日出荷可能 |
2,304円 ( 2,534円 ) | 10日目 |
2,564円 ( 2,820円 ) | 在庫品1日目当日出荷可能 |
2,277円 ( 2,505円 ) | 在庫品1日目当日出荷可能 |
1,573円 ( 1,730円 ) | 在庫品1日目当日出荷可能 |
2,080円 ( 2,288円 ) | 在庫品1日目当日出荷可能 |
3,143円 ( 3,457円 ) | 在庫品1日目当日出荷可能 |
2,657円 ( 2,923円 ) | 在庫品1日目当日出荷可能 |
2,601円 ( 2,861円 ) | 在庫品1日目当日出荷可能 |
2,672円 ( 2,939円 ) | 9日目 |
2,672円 ( 2,939円 ) | 10日目 |
2,536円 ( 2,790円 ) | 在庫品1日目当日出荷可能 |
2,708円 ( 2,979円 ) | 在庫品1日目当日出荷可能 |
4,768円 ( 5,245円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高いシール製が要求される真空分野において日本国内の実績を誇るNWロングフランジ。
【特長】
・通常材質はSUS304、SUS316Lもあり。
・NW=取付が容易なワンタッチ取付タイプ。
・真空度：大気圧～10の-7乗Pa。
・耐熱：ゴムシールとなるため、約150～220度。
【用途】
・排気ラインに。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

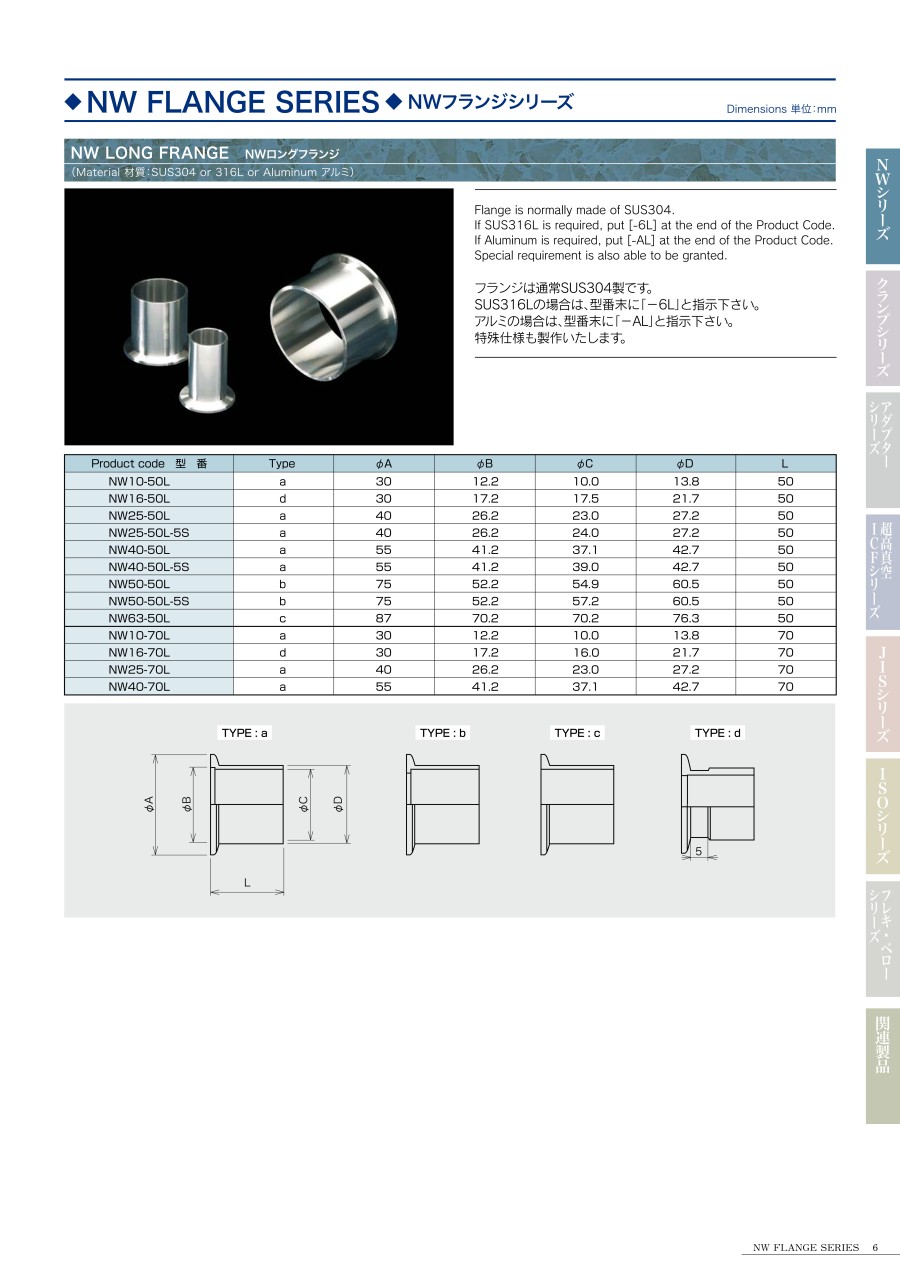

カタログ
商品担当おすすめ
NWフランジシリーズ NWロングフランジのレビュー
真空容器製作
5
5.02018/03/23
寸法もしっかりとしていて問題なく使用しております。
コストパフォーマンスが高く、次回の購入も検討しております。
1人が参考にしています。
特別注文品に使用しました
5
5.02023/06/07
この商品を使ってお客様からの特別注文品を作製しています。以前から使用していますが使い心地も良く、メーカーに対する信頼性が...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q真空度はどの程度まで対応可能でしょうか
A
大気圧～10-7Pa対応です。
