ミラプロ

フレキシブルホース（両端NWフランジ）

Name: フレキシブルホース（両端NWフランジ）
Brand: ミラプロ
SKU: 221000561580
Rating: 4.3 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 8,205円～38,572円

税込単価: 9,026円～42,429円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミラプロ

フレキシブルホース（チューブエンド）

4.7

通常価格(税別)： 10,715円 (税込価格：11,787円)

通常出荷日：在庫品1日目

真空用途の両端NWフランジフレキシブルチューブ。【特長】・本製品は、ホースの内...

詳細情報を確認する

種類
フレキシブルチューブ
接続部種類
NW/KFフランジ
材質
ステンレス
接続部詳細
両端ISO-KFフランジ型
使用流体
空気(真空)
フランジ材質
SUS316
フレキ部材質
SUS316L

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が34型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

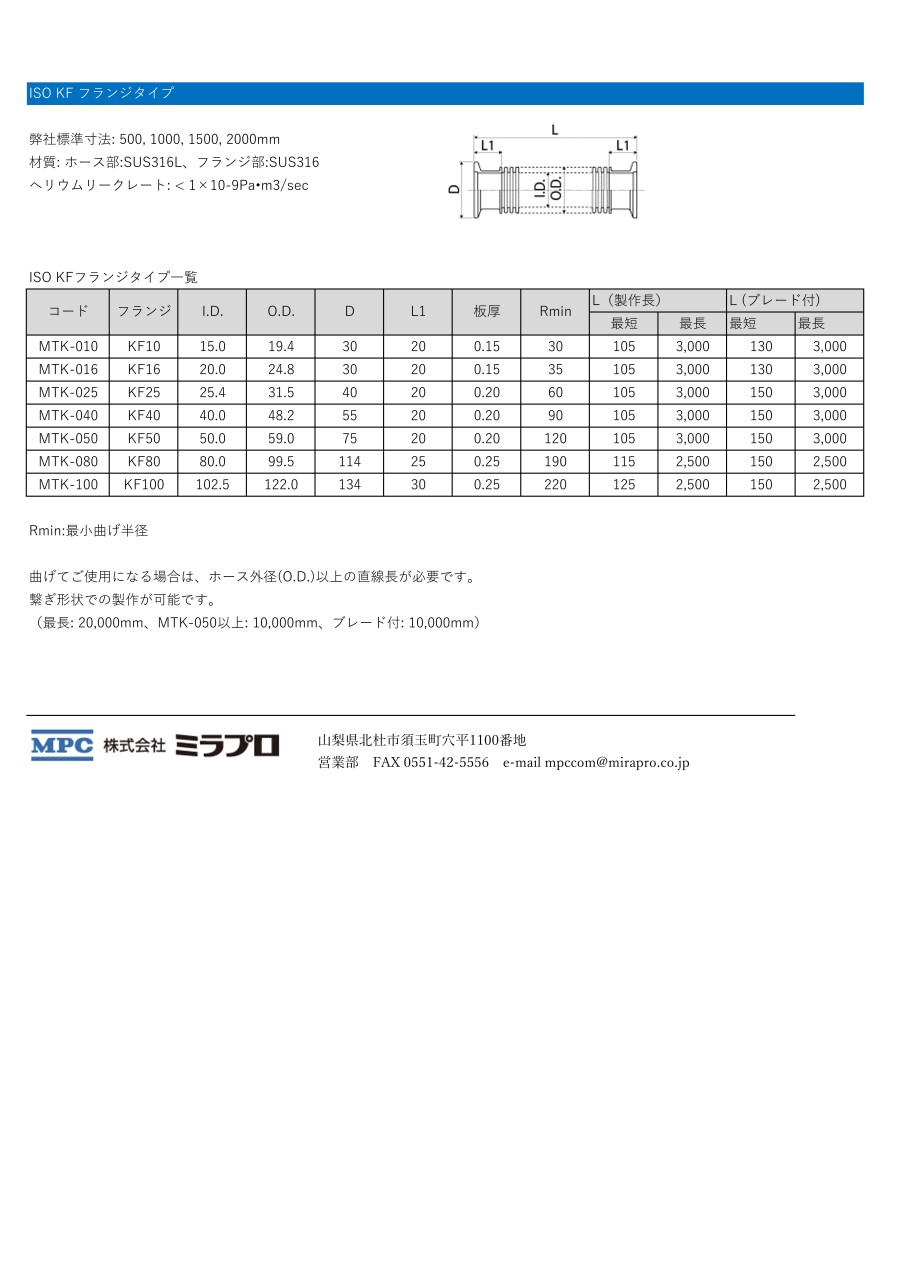

外形図

規格表

単位:mm

型番	フランジ	I.D.	O.D.	D	l	板厚	最小曲げ半径	L（製作長）		L (ブレード付)
型番	フランジ	I.D.	O.D.	D	l	板厚	最小曲げ半径	最短	最長	最短	最長
MTK-010	KF10	15.0	19.4	30	20	0.15	30	105	3,000	130	3,000
MTK-016	KF16	20.0	24.8	30	20	0.15	35	105	3,000	130	3,000
MTK-025	KF25	25.4	31.5	40	20	0.20	60	105	3,000	150	3,000
MTK-040	KF40	40.0	48.2	55	20	0.20	90	105	3,000	150	3,000
MTK-050	KF50	50.0	59.0	75	20	0.20	120	105	3,000	150	3,000
MTK-080	KF80	80.0	99.5	114	25	0.25	190	115	2,500	150	2,500
MTK-100	KF100	102.5	122.0	134	30	0.25	220	125	2,500	150	2,500

型番リスト

表示件数

型番

内径

(Φ)

外径

(Φ)

最小曲げ半径

(mm)

フランジ

長さ L

RoHS?

最小発注数量

15	19.4	30	KF10	1000	10	10個
15	19.4	30	KF10	1500	10	10個
15	19.4	30	KF10	2000	10	10個
20	24.8	35	KF16	250	-	10個
20	24.8	35	KF16	400	-	10個
20	24.8	35	KF16	500	10	1個
20	24.8	35	KF16	1000	10	1個
20	24.8	35	KF16	1500	10	10個
20	24.8	35	KF16	2000	10	10個
20	24.8	35	KF16	3000	-	10個
25.4	31.5	60	KF25	200	-	10個
25.4	31.5	60	KF25	250	-	10個
25.4	31.5	60	KF25	300	-	10個
25.4	31.5	60	KF25	350	-	10個
25.4	31.5	60	KF25	400	-	10個
25.4	31.5	60	KF25	500	10	1個
25.4	31.5	60	KF25	600	-	10個
25.4	31.5	60	KF25	650	-	10個
25.4	31.5	60	KF25	700	-	10個
25.4	31.5	60	KF25	800	-	10個
25.4	31.5	60	KF25	1000	10	1個
25.4	31.5	60	KF25	1500	10	1個
25.4	31.5	60	KF25	2000	10	10個
25.4	31.5	60	KF25	2500	-	10個
25.4	31.5	60	KF25	3000	-	10個
40	48.2	90	KF40	500	10	1個
40	48.2	90	KF40	1000	10	1個
40	48.2	90	KF40	1500	10	1個
40	48.2	90	KF40	2000	10	1個
40	48.2	90	KF40	2500	-	10個
40	48.2	90	KF40	3000	-	10個
50	59	120	KF50	1000	10	1個
50	59	120	KF50	1500	10	1個
50	59	120	KF50	2000	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,205円 ( 9,026円 )	19日目
11,564円 ( 12,720円 )	19日目
12,723円 ( 13,995円 )	19日目
10,715円 ( 11,787円 )	9日目
10,715円 ( 11,787円 )	9日目
10,899円 ( 11,989円 )	在庫品1日目当日出荷可能
12,973円 ( 14,270円 )	在庫品1日目当日出荷可能
12,028円 ( 13,231円 )	9日目
12,958円 ( 14,254円 )	9日目
25,600円 ( 28,160円 )	9日目
12,857円 ( 14,143円 )	9日目
12,857円 ( 14,143円 )	9日目
12,857円 ( 14,143円 )	9日目
12,857円 ( 14,143円 )	9日目
12,857円 ( 14,143円 )	9日目
12,899円 ( 14,189円 )	在庫品1日目当日出荷可能
14,058円 ( 15,464円 )	9日目
14,058円 ( 15,464円 )	9日目
14,058円 ( 15,464円 )	9日目
14,058円 ( 15,464円 )	9日目
15,246円 ( 16,771円 )	在庫品1日目当日出荷可能
17,899円 ( 19,689円 )	在庫品1日目当日出荷可能
17,758円 ( 19,534円 )	39日目
25,243円 ( 27,767円 )	15日目
30,128円 ( 33,141円 )	15日目
14,899円 ( 16,389円 )	在庫品1日目当日出荷可能
17,794円 ( 19,573円 )	在庫品1日目当日出荷可能
19,899円 ( 21,889円 )	在庫品1日目当日出荷可能
26,090円 ( 28,699円 )	在庫品1日目当日出荷可能
32,272円 ( 35,499円 )	39日目
38,572円 ( 42,429円 )	15日目
21,899円 ( 24,089円 )	在庫品1日目当日出荷可能
22,116円 ( 24,328円 )	19日目
24,692円 ( 27,161円 )	19日目

詳細情報

基本情報

基本情報

真空用途の両端NWフランジフレキシブルチューブ。
【特長】
・本製品は、ホースの内側が真空、外側が大気の条件下で使用。
・NW10～NW100まで、豊富なバリエーションを用意。
・内部加圧でご使用の場合は、座屈防止のブレード装着フレキシブルチューブも用意可能。
・真空配管用のフレキシブルホース（両端NWフランジ）。
【用途】
・真空機器の間をフレキシブルに曲げて接続するためのチューブ。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミラプロ
NWセンターリング（ISO-KF フランジタイプ）
セットで必要となる商品です。
ミラプロ
NWクランプ（ISO-KF フランジタイプ）
セットで必要となる商品です。
ミスミ
真空配管部品　NW(KF)フレキシブルチューブ
高真空装置に使用される配管部品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フレキシブルホース（両端NWフランジ）のレビュー

4.3平均満足度：4.33件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

真空機器等の接続

満足度：4.02021/05/19

真空機器や真空配管継手を使用する際に使用するケースが多い。納期も早い為、非常に助かっている。

0人が参考にしています。

真空配管に使用。

満足度：5.02018/11/27

真空配管に使用しました。いつも使っていますが問題なく使用出来ます。品質も高いと思います。

0人が参考にしています。

得意先様装置の交換部品として使用

満足度：4.02018/05/30

得意先様装置の交換部品として使用しています。使い勝手の良い商品、また、なくてはならない商品です。曲がり具合も硬すぎず、柔...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q繰り返し曲げで使用できますか？

製品の特性上、繰り返し曲げの使用は出来ません。
