NW-VCR・UJRアダプター
- 通常単価(税別)
- 8,743円～14,774円
- 税込単価
- 9,617円～16,251円
通常出荷日：在庫品1日目～41日目一部当日出荷可能
NWフランジと、VCR・UJR継手の変換アダプター。【特長】・真空配管用のNW‐VCR・UJRアダプタ...
詳細を確認
未確定：候補が36型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
VCR・UJRアダプター メス型
VCR・UJRアダプター オス型
規格表
VCR・UJRアダプター メス型
単位:mm
| チューブ外径 1/4" | ||
|---|---|---|
| コード | フランジ | A |
| MCA-1614 | KF16 | 35.8（36.1） |
| MCA-2514 | KF25 | 35.8（36.1） |
| MCA-4014 | KF40 | 35.8（36.1） |
| MCA-5014 | KF50 | 35.8（36.1） |
| チューブ外径 3/8" | ||
|---|---|---|
| コード | フランジ | A |
| MCA-1638 | KF16 | 40.6（40.5） |
| MCA-2538 | KF25 | 40.6（40.5） |
| MCA-4038 | KF40 | 40.6（40.5） |
| MCA-5038 | KF50 | 40.6（40.5） |
| チューブ外径 1/2" | ||
|---|---|---|
| コード | フランジ | A |
| MCA-1612 | KF16 | 40.6（40.5） |
| MCA-2512 | KF25 | 40.6（40.5） |
| MCA-4012 | KF40 | 40.6（40.5） |
| MCA-5012 | KF50 | 40.6（40.5） |
A寸法はSwagelok VRCを使用した場合です。
（）内はフジキンUJR寸法を使用した場合です。
VCR・UJRアダプター オス型
単位:mm
| チューブ外径 1/4" | ||
|---|---|---|
| コード | フランジ | A |
| MCB-1614 | KF16 | 35.8（36.1） |
| MCB-2514 | KF25 | 35.8（36.1） |
| MCB-4014 | KF40 | 35.8（36.1） |
| MCB-5014 | KF50 | 35.8（36.1） |
| チューブ外径 3/8" | ||
|---|---|---|
| コード | フランジ | A |
| MCB-1638 | KF16 | 40.6（40.5） |
| MCB-2538 | KF25 | 40.6（40.5） |
| MCB-4038 | KF40 | 40.6（40.5） |
| MCB-5038 | KF50 | 40.6（40.5） |
| チューブ外径 1/2" | ||
|---|---|---|
| コード | フランジ | A |
| MCB-1612 | KF16 | 40.6（40.5） |
| MCB-2512 | KF25 | 40.6（40.5） |
| MCB-4012 | KF40 | 40.6（40.5） |
| MCB-5012 | KF50 | 40.6（40.5） |
A寸法はSwagelok VRCを使用した場合です。
（）内はフジキンUJR寸法を使用した場合です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,754円 ( 15,129円 ) | 19日目 |
14,056円 ( 15,462円 ) | 9日目 |
9,789円 ( 10,768円 ) | 在庫品1日目当日出荷可能 |
12,777円 ( 14,055円 ) | 在庫品1日目当日出荷可能 |
12,899円 ( 14,189円 ) | 在庫品1日目当日出荷可能 |
13,777円 ( 15,155円 ) | 9日目 |
13,754円 ( 15,129円 ) | 9日目 |
13,905円 ( 15,296円 ) | 9日目 |
8,989円 ( 9,888円 ) | 在庫品1日目当日出荷可能 |
12,579円 ( 13,837円 ) | 在庫品1日目当日出荷可能 |
13,758円 ( 15,134円 ) | 在庫品1日目当日出荷可能 |
14,315円 ( 15,747円 ) | 19日目 |
14,069円 ( 15,476円 ) | 19日目 |
14,491円 ( 15,940円 ) | 19日目 |
12,899円 ( 14,189円 ) | 在庫品1日目当日出荷可能 |
14,774円 ( 16,251円 ) | 在庫品1日目当日出荷可能 |
13,979円 ( 15,377円 ) | 19日目 |
14,491円 ( 15,940円 ) | 19日目 |
13,277円 ( 14,605円 ) | 在庫品1日目当日出荷可能 |
13,277円 ( 14,605円 ) | 9日目 |
9,531円 ( 10,484円 ) | 在庫品1日目当日出荷可能 |
12,655円 ( 13,921円 ) | 41日目 |
11,899円 ( 13,089円 ) | 在庫品1日目当日出荷可能 |
13,846円 ( 15,231円 ) | 9日目 |
14,408円 ( 15,849円 ) | 在庫品1日目当日出荷可能 |
13,610円 ( 14,971円 ) | 在庫品1日目当日出荷可能 |
8,743円 ( 9,617円 ) | 在庫品1日目当日出荷可能 |
12,655円 ( 13,921円 ) | 在庫品1日目当日出荷可能 |
11,899円 ( 13,089円 ) | 在庫品1日目当日出荷可能 |
13,896円 ( 15,286円 ) | 19日目 |
13,651円 ( 15,016円 ) | 19日目 |
14,056円 ( 15,462円 ) | 41日目 |
13,277円 ( 14,605円 ) | 在庫品1日目当日出荷可能 |
13,558円 ( 14,914円 ) | 19日目 |
13,979円 ( 15,377円 ) | 19日目 |
14,056円 ( 15,462円 ) | 19日目 |
詳細情報
基本情報
NWフランジと、VCR・UJR継手の変換アダプター。
【特長】
・真空配管用のNW‐VCR・UJRアダプター。
・豊富なバリエーション。
・NWフランジ（NW16～50）。
・VCR・UJR継手（メーカー：フジキン、スウェージロック、チューブ外径： 1/4、3/8、1/2 オス、メス）。
【用途】
・手軽にNWフランジとVCR・UJR継手の変換を行うのに最適。

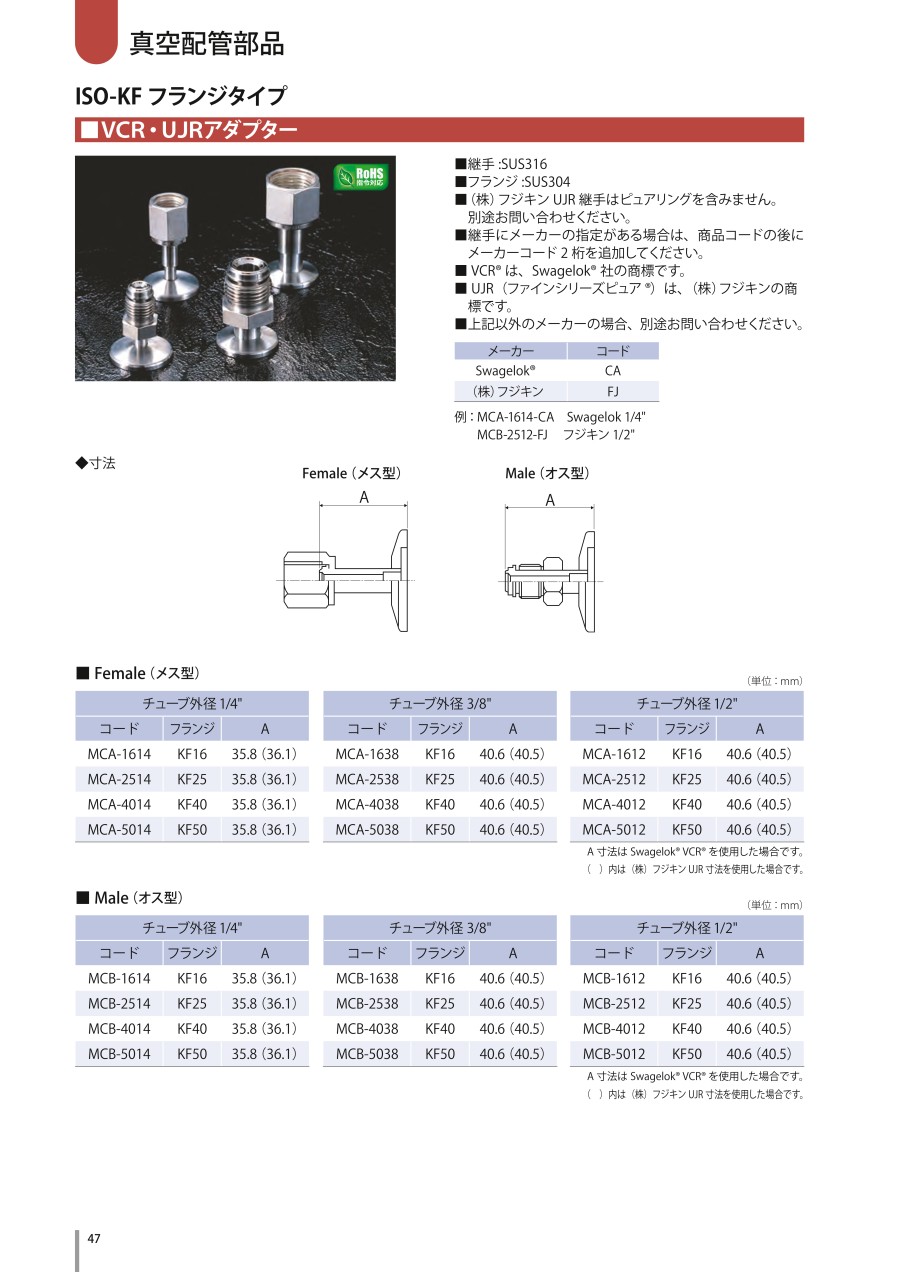

カタログ
商品担当おすすめ
NW-VCR・UJRアダプターのレビュー
ピラニーゲージ取付け
4
4.02020/03/16
所有ピラニーゲージポートがUJR、接続したい配管がNW40のため、NW40のT配管と一緒に購入。
短納期で助かりました。...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q選定可能な継手メーカーを教えてください。
A
フジキン、スエジロック製の選択が可能です。
