メカニカル部品技術窓口
オールステンレス枠無重量車（Ｖ型） S-3100
- 通常単価(税別)
- 8,658円～142,958円
- 税込単価
- 9,524円～157,254円
通常出荷日：在庫品1日目～15日目一部当日出荷可能
密閉防塵式です。【特長】・枠の材質はSUS304、車の材質はSUS303のステンレスを使用しています。...
詳細を確認
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 密閉防塵式ベアリング（SUS440C）50φ～110φ 1個入
- 密閉防塵式ベアリング（SUS440C）150φ・200φ 2個入 ※芯棒付
※150φ、200φのボス幅の（B1寸法）については付属ワッシャー分を加算してください。
規格表
| 型 番 | A（サイズ） | B | B1 | C | D | E | F | F1 |
|---|---|---|---|---|---|---|---|---|
| S-3100 200 | 200φ | 50 | 50 | 15.0 | 20.0 | 7.0 | 25 | 40 |
| S-3100 150 | 150φ | 43 | 43 | 13.0 | 18.0 | 8.0 | 20 | 40 |
| S-3100 110 | 110φ | 24 | 28 | 10.5 | 8.0 | 4.6 | 12 | 20 |
| S-3100 900 | 90φ | 20 | 24 | 7.5 | 7.0 | 3.5 | 10 | 18 |
| S-3100 750 | 75φ | 20 | 24 | 7.5 | 7.0 | 3.5 | 10 | 18 |
| S-3100 600 | 60φ | 20 | 24 | 7.5 | 7.0 | 3.5 | 10 | 18 |
| S-3100 500 | 50φ | 20 | 24 | 7.5 | 7.0 | 3.5 | 10 | 18 |
芯棒
| サイズ | L | M | M1 | t1 | t2 |
|---|---|---|---|---|---|
| 200 | 86×25φ | 30 | M24 | 14 | 10 |
| 150 | 75 | 30 | M20 | 12 | 13 |
| 110 | 45 | 19 | M12 | 7 | 8 |
| 90 | 40 | 17 | M10 | 6 | 7 |
| 75 | 40 | 17 | M10 | 6 | 7 |
| 60 | 40 | 17 | M10 | 6 | 7 |
| 50 | 40 | 17 | M10 | 6 | 7 |
詳細情報
基本情報
密閉防塵式です。
【特長】
・枠の材質はSUS304、車の材質はSUS303のステンレスを使用しています。
・高級機械用ベアリングを使用していますので、耐久力に優れています。
・440Cベアリング入りで、ラバーシール（蜜閉防塵式）を使用しておりますので耐水等にも優れています。
・更に高荷重の場合200mmのワイドタイプがあります。
・防錆処理した440Cベアリングは、他の金属に比べて極めて優れた防錆特性を有しています。
・枠はビス止めの穴があいている為、溶接又はビス止めの両用に御使用頂けます。

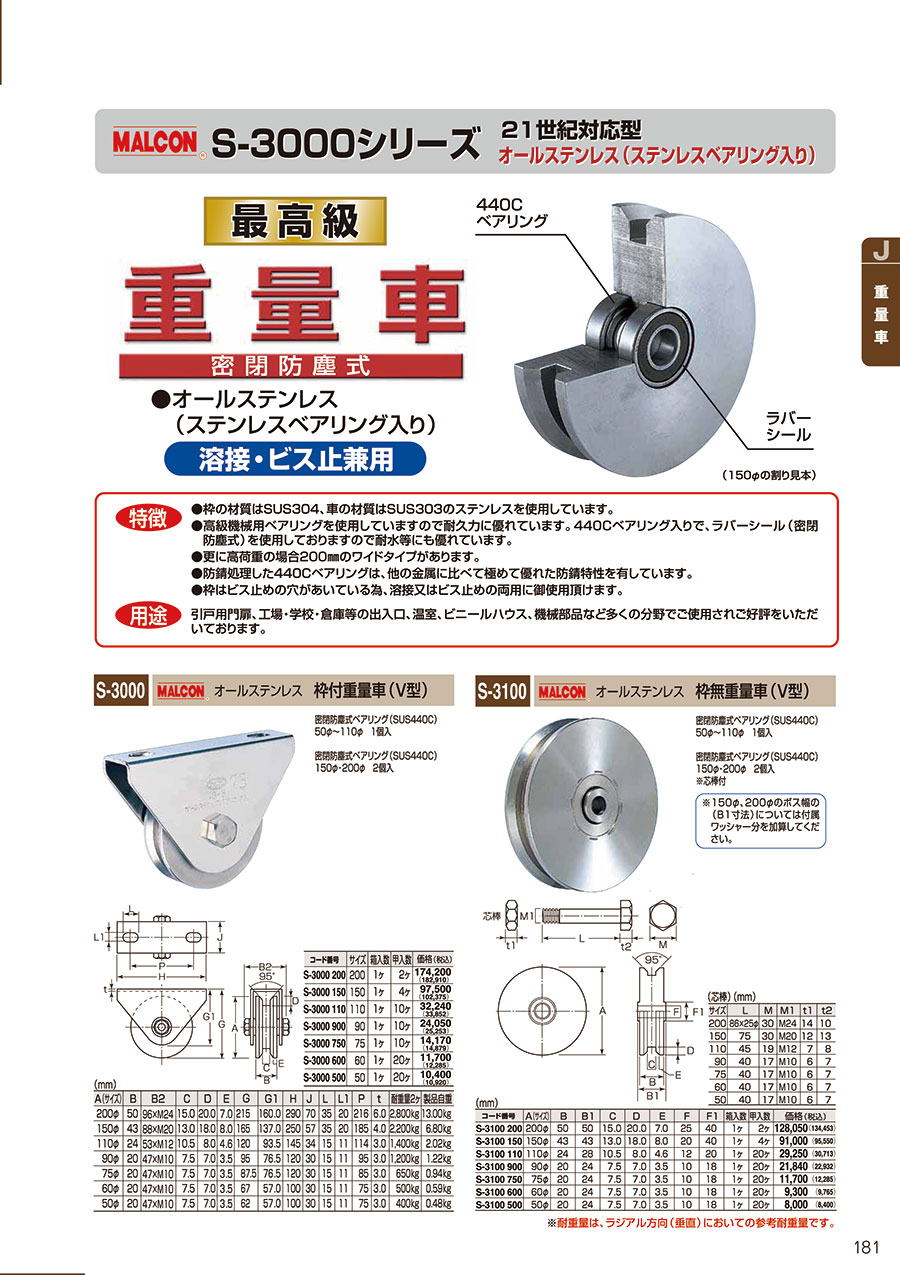

カタログ
