超小形基本スイッチ SS
- 通常単価(税別)
- 136円～613円
- 税込単価
- 150円～674円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
信頼性・安全性を徹底追求した超小形基本スイッチ。【特長】・0.1Aから10.1Aタイプまで豊富なバリエ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
未確定：候補が47型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
注1.上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2.動作特性は、A方向（↓）に動作した場合です。
端子の種類/形状

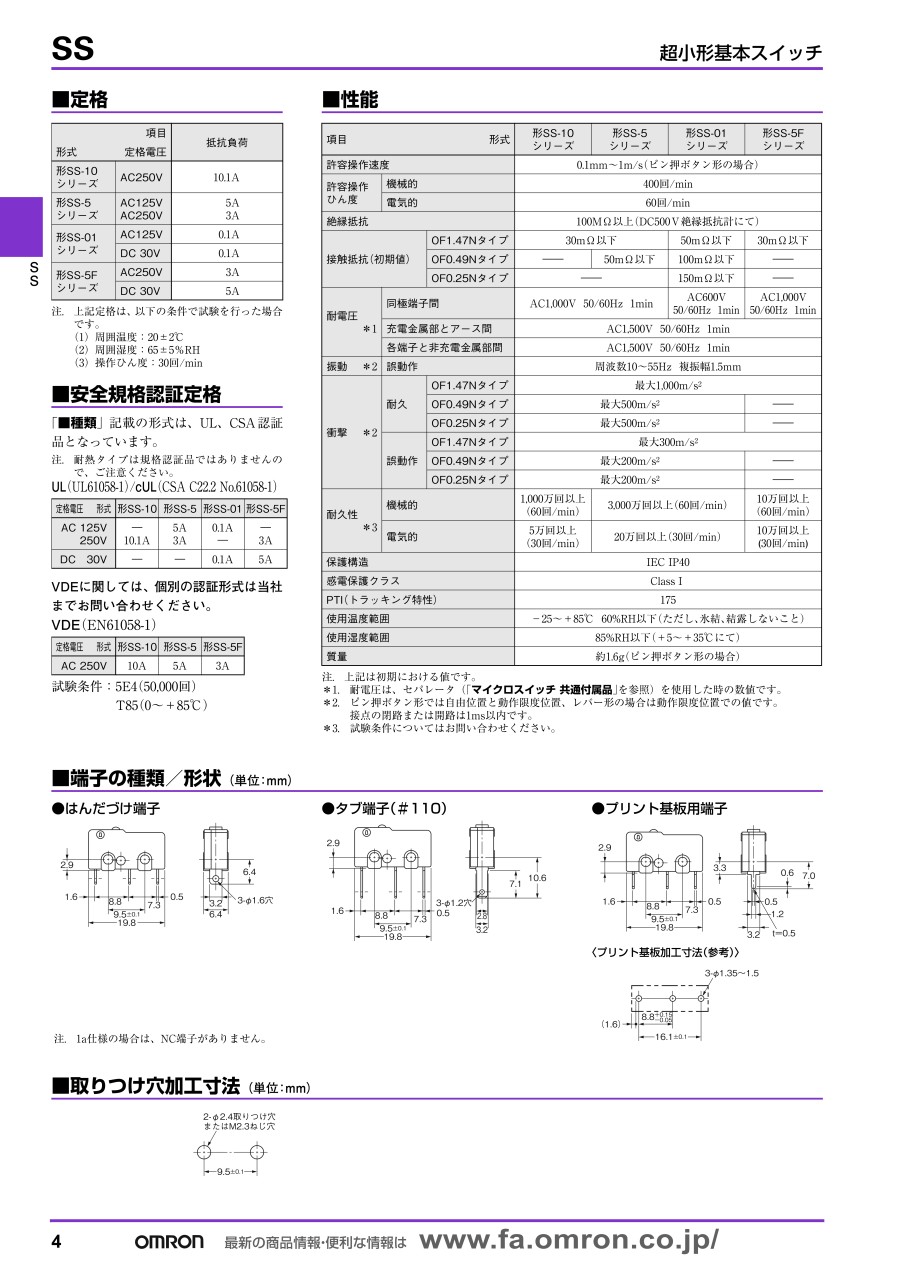

製品仕様
性能
| 項目 | 型番 | |||||
|---|---|---|---|---|---|---|
| 形SS-10シリーズ | 形SS-5シリーズ | 形SS-01シリーズ | 形SS-5Fシリーズ | |||
| 許容操作速度 | 0.1mm～1m/s（ピン押ボタン形の場合） | |||||
| 許容操作 ひん度 | 機械的 | 400回/min | ||||
| 電気的 | 60回/min | |||||
| 絶縁抵抗 | 100MΩ以上（DC500V絶縁抵抗計にて） | |||||
| 接触抵抗 （初期値） | OF1.47Nタイプ | 30mΩ以下 | 50mΩ以下 | 30mΩ以下 | ||
| OF0.49Nタイプ | - | 50mΩ以下 | 100mΩ以下 | - | ||
| OF0.25Nタイプ | - | 150mΩ以下 | - | |||
| 耐電圧*1 | 同極端子間 | AC1,000V 50/60Hz 1min | AC600V 50/60Hz 1min | AC1,000V 50/60Hz 1min | ||
| 充電金属部とアース間 | AC1,500V 50/60Hz 1min | |||||
| 各端子と非充電金属部間 | AC1,500V 50/60Hz 1min | |||||
| 振動*2 | 誤動作 | 周波数10～55Hz 複振幅1.5mm | ||||
| 衝撃*2 | 耐久 | OF1.47Nタイプ | 最大1,000m/s2 | |||
| OF0.49Nタイプ | 最大500m/s2 | |||||
| OF0.25Nタイプ | 最大500m/s2 | |||||
| 誤動作 | OF1.47Nタイプ | 最大300m/s2 | ||||
| OF0.49Nタイプ | 最大200m/s2 | |||||
| OF0.25Nタイプ | 最大200m/s2 | |||||
| 耐久性 | 機械的 | 1,000万回以上（60回/min） | 3,000万回以上（60回/min） | 10万回以上（60回/min） | ||
| 電気的 | 5万回以上（30回/min） | 20万回以上（30回/min） | 10万回以上（30回/min） | |||
| 保護構造 | IEC IP40 | |||||
| 感電保護クラス | Class I | |||||
| PTI（トラッキング特性） | 175 | |||||
| 使用温度範囲 | -25～+85℃ 60%RH以下（ただし、氷結、結露しないこと） | |||||
| 使用湿度範囲 | 85%RH以下（+5～+35℃にて） | |||||
| 質量 | 約1.6g（ピン押ボタン形の場合） | |||||
注.上記は初期における値です。
*1. 耐電圧は、セパレータ（「マイクロスイッチ共通付属品」を参照）を使用し た時の数値です。
*2. ピン押ボタン形では自由位置と動作限度位置、レバー形の場合は動作限度位置での値です。
接点の閉路または開路は1ms以内です。
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
498円 ( 548円 ) | 在庫品1日目当日出荷可能 |
196円 ( 216円 ) | 在庫品1日目当日出荷可能 |
189円 ( 208円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
211円 ( 232円 ) | 在庫品1日目当日出荷可能 |
357円 ( 393円 ) | 在庫品1日目当日出荷可能 |
372円 ( 409円 ) | 1日目 |
254円 ( 279円 ) | 在庫品1日目当日出荷可能 |
465円 ( 512円 ) | 1日目 |
215円 ( 237円 ) | 在庫品1日目当日出荷可能 |
389円 ( 428円 ) | 1日目 |
321円 ( 353円 ) | 在庫品1日目当日出荷可能 |
312円 ( 343円 ) | 1日目 |
390円 ( 429円 ) | 1日目 |
215円 ( 237円 ) | 在庫品1日目当日出荷可能 |
312円 ( 343円 ) | 1日目 |
215円 ( 237円 ) | 在庫品1日目当日出荷可能 |
278円 ( 306円 ) | 1日目 |
312円 ( 343円 ) | 1日目 |
277円 ( 305円 ) | 在庫品1日目当日出荷可能 |
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
209円 ( 230円 ) | 在庫品1日目当日出荷可能 |
288円 ( 317円 ) | 在庫品1日目当日出荷可能 |
613円 ( 674円 ) | 在庫品1日目当日出荷可能 |
328円 ( 361円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 1日目 |
191円 ( 210円 ) | 在庫品1日目当日出荷可能 |
267円 ( 294円 ) | 1日目 |
333円 ( 366円 ) | 1日目 |
189円 ( 208円 ) | 在庫品1日目当日出荷可能 |
288円 ( 317円 ) | 在庫品1日目当日出荷可能 |
192円 ( 211円 ) | 1日目 |
193円 ( 212円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
136円 ( 150円 ) | 在庫品1日目当日出荷可能 |
276円 ( 304円 ) | 1日目 |
155円 ( 171円 ) | 在庫品1日目当日出荷可能 |
448円 ( 493円 ) | 1日目 |
161円 ( 177円 ) | 在庫品1日目当日出荷可能 |
149円 ( 164円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
218円 ( 240円 ) | 在庫品1日目当日出荷可能 |
155円 ( 171円 ) | 在庫品1日目当日出荷可能 |
178円 ( 196円 ) | 在庫品1日目当日出荷可能 |
228円 ( 251円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 1日目 |
225円 ( 248円 ) | 1日目 |
詳細情報
基本情報
信頼性・安全性を徹底追求した超小形基本スイッチ。
【特長】
・0.1Aから10.1Aタイプまで豊富なバリエーションを揃えたオムロンのベストセラーマイクロスイッチ
・動作力仕様は、低荷重動作から高荷重動作まで用途に応じた豊富なシリーズ
・安定した分割2枚ばね構造の採用により、3000万回の高耐久性を実現
・各種インターロック用途に使える接点ギャップ1mm以上の仕様も用意
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
カタログ
超小形基本スイッチ SSのレビュー
NC旋盤用リミットスイッチ
5
5.02019/01/09
ＮＣ旋盤のリミットスイッチの代替品として購入しました。
既存品が廃盤となっていた為、非常に助かりました。
1人が参考にしています。
組紐用大型トンボの自動停止機能に使用しました。
5
5.02018/05/27
大型トンボで必要な本数だけ絹糸を巻き取る装置を自作しました。 モーターで自動巻き上げまでできたのですが、必要な回数だけ巻...もっと読む
1人が参考にしています。
治具部品
4
4.02018/04/27
ワーク設置確認に使用しました。
安価で納期が早くて助かります。
1人が参考にしています。
原点
5
5.02016/05/30
とてもコンパクトなので、改造・すきまに設置できる。安心できるメーカー
