BUMAX10.9 ワッシャー

BUMAX10.9 ワッシャー
  • 数量スライド割引

ステンレス鋼製品でありながら市販の鋼製品と同等の強度区分8.8と10.9を有する座金。
【特長】
・これまで使用してきた太径のボルトに代えて小径のボルトが使用可能。
・ジョイント設計を小さくすることが可能。
【用途】
・分析機器、自動車、機械、病院・医療機関、半導体・液晶、産業用電子機器に最適。
・鉄鋼・非鉄金属、金属加工・アセンブリ、化学・石油に最適。

型番

商品を一つに絞り込むとこちらに型番が表示されます

商品概要

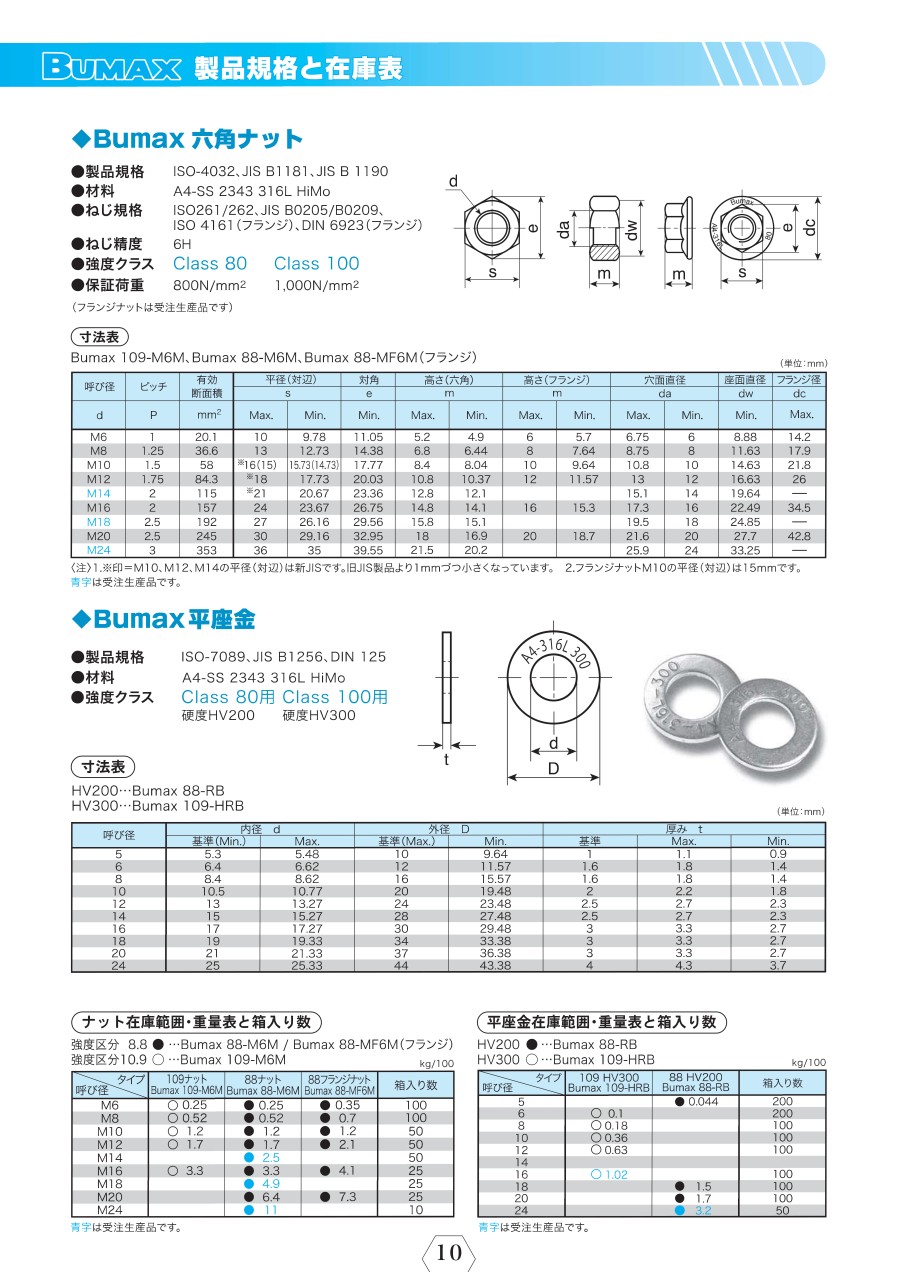

外形図

外形図

  • 製品規格: ISO 7089、JIS B1256、DIN125
  • 材料: A4-SS 2343-316L HiMo
  • 強度クラス:Class 100

(単位:mm)

呼び径内径外径厚み
dDt
基準
Min.
Max.基準
Max.
Min.基準Max.Min.
M66.46.621211.571.61.81.4
M88.48.621615.571.61.81.4
M1010.510.772019.4822.21.8
M121313.272423.482.52.72.3
M161717.273029.4833.32.7
M202121.333736.3833.32.7
M242525.334443.3844.33.7
型番
10BUMW6
10BUMW8
10BUMW10
10BUMW12
10BUMW16
10BUMW24
10BUMW26
型番通常単価スライド値引通常
出荷日
内径 d
(mm)
ねじの呼び(M) 厚さ t
(mm)
外径 D
(mm)

126円

あり 在庫品1日目(当日可能) 6.461.612

134円

あり 在庫品1日目(当日可能) 8.481.616

374円

あり 1日目 10.510220

450円

あり 1日目 13122.524

995円

あり 1日目 17162.530

2,204円

1日目 2524444

1,357円

あり 5日目 2526445

Loading...

  1. 1

商品担当おすすめ

ナットJIS1種-箱販売- 画像

ナットJIS1種-箱販売-

「BUMAX10.9 ワッシャー」と組み合わせて使用できるナットです。

丸ワッシャー JIS 画像

丸ワッシャー JIS

「BUMAX10.9 ワッシャー」を使用する際に、固着具と部材との間のなじみをよくし、ボルトの回転を防止するワッシャーです。

基本情報

種類(用途) 平座金 種類 平座金 材質 ステンレス
表面処理 なし 販売単位 バラ(1個から購入可能) 材質 ステンレス SUS316L
表面処理(詳細) なし 強度区分 10.9

BUMAX10.9 ワッシャーのレビュー

この商品のレビューはありません レビューを書く

よくあるご質問(FAQ)

質問: BUMAXの使用温度範囲はいくつでしょうか?
回答: -200~+600℃迄使用可能です。
