六角穴付ボルト 細目【1～1000個入り】
- 通常単価(税別)
- 552円～101,010円
- 税込単価
- 607円～111,111円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
【材質】・SUS304相当/SCM435/スチール/ステンレス【表面処理】・黒色酸化被膜/三価ブラック...
詳細を確認- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が672型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
- [ ! ]本商品はミスミでの追加工や特注の対応ができかねますのでご了承ください。
- [ ! ]販売単位・数量は【 型番リスト】項目よりご確認ください。
規格表
材質：ステンレスを除く| ねじの呼び（d） | ピッチ（P） | b | dk | ds | e | k | s | t | w | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 参考 | 最大（基準寸法） | 最大 | 最小 | 最大（基準寸法） | 最小 | 最小 | 最大（基準寸法） | 最小 | 呼び（基準寸法） | 最小 | 最小 | ||
| M4 | 0.5 | 20 | 7 | 7.22 | 6.78 | 4 | 3.82 | 3.44 | 4 | 3.82 | 3 | 2 | 1.4 |
| M5 | 0.5 | 22 | 8.5 | 8.72 | 8.28 | 5 | 4.82 | 4.58 | 5 | 4.82 | 4 | 2.5 | 1.9 |
| M6 | 0.75 | 24 | 10 | 10.22 | 9.78 | 6 | 5.82 | 5.72 | 6 | 5.70 | 5 | 3 | 2.3 |
| M8 | 1.0 | 28 | 13 | 13.27 | 12.73 | 8 | 7.78 | 6.86 | 8 | 7.64 | 6 | 4 | 3.3 |
| M10 | 1.25 | 32 | 16 | 16.27 | 15.73 | 10 | 9.78 | 9.15 | 10 | 9.64 | 8 | 5 | 4 |
| M12 | 1.25 | 36 | 18 | 18.27 | 17.73 | 12 | 11.73 | 11.43 | 12 | 11.57 | 10 | 6 | 4.8 |
| M14 | 1.5 | 40 | 21 | 21.33 | 20.67 | 14 | 13.73 | 13.72 | 14 | 13.57 | 12 | 7 | 5.8 |
| M16 | 1.5 | 44 | 24 | 24.33 | 23.67 | 16 | 15.73 | 16.00 | 16 | 15.57 | 14 | 8 | 6.8 |
| M18 | 1.5 | 48 | 27 | 27.33 | 26.67 | 18 | 17.73 | 16 | 18 | 17.57 | 14 | 9 | 7.7 |
| M20 | 1.5 | 52 | 30 | 30.33 | 29.67 | 20 | 19.67 | 19.437 | 20 | 19.48 | 17 | 10 | 8.6 |
| M22 | 1.5 | 56 | 33 | 33.39 | 32.61 | 22 | 21.67 | 19.44 | 22 | 21.48 | 17 | 11 | 9.5 |
| M24 | 2.0 | 60 | 36 | 36.39 | 35.61 | 24 | 23.67 | 21.734 | 24 | 23.48 | 19 | 12 | 10.4 |
| M27 | 2.0 | 66 | 40 | 40.39 | 39.61 | 27 | 26.67 | 21.73 | 27 | 26.48 | 19 | 13.5 | 12.1 |
| M30 | 2.0 | 72 | 45 | 45.39 | 44.61 | 30 | 29.67 | 25.154 | 30 | 29.48 | 22 | 15.5 | 13.1 |
| M36 | 3.0 | 84 | 54 | 54.46 | 53.54 | 36 | 35.61 | 30.854 | 36 | 35.38 | 27 | 19 | 15.3 |
| M42 | 3.0 | 96 | 63 | 63.46 | 62.54 | 42 | 41.61 | 36.571 | 42 | 41.38 | 32 | 24 | 16.3 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
998円 ( 1,098円 ) | 1日目 |
908円 ( 999円 ) | 1日目 |
1,048円 ( 1,153円 ) | 在庫品1日目当日出荷可能 |
844円 ( 928円 ) | 1日目 |
1,056円 ( 1,162円 ) | 在庫品1日目当日出荷可能 |
1,122円 ( 1,234円 ) | 在庫品1日目当日出荷可能 |
1,162円 ( 1,278円 ) | 在庫品1日目当日出荷可能 |
972円 ( 1,069円 ) | 1日目 |
1,302円 ( 1,432円 ) | 在庫品1日目当日出荷可能 |
1,370円 ( 1,507円 ) | 在庫品1日目当日出荷可能 |
1,282円 ( 1,410円 ) | 1日目 |
1,462円 ( 1,608円 ) | 在庫品1日目当日出荷可能 |
21,062円 ( 23,168円 ) | 1日目 |
13,758円 ( 15,134円 ) | 1日目 |
1,168円 ( 1,285円 ) | 1日目 |
28,394円 ( 31,233円 ) | 1日目 |
29,782円 ( 32,760円 ) | 1日目 |
1,114円 ( 1,225円 ) | 1日目 |
1,234円 ( 1,357円 ) | 1日目 |
28,198円 ( 31,018円 ) | 1日目 |
1,178円 ( 1,296円 ) | 1日目 |
768円 ( 845円 ) | 在庫品1日目当日出荷可能 |
20,762円 ( 22,838円 ) | 1日目 |
21,130円 ( 23,243円 ) | 1日目 |
11,712円 ( 12,883円 ) | 1日目 |
970円 ( 1,067円 ) | 在庫品1日目当日出荷可能 |
1,066円 ( 1,173円 ) | 在庫品1日目当日出荷可能 |
852円 ( 937円 ) | 1日目 |
988円 ( 1,087円 ) | 在庫品1日目当日出荷可能 |
898円 ( 988円 ) | 在庫品1日目当日出荷可能 |
1,042円 ( 1,146円 ) | 在庫品1日目当日出荷可能 |
1,214円 ( 1,335円 ) | 1日目 |
1,246円 ( 1,371円 ) | 在庫品1日目当日出荷可能 |
1,002円 ( 1,102円 ) | 在庫品1日目当日出荷可能 |
1,162円 ( 1,278円 ) | 在庫品1日目当日出荷可能 |
1,368円 ( 1,505円 ) | 在庫品1日目当日出荷可能 |
1,268円 ( 1,395円 ) | 在庫品1日目当日出荷可能 |
1,136円 ( 1,250円 ) | 在庫品1日目当日出荷可能 |
1,322円 ( 1,454円 ) | 1日目 |
1,216円 ( 1,338円 ) | 1日目 |
1,244円 ( 1,368円 ) | 1日目 |
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
1,294円 ( 1,423円 ) | 1日目 |
1,370円 ( 1,507円 ) | 在庫品1日目当日出荷可能 |
1,242円 ( 1,366円 ) | 在庫品1日目当日出荷可能 |
1,320円 ( 1,452円 ) | 1日目 |
1,156円 ( 1,272円 ) | 1日目 |
1,014円 ( 1,115円 ) | 在庫品1日目当日出荷可能 |
1,094円 ( 1,203円 ) | 在庫品1日目当日出荷可能 |
1,282円 ( 1,410円 ) | 在庫品1日目当日出荷可能 |
1,174円 ( 1,291円 ) | 在庫品1日目当日出荷可能 |
1,386円 ( 1,525円 ) | 1日目 |
16,572円 ( 18,229円 ) | 1日目 |
1,424円 ( 1,566円 ) | 在庫品1日目当日出荷可能 |
16,134円 ( 17,747円 ) | 1日目 |
17,782円 ( 19,560円 ) | 1日目 |
23,042円 ( 25,346円 ) | 1日目 |
21,160円 ( 23,276円 ) | 1日目 |
19,676円 ( 21,644円 ) | 1日目 |
16,720円 ( 18,392円 ) | 1日目 |
詳細情報
基本情報
【材質】
・SUS304相当/SCM435/スチール/ステンレス
【表面処理】
・黒色酸化被膜/三価ブラック/三価ホワイト/ユニクロメッキ/クロメートメッキ/黒色クロメート/スズコバルト/黒色塗装/ニッケルメッキ/クロームメッキ/なし
ご注意
- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

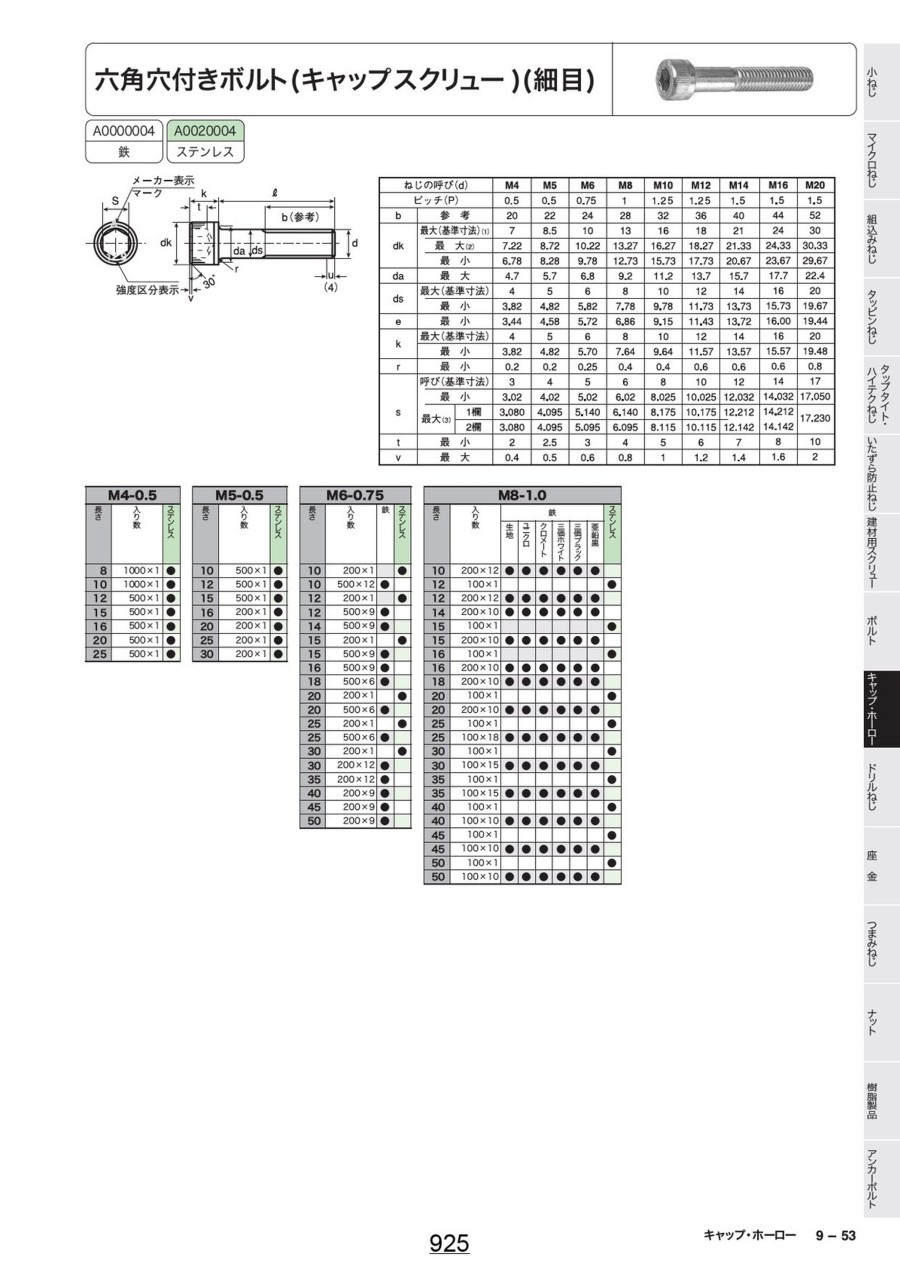

カタログ
商品担当おすすめ
六角穴付ボルト 細目のレビュー
締め付けに使用
5
5.02019/06/12
実験的に多数のサイズから選ぶ事が出来て、1本から買うことが出来てとてもありがたいです。
2人が参考にしています。
ねじ深さ確認
5
5.02017/03/07
特殊な細目ねじにもかかわらず1個で注文出来翌日には納品してもらえたので助かりました。
2人が参考にしています。
製品加工時の固定用
4
4.02016/03/15
ネジピッチが細目で特殊だった為、他社（サイト）では見つからず、
ネット検索をしてこちらで発見できた。
入荷も早く助かりま...もっと読む
1人が参考にしています。
ボルト
5
5.02022/12/15
六角穴部分もネジ部も強度・精度ともに
品揃えも豊富で、助かっています。
0人が参考にしています。
金型部品
5
5.02022/06/20
金型機構に細目ボルト指定があり、
任意の長さに調整して使用しました。
細目の大きなボルト等は一般的には流通しておらず、
...もっと読む
0人が参考にしています。
