貫通穴付六角穴付ボルト エアー抜きキャップスクリュー【1～100個入り】
- 通常単価(税別)
- 490円～133,224円
- 税込単価
- 539円～146,546円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
貫通穴付の六角穴付ボルト。 【特長】・タップ穴の下穴にたまったガスの除去が必用な真空装置や真空容器に対...
詳細を確認- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が155型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,050円 ( 3,355円 ) | 1日目 |
3,070円 ( 3,377円 ) | 1日目 |
3,080円 ( 3,388円 ) | 1日目 |
3,090円 ( 3,399円 ) | 1日目 |
610円 ( 671円 ) | 1日目 |
1,630円 ( 1,793円 ) | 1日目 |
3,050円 ( 3,355円 ) | 1日目 |
3,050円 ( 3,355円 ) | 1日目 |
3,070円 ( 3,377円 ) | 1日目 |
3,080円 ( 3,388円 ) | 1日目 |
560円 ( 616円 ) | 1日目 |
640円 ( 704円 ) | 1日目 |
530円 ( 583円 ) | 1日目 |
3,080円 ( 3,388円 ) | 1日目 |
570円 ( 627円 ) | 1日目 |
640円 ( 704円 ) | 1日目 |
710円 ( 781円 ) | 1日目 |
3,070円 ( 3,377円 ) | 1日目 |
3,080円 ( 3,388円 ) | 1日目 |
550円 ( 605円 ) | 1日目 |
620円 ( 682円 ) | 1日目 |
740円 ( 814円 ) | 1日目 |
590円 ( 649円 ) | 1日目 |
590円 ( 649円 ) | 1日目 |
650円 ( 715円 ) | 1日目 |
760円 ( 836円 ) | 1日目 |
650円 ( 715円 ) | 1日目 |
710円 ( 781円 ) | 1日目 |
33,480円 ( 36,828円 ) | 1日目 |
550円 ( 605円 ) | 1日目 |
760円 ( 836円 ) | 1日目 |
780円 ( 858円 ) | 1日目 |
1,410円 ( 1,551円 ) | 在庫品1日目当日出荷可能 |
3,280円 ( 3,608円 ) | 1日目 |
3,170円 ( 3,487円 ) | 1日目 |
700円 ( 770円 ) | 1日目 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
1,380円 ( 1,518円 ) | 在庫品1日目当日出荷可能 |
1,530円 ( 1,683円 ) | 在庫品1日目当日出荷可能 |
1,540円 ( 1,694円 ) | 在庫品1日目当日出荷可能 |
1,540円 ( 1,694円 ) | 在庫品1日目当日出荷可能 |
1,550円 ( 1,705円 ) | 在庫品1日目当日出荷可能 |
1,560円 ( 1,716円 ) | 1日目 |
1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
1,610円 ( 1,771円 ) | 在庫品1日目当日出荷可能 |
1,620円 ( 1,782円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
1,540円 ( 1,694円 ) | 1日目 |
1,540円 ( 1,694円 ) | 1日目 |
1,540円 ( 1,694円 ) | 1日目 |
1,550円 ( 1,705円 ) | 在庫品1日目当日出荷可能 |
1,550円 ( 1,705円 ) | 在庫品1日目当日出荷可能 |
1,570円 ( 1,727円 ) | 在庫品1日目当日出荷可能 |
1,580円 ( 1,738円 ) | 在庫品1日目当日出荷可能 |
1,610円 ( 1,771円 ) | 在庫品1日目当日出荷可能 |
3,060円 ( 3,366円 ) | 1日目 |
530円 ( 583円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 1日目 |
詳細情報
基本情報
貫通穴付の六角穴付ボルト。
【特長】
・タップ穴の下穴にたまったガスの除去が必用な真空装置や真空容器に対して有効な機能を持たせた加工。
・ボルト本体に開いた貫通穴が、ねじを締めつけた時に効果的に働く。
【用途】
・半導体製造装置などクリーンルームでの真空装置、真空容器等に使用。
ご注意
- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
貫通穴付六角穴付ボルト全ねじの外形図と寸法
貫通穴付六角穴付ボルト全ねじの寸法図
| A | B | C | D | |
|---|---|---|---|---|
| M3 | φ5.5 | 2.5 | 3.0 | φ1.5 |
| M4 | φ7.0 | 3.0 | 4.0 | φ1.5 |
| M5 | φ8.5 | 4.0 | 5.0 | φ1.5 |
| M6 | φ10.0 | 5.0 | 6.0 | φ2.0 |
| M8 | φ13.0 | 6.0 | 8.0 | φ2.0 |
| M10 | φ16.0 | 8.0 | 10.0 | φ2.0 |
| M12 | φ18.0 | 10.0 | 12.0 | φ3.0 |
| M16 | φ24.0 | 14.0 | 16.0 | φ3.0 |

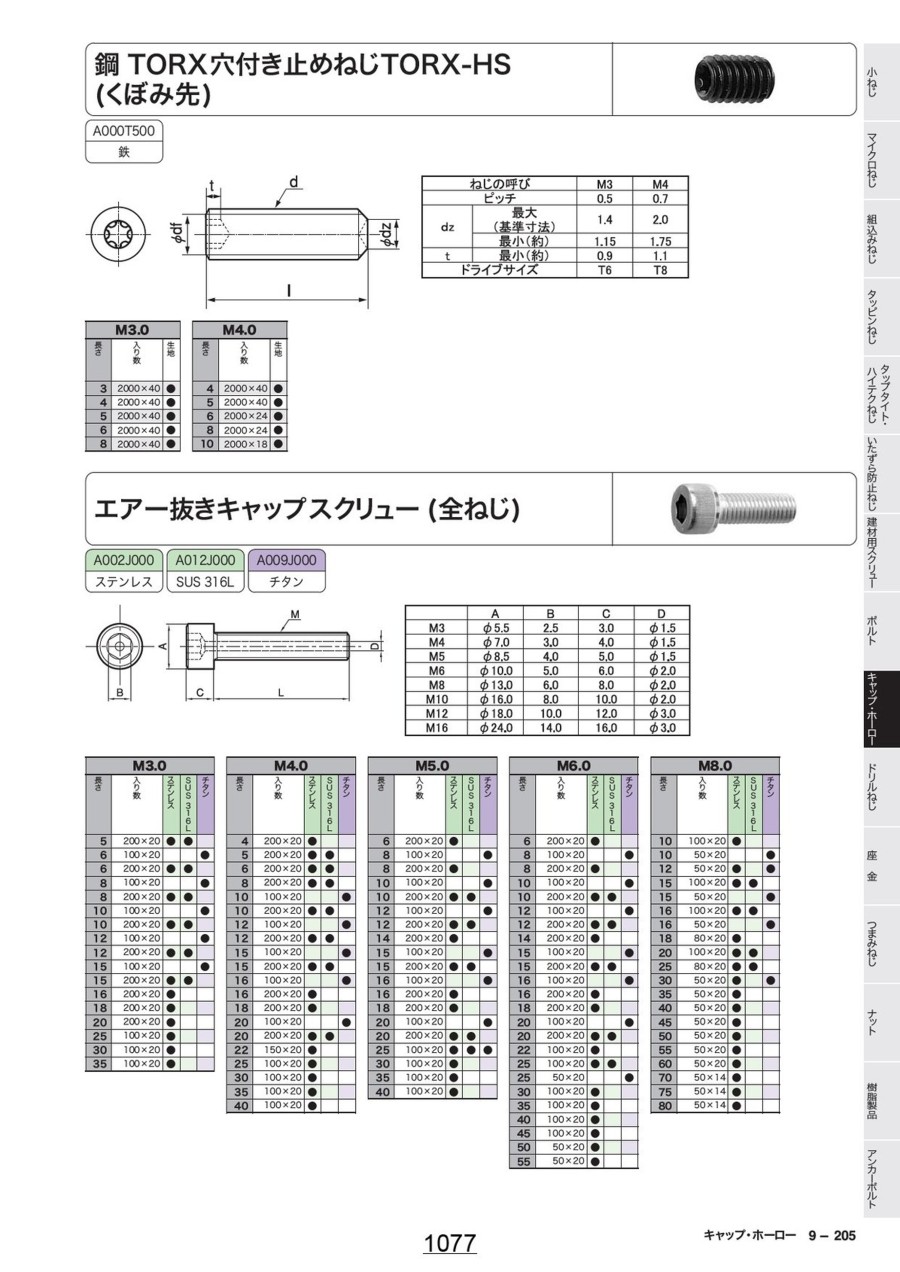

カタログ
商品担当おすすめ
貫通穴付六角穴付ボルト エアー抜きキャップスクリューのレビュー
生産設備に対する機械要素部品として使用
5
5.02021/03/04
自社内利用の生産設備又は外販用FA機器に対する機械要素部品として使用しています。類似含め数多存在する汎用部品であるため、...もっと読む
1人が参考にしています。
真空装置に使用しています
3
3.02021/09/15
当社で製作している真空装置、製品に使用しています。ミスミですと少量買えることが出来ます。ただ真空装置に組込むさいに当社で...もっと読む
0人が参考にしています。
真空装置の中で使用
5
5.02020/11/05
ミスミのサイトを検索して、サイズが合っていたのでこの商品を購入しました。真空装置の中で使用しています。使用していて特に問...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q取り扱い材質は何でしょうか？
A
鉄とステンレスです
