未確定：候補が161型番あります。
ねじの呼び(M)
~mm- 4
- 5
- 6
- 8
- 12
長さL(mm)
~mm- 8
- 10
- 12
- 14
- 15
- 16
- 18
- 20
- 22
- 25
- 30
- 35
- 40
- 45
- 50
- 55
材質
- スチール
- SWCH相当
- ステンレス
- SUS304相当
表面処理
- 三価クロメート
- 三価ブラック
- 三価ホワイト
- ユニクロメッキ
- ユニクロメッキ
- クロメートメッキ
- クロメートメッキ
- 黒色クロメート
- ニッケルメッキ
- ニッケルメッキ
- 黒色塗装
- 黒色塗装
- なし
- なし
- 生地
ピッチ(mm)
~mm- 0.7
- 0.8
- 1
- 1.25
- 1.75
追加形状
販売単位
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 1日以内
- 9日以内
六角トリーマ I=3（SW+ISO W組込）【1～1000個入り】
- 通常単価(税別)
- 300円～15,896円
- 税込単価
- 330円～17,486円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
【材質】SWCH相当／SUS304相当。【表面処理】なし／三価ブラック／三価ホワイト／ユニクロメッキ／...
詳細を確認- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が161型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,990円 ( 12,089円 ) | 1日目 |
8,792円 ( 9,671円 ) | 1日目 |
6,720円 ( 7,392円 ) | 1日目 |
6,410円 ( 7,051円 ) | 1日目 |
5,990円 ( 6,589円 ) | 1日目 |
5,990円 ( 6,589円 ) | 1日目 |
5,540円 ( 6,094円 ) | 1日目 |
6,460円 ( 7,106円 ) | 1日目 |
5,650円 ( 6,215円 ) | 1日目 |
5,560円 ( 6,116円 ) | 1日目 |
6,690円 ( 7,359円 ) | 1日目 |
8,816円 ( 9,698円 ) | 1日目 |
7,090円 ( 7,799円 ) | 1日目 |
7,239円 ( 7,963円 ) | 1日目 |
6,891円 ( 7,580円 ) | 1日目 |
6,890円 ( 7,579円 ) | 1日目 |
6,940円 ( 7,634円 ) | 1日目 |
5,970円 ( 6,567円 ) | 1日目 |
6,400円 ( 7,040円 ) | 1日目 |
6,750円 ( 7,425円 ) | 1日目 |
6,450円 ( 7,095円 ) | 1日目 |
5,940円 ( 6,534円 ) | 1日目 |
6,100円 ( 6,710円 ) | 1日目 |
5,860円 ( 6,446円 ) | 1日目 |
5,960円 ( 6,556円 ) | 1日目 |
5,810円 ( 6,391円 ) | 1日目 |
6,920円 ( 7,612円 ) | 1日目 |
6,520円 ( 7,172円 ) | 1日目 |
6,410円 ( 7,051円 ) | 1日目 |
5,960円 ( 6,556円 ) | 1日目 |
5,690円 ( 6,259円 ) | 1日目 |
5,350円 ( 5,885円 ) | 1日目 |
5,350円 ( 5,885円 ) | 1日目 |
5,350円 ( 5,885円 ) | 1日目 |
4,990円 ( 5,489円 ) | 1日目 |
4,990円 ( 5,489円 ) | 1日目 |
5,730円 ( 6,303円 ) | 1日目 |
5,780円 ( 6,358円 ) | 1日目 |
5,120円 ( 5,632円 ) | 1日目 |
5,610円 ( 6,171円 ) | 1日目 |
5,910円 ( 6,501円 ) | 1日目 |
5,560円 ( 6,116円 ) | 1日目 |
5,440円 ( 5,984円 ) | 1日目 |
5,080円 ( 5,588円 ) | 1日目 |
5,020円 ( 5,522円 ) | 1日目 |
5,730円 ( 6,303円 ) | 1日目 |
5,920円 ( 6,512円 ) | 1日目 |
5,670円 ( 6,237円 ) | 1日目 |
5,140円 ( 5,654円 ) | 1日目 |
5,570円 ( 6,127円 ) | 1日目 |
6,960円 ( 7,656円 ) | 1日目 |
7,090円 ( 7,799円 ) | 1日目 |
5,340円 ( 5,874円 ) | 1日目 |
5,320円 ( 5,852円 ) | 1日目 |
5,300円 ( 5,830円 ) | 1日目 |
5,100円 ( 5,610円 ) | 1日目 |
7,460円 ( 8,206円 ) | 1日目 |
6,410円 ( 7,051円 ) | 1日目 |
5,710円 ( 6,281円 ) | 1日目 |
5,980円 ( 6,578円 ) | 1日目 |
詳細情報
基本情報
【材質】SWCH相当／SUS304相当。
【表面処理】なし／三価ブラック／三価ホワイト／ユニクロメッキ／クロメートメッキ／グリーンクロメート／黒色クロメート／ニッケルメッキ／ジャーマン・ブラウンメッキ／黒色塗装／テンパーカラー／テンパーカラー（濃）。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報

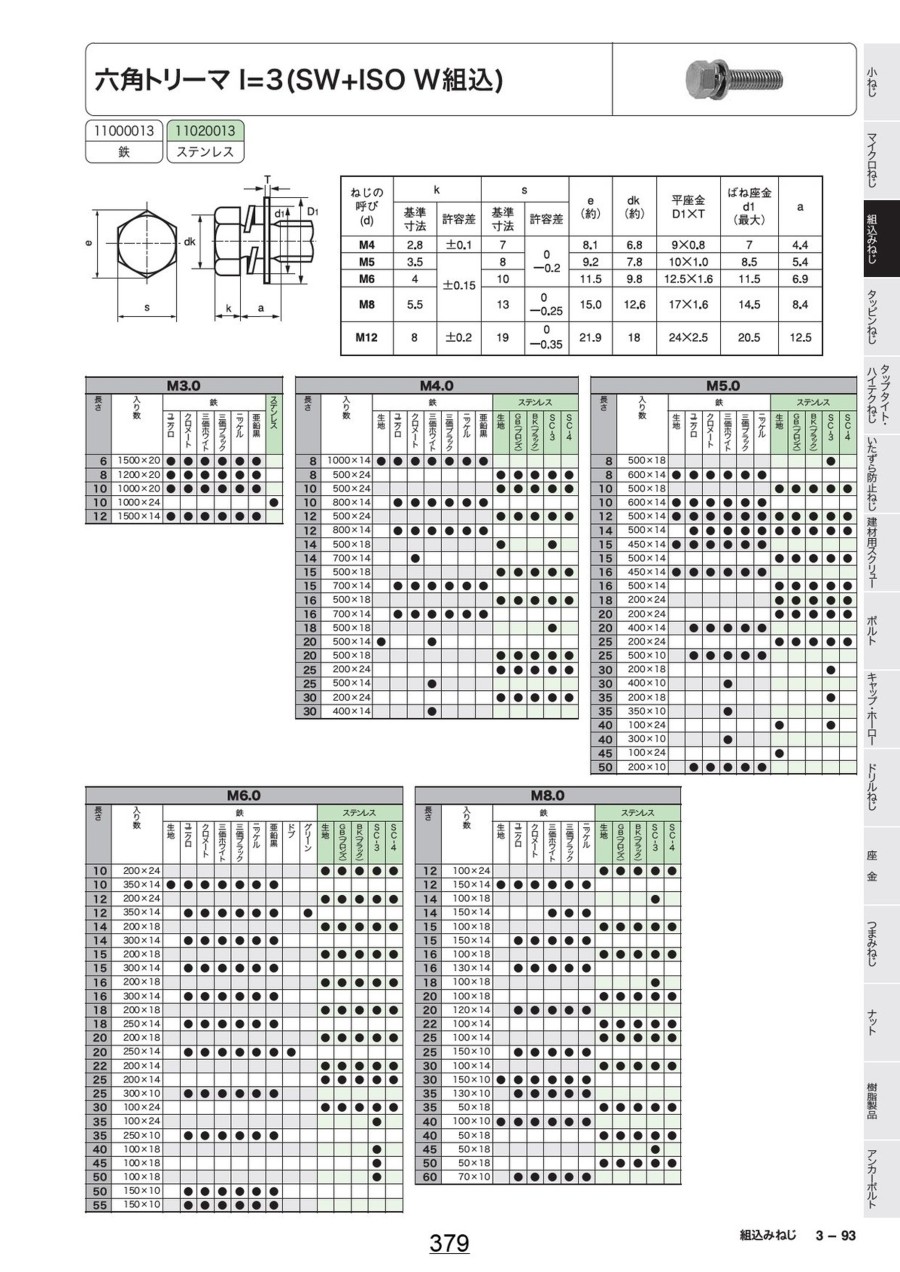

| ねじの 呼び (d) | k | S | e (約) | dk (約) | 平座金 D1×T | ばね座金 d1 (最大) | a | ||
|---|---|---|---|---|---|---|---|---|---|
| 基準 寸法 | 許容差 | 基準 寸法 | 許容差 | ||||||
| M4 | 2.8 | ±0.1 | 7 | 0 -0.2 | 8.1 | 6.8 | 9×0.8 | 7 | 4.4 |
| M5 | 3.5 | ±0.15 | 8 | 9.2 | 7.8 | 10×1.0 | 8.5 | 5.4 | |
| M6 | 4 | 10 | 11.5 | 9.8 | 12.5×1.6 | 11.5 | 6.9 | ||
| M8 | 5.5 | 13 | 0 -0.25 | 15.0 | 12.6 | 17×1.6 | 14.5 | 8.4 | |
| M12 | 8 | ±0.2 | 19 | 0 -0.35 | 21.9 | 18 | 24×2.5 | 20.5 | 12.5 |
カタログ
商品担当おすすめ
六角トリーマ I=3（SW+ISO W組込）のレビュー
機構部品の位置決め用に
5
5.02020/02/23
機構部品の位置決め用に、精度も十分でコンパクトな構造で使いやすかったです。
