十字穴付（+） トラスタッピンねじ（3種溝なし C-0形）【1～1600個入り】
- 通常単価(税別)
- 290円～10,914円
- 税込単価
- 319円～12,005円
通常出荷日：1日目～9日目
先端に溝なし（切込み無）C0形のタッピングねじ。【特長】・相手材（主に鋼材）に下穴を開けた所に、ねじ自...
詳細を確認- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が71型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,490円 ( 7,139円 ) | 1日目 |
6,570円 ( 7,227円 ) | 1日目 |
6,220円 ( 6,842円 ) | 1日目 |
5,650円 ( 6,215円 ) | 1日目 |
5,740円 ( 6,314円 ) | 1日目 |
5,310円 ( 5,841円 ) | 1日目 |
6,060円 ( 6,666円 ) | 1日目 |
5,330円 ( 5,863円 ) | 1日目 |
5,060円 ( 5,566円 ) | 1日目 |
5,730円 ( 6,303円 ) | 1日目 |
6,840円 ( 7,524円 ) | 9日目 |
6,100円 ( 6,710円 ) | 9日目 |
8,470円 ( 9,317円 ) | 1日目 |
6,950円 ( 7,645円 ) | 1日目 |
5,870円 ( 6,457円 ) | 1日目 |
5,350円 ( 5,885円 ) | 1日目 |
5,730円 ( 6,303円 ) | 1日目 |
5,080円 ( 5,588円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
5,870円 ( 6,457円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
6,829円 ( 7,512円 ) | 1日目 |
4,850円 ( 5,335円 ) | 1日目 |
390円 ( 429円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
5,540円 ( 6,094円 ) | 1日目 |
5,560円 ( 6,116円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
5,290円 ( 5,819円 ) | 1日目 |
詳細情報
基本情報
先端に溝なし（切込み無）C0形のタッピングねじ。
【特長】
・相手材（主に鋼材）に下穴を開けた所に、ねじ自らねじ立てをしながら締め付けを行う。
・ねじ立て作業の手間を省き、ねじにガタつきがない為、ゆるみにくいのが特長。
・下穴の寸法は、材質や板厚等による。
・作業性を重視すると大きめに、締め付け強さを重視の場合は小さめの穴サイズとなる。
・2種タッピンより厚板に対応可能。
【用途】
・構造用鋼、鋳物、非鉄鋳物に最適。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
十字穴付 トラスタッピングねじ 3種 C-0形の商品概要
外形図
| 呼び径 | 3 | 4 | 5 | 6 | ||
|---|---|---|---|---|---|---|
| dk | 基準寸法 | 6.9 | 9.4 | 11.8 | 14.0 | |
| 許容差 | 0 -0.5 | 0 -0.6 | 0 -0.7 | |||
| k | 基準寸法 | 1.90 | 2.50 | 3.10 | 3.70 | |
| 許容差 | ±0.15 | ±0.2 | ||||
| 十 字 穴 | m | 参考 | 2.9 | 4.3 | 5.0 | 6.3 |
| Q | 最大 | 1.72 | 2.13 | 2.83 | 2.86 | |
| 最小 | 1.34 | 1.60 | 2.29 | 2.31 | ||
| 十字穴の番号 | 1 | 2 | 3 | |||
| d | 最大 | 2.98 | 3.978 | 4.976 | 5.97 | |
| 最小 | 2.874 | 3.838 | 4.826 | 5.82 | ||
| P（ピッチ） | 0.5 | 0.7 | 0.8 | 1.0 | ||

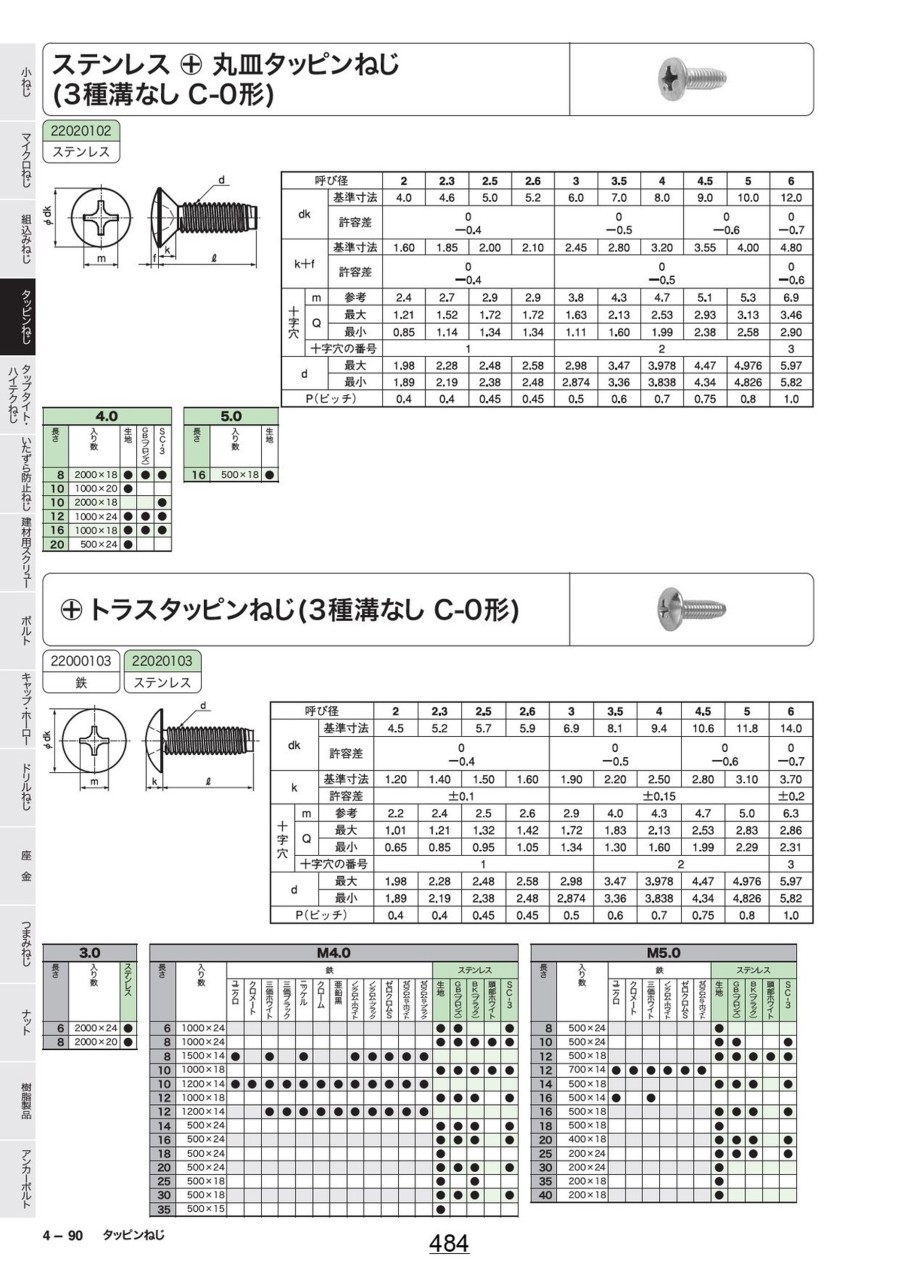

カタログ
商品担当おすすめ
十字穴付（+） トラスタッピンねじ（3種溝なし C-0形）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q取り扱い材質は何でしょうか？
A
鉄とステンレスです。
