十字穴付（+） なべタッピンねじ（3種溝なし C-0形）【1～10000個入り】
- 通常単価(税別)
- 290円～23,121円
- 税込単価
- 319円～25,433円
通常出荷日：1日目～10日目
なべ頭形状、先端に溝なし（切込み無）C0形のタッピングねじ。【特長】・相手材（主に鋼材）に下穴を開けた...
詳細を確認- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が82型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
23,121円 ( 25,433円 ) | 10日目 |
6,480円 ( 7,128円 ) | 1日目 |
6,330円 ( 6,963円 ) | 1日目 |
7,350円 ( 8,085円 ) | 1日目 |
5,980円 ( 6,578円 ) | 1日目 |
21,893円 ( 24,082円 ) | 1日目 |
17,514円 ( 19,265円 ) | 1日目 |
22,264円 ( 24,490円 ) | 1日目 |
18,985円 ( 20,884円 ) | 1日目 |
12,318円 ( 13,550円 ) | 1日目 |
8,370円 ( 9,207円 ) | 1日目 |
6,940円 ( 7,634円 ) | 1日目 |
5,930円 ( 6,523円 ) | 1日目 |
5,650円 ( 6,215円 ) | 1日目 |
5,500円 ( 6,050円 ) | 1日目 |
7,787円 ( 8,566円 ) | 1日目 |
7,050円 ( 7,755円 ) | 1日目 |
6,310円 ( 6,941円 ) | 1日目 |
6,200円 ( 6,820円 ) | 1日目 |
5,370円 ( 5,907円 ) | 1日目 |
5,440円 ( 5,984円 ) | 1日目 |
6,450円 ( 7,095円 ) | 1日目 |
6,450円 ( 7,095円 ) | 1日目 |
6,400円 ( 7,040円 ) | 1日目 |
6,100円 ( 6,710円 ) | 1日目 |
5,250円 ( 5,775円 ) | 1日目 |
6,590円 ( 7,249円 ) | 1日目 |
8,363円 ( 9,199円 ) | 1日目 |
5,960円 ( 6,556円 ) | 1日目 |
6,060円 ( 6,666円 ) | 1日目 |
5,660円 ( 6,226円 ) | 1日目 |
8,570円 ( 9,427円 ) | 1日目 |
6,470円 ( 7,117円 ) | 1日目 |
15,587円 ( 17,146円 ) | 1日目 |
10,450円 ( 11,495円 ) | 1日目 |
5,960円 ( 6,556円 ) | 1日目 |
5,770円 ( 6,347円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
詳細情報
基本情報
なべ頭形状、先端に溝なし（切込み無）C0形のタッピングねじ。
【特長】
・相手材（主に鋼材）に下穴を開けた所に、ねじ自らねじ立てをしながら締め付けを行う。
・ねじ立て作業の手間を省き、ねじにガタつきがない為、ゆるみにくいのが特長。
・下穴の寸法は、材質や板厚等による。
・作業性を重視すると大きめに、締め付け強さを重視の場合は小さめの穴サイズとなる。
・2種タッピンより厚板に対応可能。
【用途】
・構造用鋼、鋳物、非鉄鋳物に最適。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
十字穴付 なべタッピングねじ 3種 C-0形商品概要
外形図
| 呼び径 | 2 | 3 | 4 | 5 | 6 | ||
|---|---|---|---|---|---|---|---|
| dk | 基準寸法 | 3.5 | 5.5 | 7.0 | 9.0 | 10.5 | |
| 許容差 | 0 -0.4 | 0 -0.5 | 0 -0.6 | 0 -0.7 | |||
| k | 基準寸法 | 1.3 | 2.0 | 2.6 | 3.3 | 3.9 | |
| 許容差 | ±0.1 | ±0.15 | ±0.2 | ||||
| 十 字 穴 | m | 参考 | 2.2 | 3.6 | 4.2 | 4.9 | 6.3 |
| Q | 最大 | 1.01 | 1.43 | 2.03 | 2.73 | 2.86 | |
| 最小 | 0.60 | 0.86 | 1.45 | 2.14 | 2.26 | ||
| 十字穴の番号 | 1 | 2 | 3 | ||||
| d | 最大 | 1.98 | 2.98 | 3.978 | 4.976 | 5.97 | |
| 最小 | 1.89 | 2.874 | 3.838 | 4.826 | 5.82 | ||
| P（ピッチ） | 0.4 | 0.5 | 0.7 | 0.8 | 1.0 | ||

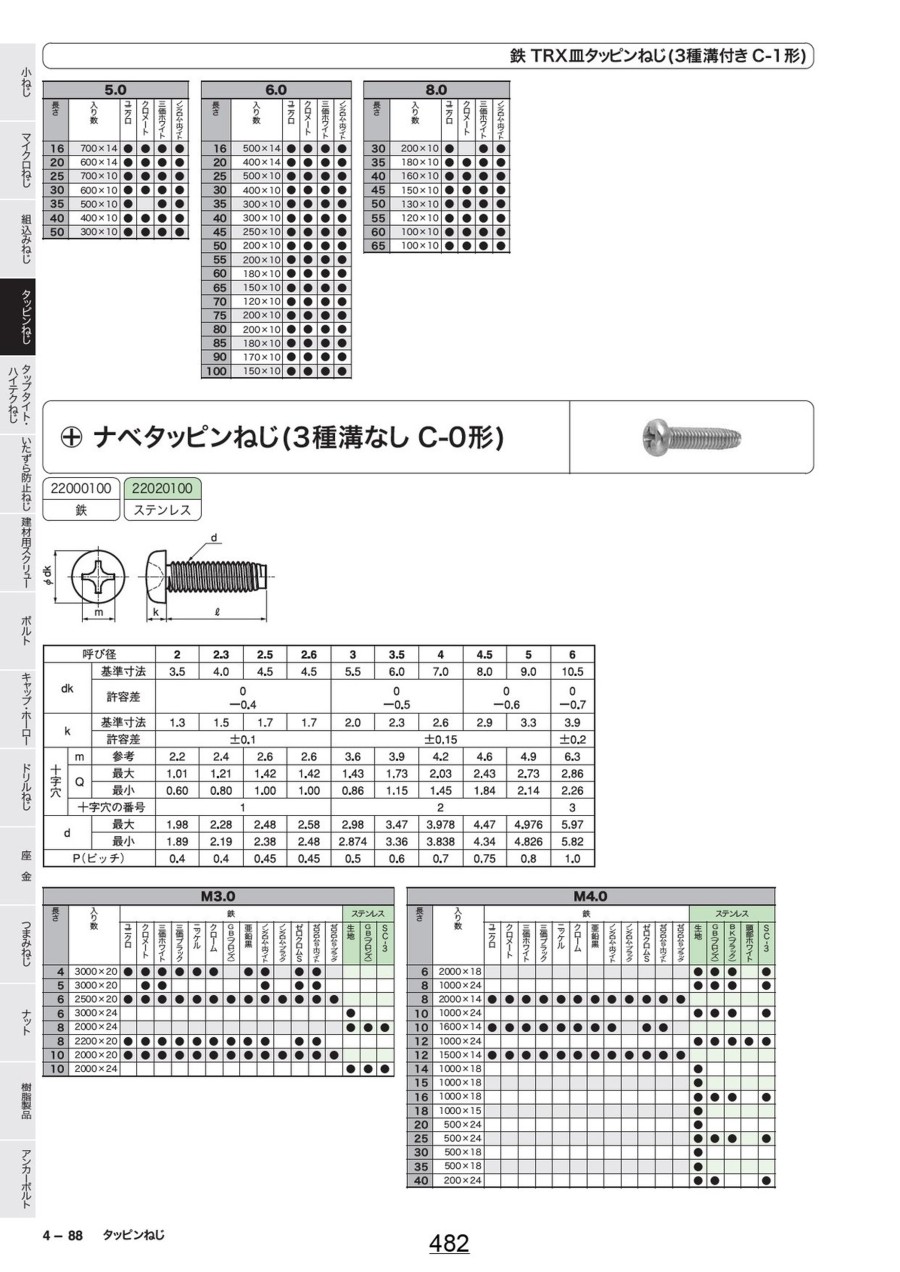

カタログ
商品担当おすすめ
十字穴付（+） なべタッピンねじ（3種溝なし C-0形）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q取り扱い材質は何でしょうか？
A
鉄とステンレスです。
