メカニカル部品技術窓口

絞り込み条件

まずは条件を絞り込んでください

未確定：候補が324型番あります。

ねじの呼び(inch)
~mm
- NO.1
- NO.2
- NO.3
- NO.4
- NO.5
- NO.6
- NO.8
- NO.10
- NO.12
- 1/4
- 5/16
- 3/8
長さL(inch)
~mm
- 1/8
- 5/32
- 3/16
- 1/4
- 5/16
- 3/8
- 7/16
- 1/2
- 9/16
- 5/8
- 3/4
- 7/8
- 1
- 1 1/8
- 1 1/4
- 1 3/8
- 1 1/2
- 1 3/4
- 2
- 2 1/4
- 2 1/2
- 2 3/4
- 3
- 3 1/2
- 4
材質
スチール
SWCH相当
スチール
ステンレス
SUS304相当
ステンレス
表面処理
なし
なし
ノンクロム
ノンクロム黒色
三価クロメート
ノンクロムメッキ白
三価ブラック
三価ホワイト
ユニクロメッキ
ユニクロメッキ
クロメートメッキ
クロメートメッキ
黒色クロメート
ニッケルメッキ
ニッケルメッキ
クロームメッキ
クロームメッキ
黒色塗装
黒色塗装
販売単位
~mm
- バラ(1個から購入可能)
- 箱・パック
タイプ
~mm
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 1日以内
- 10日以内

ＳＵＮＣＯ

（+）UNC（PAN）ユニファイ小ねじ【1～5000個入り】

Name: （+）UNC（PAN）ユニファイ小ねじ【1～5,000個入り】
Brand: ＳＵＮＣＯ
SKU: 221000547472
Rating: 4.6 (11 reviews)

カタログ

通常単価(税別): 315円～70,560円

税込単価: 347円～77,616円

通常出荷日：在庫品1日目～10日目一部当日出荷可能

【材質】SWCH相当／SUS304相当／スチール／ステンレス。【表面処理】なし／ノンクロム黒色／ノンク...

詳細を確認

4.64.6

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

よく一緒に見られています

ＳＵＮＣＯ

（+）UNF（PAN）ユニファイ小ねじ

通常価格(税別)： 69円 (税込価格：76円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＳＵＮＣＯ

六角穴付ボタンボルト UNC（ユニファイ並目）ボタンキャップ

通常価格(税別)： 320円 (税込価格：352円)

通常出荷日：在庫品1日目

未確定：候補が324型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

...

型番

CSPPN-ST3B-UNCNO.4-1/2

CSPPN-ST3B-UNCNO.4-1/4

CSPPN-ST3B-UNCNO.4-3/8

CSPPN-ST3B-UNCNO.4-3/16

CSPPN-ST3B-UNCNO.4-5/8

CSPPN-ST3B-UNCNO.4-5/16

CSPPN-ST3B-UNCNO.4-5/32

CSPPN-ST3B-UNCNO.6-1/2

CSPPN-ST3B-UNCNO.6-1/4

CSPPN-ST3B-UNCNO.6-3/4

CSPPN-ST3B-UNCNO.6-3/8

CSPPN-ST3B-UNCNO.6-3/16

CSPPN-ST3B-UNCNO.6-5/8

CSPPN-ST3B-UNCNO.6-5/16

CSPPN-ST3B-UNCNO.6-5/32

CSPPN-ST3B-UNCNO.8-1

CSPPN-ST3B-UNCNO.8-1/2

CSPPN-ST3B-UNCNO.8-3/8

CSPPN-ST3B-UNCNO.8-5/8

CSPPN-ST3B-UNCNO.8-5/16

CSPPN-ST3W-UNCNO.4-1/2

CSPPN-ST3W-UNCNO.4-1/4

CSPPN-ST3W-UNCNO.4-3/8

CSPPN-ST3W-UNCNO.4-3/16

CSPPN-ST3W-UNCNO.4-5/8

CSPPN-ST3W-UNCNO.4-5/16

CSPPN-ST3W-UNCNO.4-5/32

CSPPN-ST3W-UNCNO.6-1/2

CSPPN-ST3W-UNCNO.6-1/4

CSPPN-ST3W-UNCNO.6-3/4

CSPPN-ST3W-UNCNO.6-3/8

CSPPN-ST3W-UNCNO.6-3/16

CSPPN-ST3W-UNCNO.6-5/8

CSPPN-ST3W-UNCNO.6-5/16

CSPPN-ST3W-UNCNO.6-5/32

CSPPN-ST3W-UNCNO.8-1

CSPPN-ST3W-UNCNO.8-1/2

CSPPN-ST3W-UNCNO.8-1/4

CSPPN-ST3W-UNCNO.8-3/4

CSPPN-ST3W-UNCNO.8-3/8

CSPPN-ST3W-UNCNO.8-5/8

CSPPN-ST3W-UNCNO.8-5/16

CSPPN-ST-UNCNO.4-1/2

CSPPN-ST-UNCNO.4-1/4

CSPPN-ST-UNCNO.4-3/8

CSPPN-ST-UNCNO.4-3/16

CSPPN-ST-UNCNO.4-5/8

CSPPN-ST-UNCNO.4-5/16

CSPPN-ST-UNCNO.4-5/32

CSPPN-ST-UNCNO.6-5/16

CSPPN-ST-UNCNO.6-5/32

ねじの呼び(inch)	長さL(inch)	材質	表面処理	販売単位	表面処理詳細	RoHS2（10物質）?	最小発注数量

NO.4	1/2	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 1000個入り
NO.4	1/4	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 2000個入り
NO.4	3/8	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 1000個入り
NO.4	3/16	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 2000個入り
NO.4	5/8	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 1000個入り
NO.4	5/16	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 2000個入り
NO.4	5/32	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 2000個入り
NO.6	1/2	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 1000個入り
NO.6	1/4	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 1000個入り
NO.6	3/4	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 500個入り
NO.6	3/8	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 1000個入り
NO.6	3/16	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 1000個入り
NO.6	5/8	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 500個入り
NO.6	5/16	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 1000個入り
NO.6	5/32	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 1000個入り
NO.8	1	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 400個入り
NO.8	1/2	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 500個入り
NO.8	3/8	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 500個入り
NO.8	5/8	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 500個入り
NO.8	5/16	[スチール] SWCH相当	[三価クロメート] 三価ブラック	箱・パック	-	対応	1パック 1000個入り
NO.4	1/2	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 1000個入り
NO.4	1/4	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 2000個入り
NO.4	3/8	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 1000個入り
NO.4	3/16	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 2000個入り
NO.4	5/8	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 1000個入り
NO.4	5/16	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 2000個入り
NO.4	5/32	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 2000個入り
NO.6	1/2	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 1000個入り
NO.6	1/4	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 1000個入り
NO.6	3/4	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 500個入り
NO.6	3/8	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 1000個入り
NO.6	3/16	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 1000個入り
NO.6	5/8	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 500個入り
NO.6	5/16	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 1000個入り
NO.6	5/32	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 1000個入り
NO.8	1	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 400個入り
NO.8	1/2	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 500個入り
NO.8	1/4	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 1000個入り
NO.8	3/4	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 500個入り
NO.8	3/8	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 500個入り
NO.8	5/8	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 500個入り
NO.8	5/16	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	箱・パック	-	対応	1パック 1000個入り
NO.4	1/2	[スチール] SWCH相当	-	箱・パック	-	対応	1パック 1000個入り
NO.4	1/4	[スチール] SWCH相当	-	箱・パック	-	対応	1パック 2000個入り
NO.4	3/8	[スチール] SWCH相当	-	箱・パック	-	対応	1パック 1000個入り
NO.4	3/16	[スチール] SWCH相当	-	箱・パック	-	対応	1パック 2000個入り
NO.4	5/8	[スチール] SWCH相当	-	箱・パック	-	対応	1パック 1000個入り
NO.4	5/16	[スチール] SWCH相当	-	箱・パック	-	対応	1パック 2000個入り
NO.4	5/32	[スチール] SWCH相当	-	箱・パック	-	対応	1パック 2000個入り
NO.6	1/2	[スチール] SWCH相当	-	箱・パック	-	対応	1パック 1000個入り
NO.6	1/4	[スチール] SWCH相当	-	箱・パック	-	対応	1パック 1000個入り
NO.6	3/4	[スチール] SWCH相当	-	箱・パック	-	対応	1パック 500個入り
NO.6	3/8	[スチール] SWCH相当	-	箱・パック	-	対応	1パック 1000個入り
NO.6	5/8	[スチール] SWCH相当	-	箱・パック	-	対応	1パック 500個入り
NO.6	5/16	[スチール] SWCH相当	-	箱・パック	-	対応	1パック 1000個入り
NO.6	5/32	[スチール] SWCH相当	-	箱・パック	-	対応	1パック 1000個入り
NO.8	1	[スチール] SWCH相当	-	箱・パック	-	対応	1パック 400個入り
NO.8	1/2	[スチール] SWCH相当	-	箱・パック	-	対応	1パック 500個入り
NO.8	1/4	[スチール] スチール	[なし] なし	箱・パック	-	対応	1パック 1000個入り
NO.8	3/4	[スチール] SWCH相当	-	箱・パック	-	対応	1パック 500個入り

通常単価(税別) (税込単価)	通常出荷日

9,368円 ( 10,305円 )	1日目
18,736円 ( 20,610円 )	1日目
8,431円 ( 9,274円 )	1日目
16,862円 ( 18,548円 )	1日目
10,843円 ( 11,927円 )	1日目
16,200円 ( 17,820円 )	1日目
18,736円 ( 20,610円 )	1日目
10,843円 ( 11,927円 )	1日目
10,843円 ( 11,927円 )	1日目
7,360円 ( 8,096円 )	1日目
10,843円 ( 11,927円 )	1日目
10,843円 ( 11,927円 )	1日目
7,360円 ( 8,096円 )	1日目
12,048円 ( 13,253円 )	1日目
10,800円 ( 11,880円 )	1日目
8,029円 ( 8,832円 )	1日目
7,150円 ( 7,865円 )	1日目
7,150円 ( 7,865円 )	1日目
7,940円 ( 8,734円 )	1日目
13,248円 ( 14,573円 )	1日目
7,808円 ( 8,589円 )	1日目
15,616円 ( 17,178円 )	1日目
7,808円 ( 8,589円 )	1日目
14,054円 ( 15,459円 )	1日目
9,036円 ( 9,940円 )	1日目
14,054円 ( 15,459円 )	1日目
14,054円 ( 15,459円 )	1日目
9,036円 ( 9,940円 )	1日目
9,036円 ( 9,940円 )	1日目
6,430円 ( 7,073円 )	1日目
9,036円 ( 9,940円 )	1日目
9,036円 ( 9,940円 )	1日目
6,430円 ( 7,073円 )	1日目
10,040円 ( 11,044円 )	1日目
10,040円 ( 11,044円 )	1日目
6,750円 ( 7,425円 )	1日目
6,430円 ( 7,073円 )	1日目
12,000円 ( 13,200円 )	1日目
7,252円 ( 7,977円 )	1日目
6,430円 ( 7,073円 )	1日目
7,252円 ( 7,977円 )	1日目
11,045円 ( 12,150円 )	1日目
4,825円 ( 5,308円 )	1日目
8,107円 ( 8,918円 )	1日目
4,825円 ( 5,308円 )	1日目
8,107円 ( 8,918円 )	1日目
6,776円 ( 7,454円 )	1日目
9,008円 ( 9,909円 )	1日目
9,008円 ( 9,909円 )	1日目
6,776円 ( 7,454円 )	1日目
6,776円 ( 7,454円 )	1日目
4,838円 ( 5,322円 )	1日目
6,776円 ( 7,454円 )	1日目
4,838円 ( 5,322円 )	1日目
6,776円 ( 7,454円 )	1日目
6,776円 ( 7,454円 )	1日目
5,980円 ( 6,578円 )	1日目
4,808円 ( 5,289円 )	1日目
8,150円 ( 8,965円 )	1日目
6,110円 ( 6,721円 )	1日目

...

基本情報
商品情報

基本情報

【材質】SWCH相当／SUS304相当／スチール／ステンレス。
【表面処理】なし／ノンクロム黒色／ノンクロムメッキ白／三価ブラック／三価ホワイト／ユニクロメッキ／クロメートメッキ／黒色クロメート／ニッケルメッキ／クロームメッキ／三価ステンコート／黒色塗装。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

商品情報

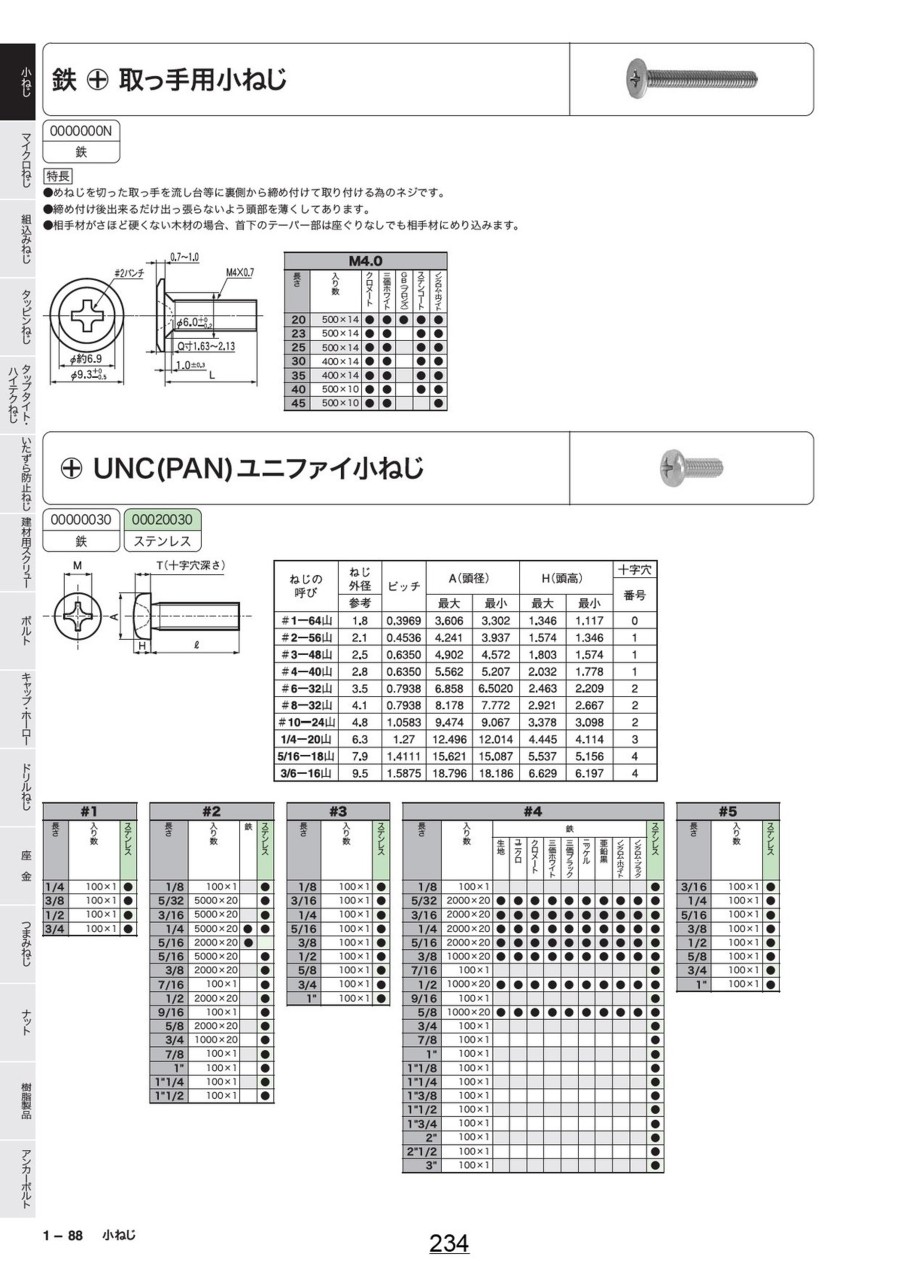

外形図

規格表

ねじの呼び	ねじ外径	ピッチ	A(頭径）		Ｈ(頭高）		十字穴番号
	ねじ外径		A(頭径）		Ｈ(頭高）
	参考		最大	最小	最大	最小
#1-64山	1.8	0.3969	3.606	3.302	1.346	1.117	0
#2-56山	2.1	0.4536	4.241	3.937	1.574	1.346	1
#3-48山	2.5	0.5291	4.902	4.272	1.803	1.574	1
#4-40山	2.8	0.6350	5.562	5.207	2.032	1.778	1
#5-40山	3.1	0.6350	6.223	5.867	2.260	2.006	2
#6-32山	3.5	0.7938	6.858	6.502	2.463	2.209	2
#8-32山	4.1	0.7938	8.178	7.772	2.921	2.667	2
#10-24山	4.8	1.0583	9.474	9.067	3.378	3.098	2
#12-24山	5.4	1.0583	10.795	10.337	3.835	3.530	3
1/4-20山	6.3	1.27	12.496	12.014	4.445	4.114	3
5/16-18山	7.9	1.4111	15.621	15.087	5.537	5.156	4
3/8-16山	9.5	1.5875	18.796	18.186	6.629	6.197	4

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

（+）UNC（PAN）ユニファイ小ねじのレビュー

4.6平均満足度：4.611件のレビュー

星5
73%
星4
18%
星3
9%
星2
0%
星1
0%

規格がわからなかったねじ穴の規格を調べる用途

満足度：5.02018/01/16

ねじ穴の規格を調べるために買いたかったので1本単位で購入できて便利だった。

2人が参考にしています。

真空機器の固定

満足度：5.02018/11/27

あまり流通していないインチネジを手軽に購入出来た。商品のクウォリティーも高く安心して使用出来た。

1人が参考にしています。

設備基板カバー用取り付けネジ

満足度：5.02023/08/31

設備の基板用カバー取り付け用インチネジで使用ＵＳＡ製設備の既存ネジ穴を使用しますが、製作するとべらぼうに高くなるため...もっと読む

0人が参考にしています。

試作品の組立

満足度：5.02022/05/09

近くのホームセンターでは手に入りにくいネジでしたが、早急に入手でき大変、助かりました。

0人が参考にしています。

カメラの固定

満足度：5.02021/12/08

カメラを固定するための三脚のネジとして購入しました。想定した通りの仕上がりになり、満足しています。ネジの耐久性等について...もっと読む

0人が参考にしています。

11件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品（+）UNC（PAN）ユニファイ小ねじ	（+）UNF（PAN）ユニファイ小ねじ	（+）UNC（FLAT）ユニファイ小ねじ	十字穴付（+）UNC（FLAT）ユニファイ小ねじ	（+）UNF（FLAT）ユニファイ小ねじ	すり割り付（-）皿小ねじ（UNC）
メーカー	ＳＵＮＣＯ	ＳＵＮＣＯ	ＳＵＮＣＯ	ＳＵＮＣＯ	ＳＵＮＣＯ	ＳＵＮＣＯ
通常価格	315円-	69円 -	307円 -	302円 -	310円 -	410円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	1日目
詳細形状	なべ	なべ	皿	皿	皿	皿
ねじ山種類	ユニファイ並目UNC	ユニファイ細目UNF	ユニファイ並目UNC	ユニファイ並目UNC	ユニファイ細目UNF	ユニファイ並目UNC
取付穴形状	十字穴	十字穴	十字穴	十字穴	十字穴	マイナス
先端形状	平先	平先	平先	荒先	平先	平先
用途	標準	標準	標準	標準	標準	標準
