ステンレス 十字穴付 皿タッピンねじ（2種ガイド付き BRP形 G=5）【1～1000個入り】
- 通常単価(税別)
- 216円～9,330円
- 税込単価
- 238円～10,263円
通常出荷日：1日目
ステンレス製JIS2種で、先端にねじ無ガイド付BRP形・皿頭形状のタッピングねじ。【特長】・ガイド部分...
詳細を確認- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が18型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
248円 ( 273円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
224円 ( 246円 ) | 1日目 |
248円 ( 273円 ) | 1日目 |
219円 ( 241円 ) | 1日目 |
223円 ( 245円 ) | 1日目 |
234円 ( 257円 ) | 1日目 |
229円 ( 252円 ) | 1日目 |
220円 ( 242円 ) | 1日目 |
230円 ( 253円 ) | 1日目 |
234円 ( 257円 ) | 1日目 |
216円 ( 238円 ) | 1日目 |
218円 ( 240円 ) | 1日目 |
226円 ( 249円 ) | 1日目 |
233円 ( 256円 ) | 1日目 |
237円 ( 261円 ) | 1日目 |
9,330円 ( 10,263円 ) | 1日目 |
6,907円 ( 7,598円 ) | 1日目 |
詳細情報
基本情報
ステンレス製JIS2種で、先端にねじ無ガイド付BRP形・皿頭形状のタッピングねじ。
【特長】
・ガイド部分が先端5mm（G=5）タイプ。
・アルミサッシの枠の組み立て時に使用。
・先端にねじの無いガイド（G）部分を、見づらい下穴個所に入れて位置決め役をする。
【用途】
・アルミサッシの枠の組み立て時に最適。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
十字穴付 皿タッピングねじ 2種ガイド付き BRP形の商品概要
外形図
| 呼び径 | 4 | 5 | ||
|---|---|---|---|---|
| dk | 基準寸法 | 8.0 | 10.0 | |
| 許容差 | 0 -0.5 | 0 -0.6 | ||
| k | 基準寸法 | 2.30 | 2.80 | |
| 許容差 | 0 -0.3 | |||
| 十 字 穴 | m | 参考 | 4.5 | 5.1 |
| Q | 最大 | 2.33 | 2.93 | |
| 最小 | 1.79 | 2.38 | ||
| 十字穴の番号 | 2 | |||
| ガイド部G | 約5 | |||
| d | 最大 | 4.00 | 5.00 | |
| 最小 | 3.85 | 4.85 | ||
| ねじの山数25.4mmに付き | 18 | 16 | ||

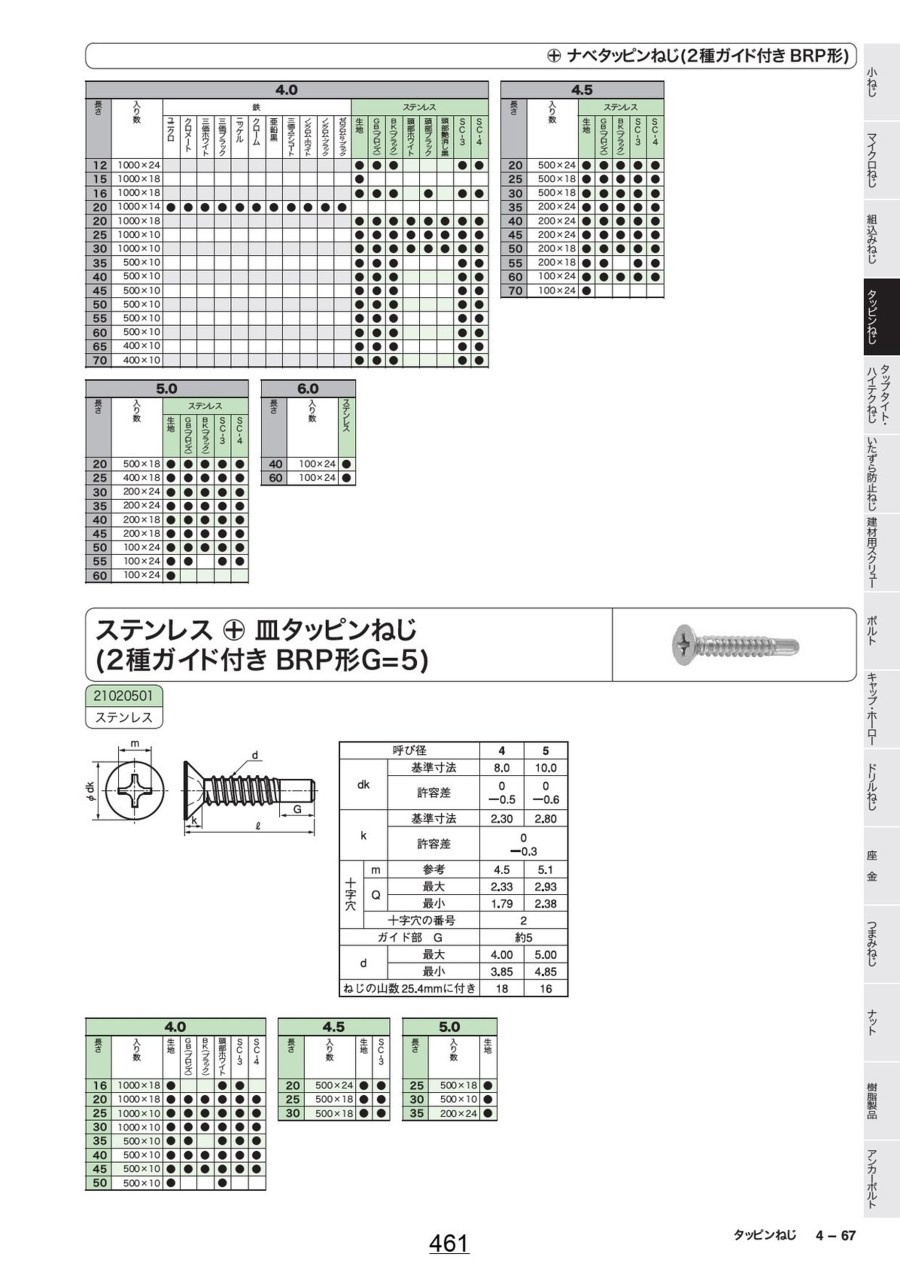

カタログ
商品担当おすすめ
ステンレス 十字穴付 皿タッピンねじ（2種ガイド付き BRP形 G=5）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q取り扱い材質は何でしょうか？
A
ステンレスです。
