メカニカル部品技術窓口
絞り込み条件
未確定：候補が84型番あります。
ねじの呼び(M)
~mm- 3
- 4
- 5
- 6
長さL(mm)
~mm- 6
- 8
- 10
- 12
- 14
- 15
- 16
- 20
- 25
- 30
- 40
材質
- スチール
- SWCH相当
- ステンレス
- SUS304相当
- ステンレス
表面処理
- 三価クロメート
- 三価ブラック
- 三価ホワイト
- ユニクロメッキ
- ユニクロメッキ
- クロメートメッキ
- クロメートメッキ
- 黒色クロメート
- ニッケルメッキ
- ニッケルメッキ
- クロームメッキ
- クロームメッキ
- 黒色塗装
- 黒色塗装
- なし
- なし
- 生地
ピッチ(mm)
~mm- 0.5
- 0.7
- 0.8
- 1
追加形状
販売単位
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 1日以内
- 9日以内
- 10日以内
十字穴付（+）トラス P=3（SW+JIS W組込）【1～1200個入り】
- 通常単価(税別)
- 300円～10,422円
- 税込単価
- 330円～11,464円
通常出荷日：在庫品1日目～10日目一部当日出荷可能
【材質】SWCH相当／SUS304相当。【表面処理】なし／三価ブラック／三価ホワイト／ユニクロメッキ／...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が84型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,840円 ( 6,424円 ) | 1日目 |
6,470円 ( 7,117円 ) | 1日目 |
6,210円 ( 6,831円 ) | 1日目 |
5,930円 ( 6,523円 ) | 1日目 |
6,650円 ( 7,315円 ) | 1日目 |
6,070円 ( 6,677円 ) | 1日目 |
5,840円 ( 6,424円 ) | 1日目 |
6,270円 ( 6,897円 ) | 1日目 |
7,528円 ( 8,281円 ) | 1日目 |
5,160円 ( 5,676円 ) | 1日目 |
5,740円 ( 6,314円 ) | 1日目 |
5,540円 ( 6,094円 ) | 1日目 |
5,310円 ( 5,841円 ) | 1日目 |
5,600円 ( 6,160円 ) | 1日目 |
5,700円 ( 6,270円 ) | 1日目 |
5,870円 ( 6,457円 ) | 1日目 |
5,430円 ( 5,973円 ) | 1日目 |
5,240円 ( 5,764円 ) | 1日目 |
5,100円 ( 5,610円 ) | 1日目 |
6,550円 ( 7,205円 ) | 1日目 |
4,870円 ( 5,357円 ) | 1日目 |
4,610円 ( 5,071円 ) | 1日目 |
5,490円 ( 6,039円 ) | 1日目 |
5,430円 ( 5,973円 ) | 1日目 |
4,660円 ( 5,126円 ) | 1日目 |
4,870円 ( 5,357円 ) | 1日目 |
4,740円 ( 5,214円 ) | 1日目 |
5,000円 ( 5,500円 ) | 1日目 |
5,450円 ( 5,995円 ) | 1日目 |
6,180円 ( 6,798円 ) | 1日目 |
4,670円 ( 5,137円 ) | 1日目 |
6,270円 ( 6,897円 ) | 1日目 |
6,030円 ( 6,633円 ) | 1日目 |
5,770円 ( 6,347円 ) | 1日目 |
6,040円 ( 6,644円 ) | 1日目 |
4,900円 ( 5,390円 ) | 1日目 |
6,160円 ( 6,776円 ) | 1日目 |
5,920円 ( 6,512円 ) | 1日目 |
9,590円 ( 10,549円 ) | 1日目 |
9,090円 ( 9,999円 ) | 1日目 |
8,200円 ( 9,020円 ) | 1日目 |
6,350円 ( 6,985円 ) | 1日目 |
6,090円 ( 6,699円 ) | 1日目 |
5,820円 ( 6,402円 ) | 1日目 |
6,250円 ( 6,875円 ) | 1日目 |
5,450円 ( 5,995円 ) | 1日目 |
5,270円 ( 5,797円 ) | 1日目 |
5,060円 ( 5,566円 ) | 1日目 |
5,320円 ( 5,852円 ) | 1日目 |
5,420円 ( 5,962円 ) | 1日目 |
5,580円 ( 6,138円 ) | 1日目 |
5,170円 ( 5,687円 ) | 1日目 |
4,990円 ( 5,489円 ) | 1日目 |
4,980円 ( 5,478円 ) | 1日目 |
4,850円 ( 5,335円 ) | 1日目 |
4,440円 ( 4,884円 ) | 1日目 |
5,420円 ( 5,962円 ) | 1日目 |
5,220円 ( 5,742円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【材質】SWCH相当／SUS304相当。
【表面処理】なし／三価ブラック／三価ホワイト／ユニクロメッキ／クロメートメッキ／黒色クロメート／ニッケルメッキ／黒ニッケル／クロームメッキ／三価ステンコート／黒色塗装。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
- 一部、下記の規格表に掲載されていても取扱いがなく、「仕様・寸法の指定」で選択できないサイズがございますのでご注意ください
- 一部、下記の規格表に掲載されていても取扱いがなく、「仕様・寸法の指定」で選択できないサイズがございますのでご注意ください
| ねじの呼び (d) | 小ねじ本体 | 平座金 外径(D1)X厚み(T) | ばね座金外径d1 (最大) | 座面から完全ネジ部までの最大値a | ||||
|---|---|---|---|---|---|---|---|---|
| 頭径 (dk) | 頭高 (k) | 十字穴 | ||||||
| 十字穴番号 | 翼長さm(参考) | |||||||
| M3 | 6.9 | 0 -0.5 | 1.9±0.15 | 1 | 2.9 | 8x0.5 | 5.5 | 3.2 |
| M4 | 9.4 | 0 -0.5 | 2.5±0.15 | 2 | 4.3 | 10x0.8 | 7 | 4.4 |
| M5 | 11.8 | 0 -0.6 | 3.1±0.15 | 5.0 | 12x0.8 | 8.5 | 5.2 | |
| M6 | 14 | 0 -0.7 | 3.7±0.2 | 3 | 6.3 | 13x1.0 | 11.5 | 6.3 |

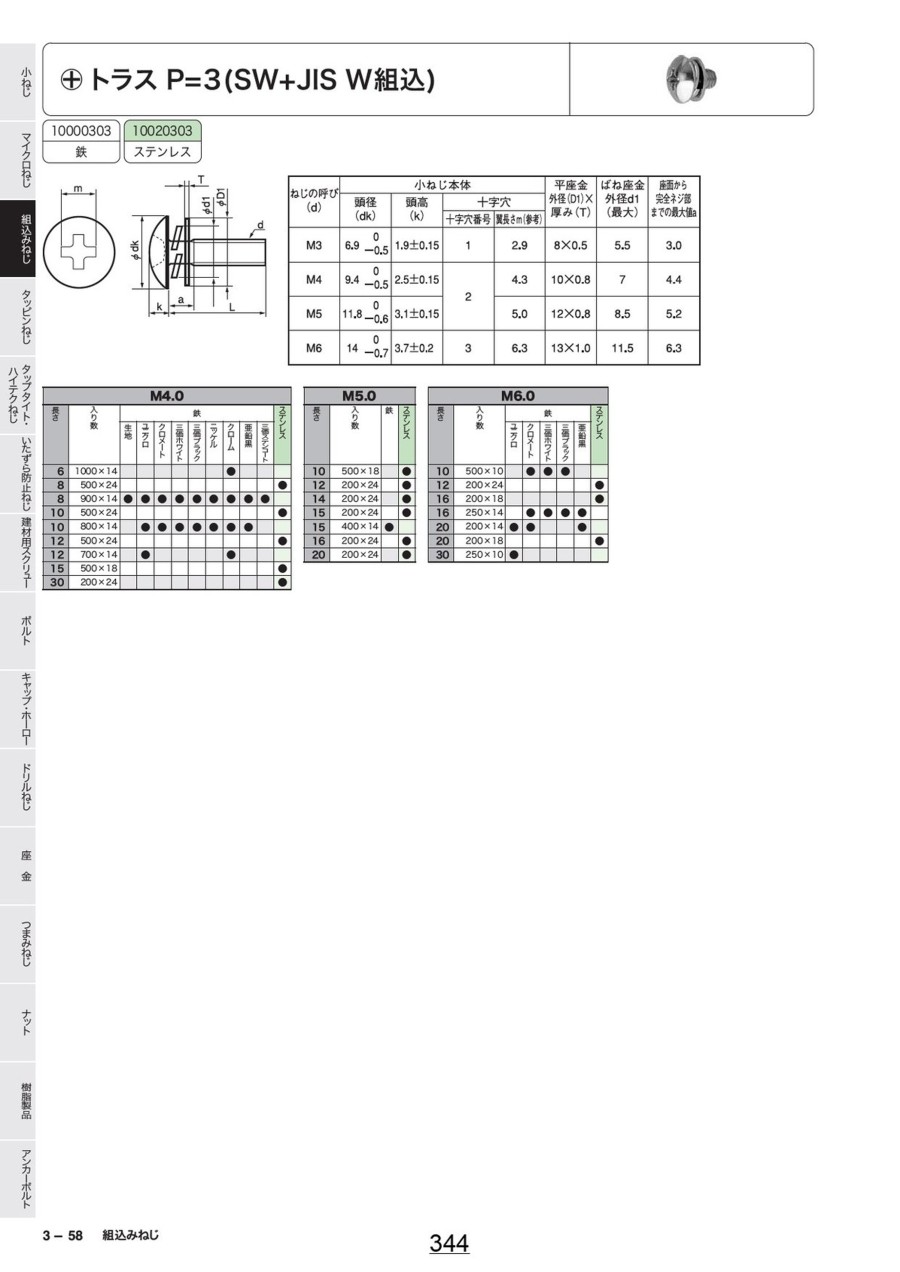

カタログ
商品担当おすすめ
十字穴付（+）トラス P=3（SW+JIS W組込）のレビュー
生産設備に対する機械要素部品として使用
5
5.02021/03/04
自社内利用の生産設備又は外販用FA機器に対する機械要素部品として使用しています。類似含め数多存在する汎用部品であるため、...もっと読む
0人が参考にしています。
