プラスマイナス穴付（+-） ナベ P=3（SW+JIS W組込）【1～1600個入り】
- 通常単価(税別)
- 54円～19,140円
- 税込単価
- 59円～21,054円
通常出荷日：在庫品1日目～10日目一部当日出荷可能
なべ頭形状のねじに、ばね＋平座金が組込れてはずれない形状です。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が108型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
300円 ( 330円 ) | 1日目 |
54円 ( 59円 ) | 1日目 |
19,140円 ( 21,054円 ) | 1日目 |
14,030円 ( 15,433円 ) | 1日目 |
14,570円 ( 16,027円 ) | 1日目 |
5,990円 ( 6,589円 ) | 1日目 |
5,960円 ( 6,556円 ) | 1日目 |
5,099円 ( 5,609円 ) | 1日目 |
5,990円 ( 6,589円 ) | 1日目 |
4,117円 ( 4,529円 ) | 1日目 |
3,676円 ( 4,044円 ) | 1日目 |
3,771円 ( 4,148円 ) | 1日目 |
5,190円 ( 5,709円 ) | 1日目 |
5,068円 ( 5,575円 ) | 1日目 |
5,910円 ( 6,501円 ) | 1日目 |
4,151円 ( 4,566円 ) | 1日目 |
6,810円 ( 7,491円 ) | 1日目 |
3,278円 ( 3,606円 ) | 1日目 |
4,413円 ( 4,854円 ) | 1日目 |
4,203円 ( 4,623円 ) | 1日目 |
4,053円 ( 4,458円 ) | 1日目 |
3,672円 ( 4,039円 ) | 1日目 |
3,853円 ( 4,238円 ) | 1日目 |
3,756円 ( 4,132円 ) | 1日目 |
3,657円 ( 4,023円 ) | 1日目 |
3,176円 ( 3,494円 ) | 1日目 |
4,576円 ( 5,034円 ) | 1日目 |
4,576円 ( 5,034円 ) | 1日目 |
4,023円 ( 4,425円 ) | 1日目 |
5,270円 ( 5,797円 ) | 1日目 |
3,909円 ( 4,300円 ) | 1日目 |
3,978円 ( 4,376円 ) | 1日目 |
3,648円 ( 4,013円 ) | 1日目 |
3,806円 ( 4,187円 ) | 1日目 |
4,885円 ( 5,374円 ) | 1日目 |
5,068円 ( 5,575円 ) | 1日目 |
4,573円 ( 5,030円 ) | 1日目 |
4,027円 ( 4,430円 ) | 1日目 |
4,186円 ( 4,605円 ) | 1日目 |
4,311円 ( 4,742円 ) | 1日目 |
3,746円 ( 4,121円 ) | 1日目 |
6,200円 ( 6,820円 ) | 1日目 |
6,100円 ( 6,710円 ) | 1日目 |
3,525円 ( 3,878円 ) | 1日目 |
5,013円 ( 5,514円 ) | 1日目 |
4,019円 ( 4,421円 ) | 1日目 |
1,921円 ( 2,113円 ) | 1日目 |
2,922円 ( 3,214円 ) | 10日目 |
4,866円 ( 5,353円 ) | 1日目 |
6,400円 ( 7,040円 ) | 1日目 |
4,214円 ( 4,635円 ) | 1日目 |
3,641円 ( 4,005円 ) | 1日目 |
2,843円 ( 3,127円 ) | 1日目 |
2,579円 ( 2,837円 ) | 1日目 |
3,138円 ( 3,452円 ) | 1日目 |
3,392円 ( 3,731円 ) | 1日目 |
3,291円 ( 3,620円 ) | 1日目 |
2,852円 ( 3,137円 ) | 1日目 |
3,964円 ( 4,360円 ) | 1日目 |
4,313円 ( 4,744円 ) | 1日目 |
詳細情報
基本情報
なべ頭形状のねじに、ばね＋平座金が組込れてはずれない形状です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
| ねじの 呼び | ピッチ P | 十字穴 の番号 | dk | k | m | 平座金 D1×T | ばね座金 d1 (最大) | a | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 基準 寸法 | 許容差 | 基準 寸法 | 許容差 | 参考 | ||||||
| M3 | 0.5 | 2 | 5.5 | 0 -0.5 | 2 | ±0.15 | 3.6 | 8×0.5 | 5.5 | 3.0 |
| M4 | 0.7 | 7 | 2.6 | 4.2 | 10×0.8 | 7 | 4.4 | |||
| M5 | 0.8 | 9 | 0 -0.6 | 3.3 | 4.9 | 12×0.8 | 8.5 | 5.2 | ||
| M6 | 1.0 | 3 | 10.5 | 0 -0.7 | 3.9 | ±0.2 | 6.3 | 13×1.0 | 11.5 | 6.3 |

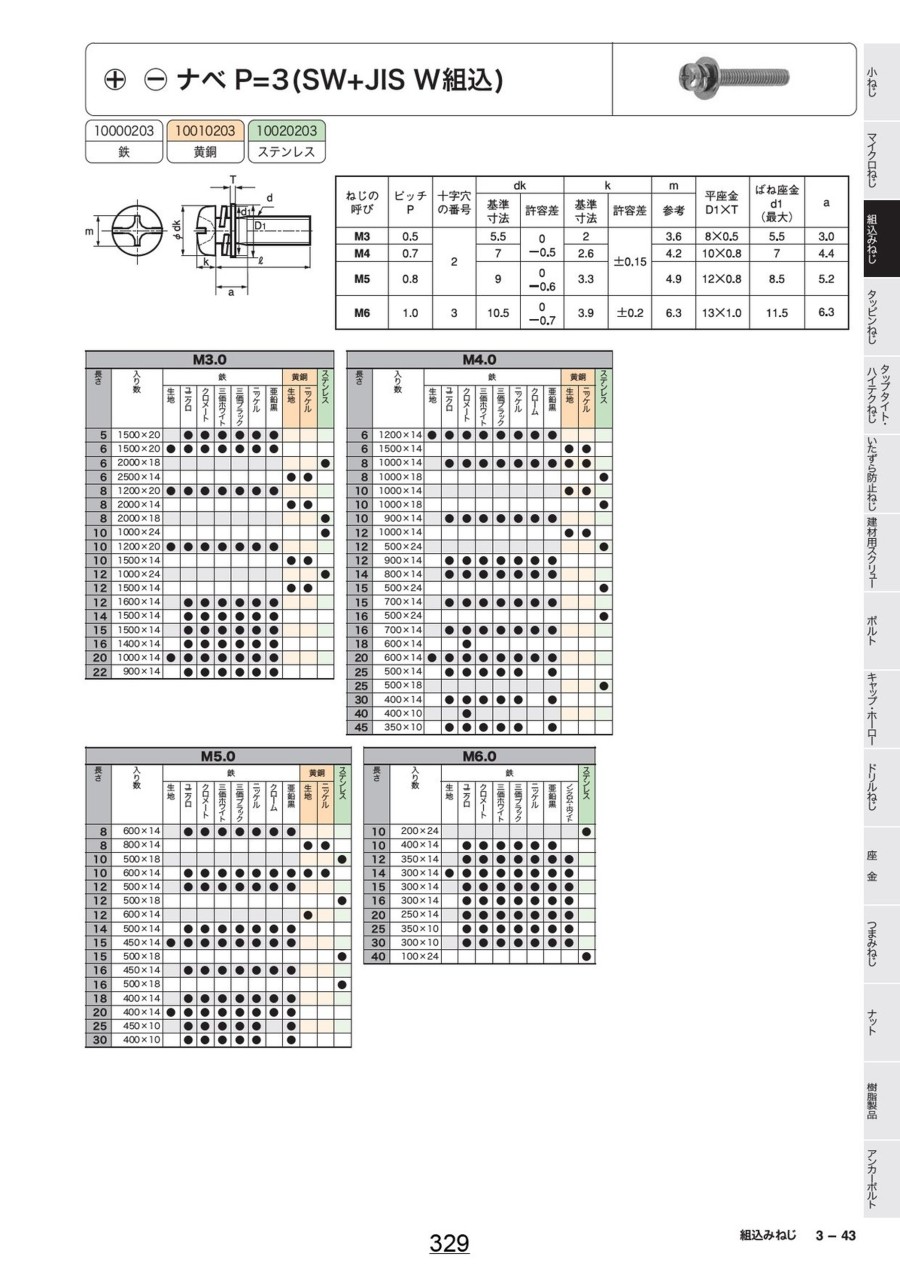

カタログ
商品担当おすすめ
プラスマイナス穴付（+-） ナベ P=3（SW+JIS W組込）のレビュー
仕様書の部品として
5
5.02020/02/23
仕様書の部品として製作する機器の仕様書にあったため、使用しました。問題はありません。
