メカニカル部品技術窓口
絞り込み条件
未確定：候補が757型番あります。
追加形状
材質
- スチール
- SWCH相当
- スチール
- ステンレス
- SUS304相当
- ステンレス
- 黄銅
- 黄銅
ねじの呼び(M)
~mm- 2
- 2.3
- 2.5
- 2.6
- 3
- 4
- 5
- 6
- 8
長さL(mm)
~mm- 3
- 4
- 5
- 6
- 7
- 8
- 10
- 12
- 13
- 14
- 15
- 16
- 18
- 20
- 22
- 24
- 25
- 28
- 30
- 32
- 33
- 35
- 37
- 38
- 40
- 45
- 50
- 55
- 60
- 65
- 70
- 75
販売単位
強度区分（スチール）
~mm- 4.8
強度区分（ステンレス）
~mm表面処理
- ノンクロム
- ノンクロム(亜鉛メッキ) 黒色
- ノンクロム白
- ノンクロム黒
- 三価クロメート
- 三価ブラック
- 三価ホワイト
- ユニクロメッキ
- ユニクロメッキ
- クロメートメッキ
- クロメートメッキ
- 黒色クロメート
- ニッケルメッキ
- ニッケルメッキ
- 銅下ニッケルメッキ
- 黒ニッケル
- クロームメッキ
- クロームメッキ
- 緩み止め剤塗布
- 三価ブラック+緩み止め剤塗布（アロック）
- 焼付け防止コート
- なし
- なし
- 黒色着色（薬品酸化）
ピッチ(mm)
~mm- 0.4
- 0.45
- 0.5
- 0.7
- 0.8
- 1
- 1.25
ねじ種類
~mm表面処理詳細
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 1日以内
- 9日以内
- 10日以内
十字穴付（+）ナベ I=3（SW+ISO W組込） 小ねじ【1～6000個入り】
- 通常単価(税別)
- 63円～46,055円
- 税込単価
- 69円～50,661円
通常出荷日：在庫品1日目～10日目一部当日出荷可能
なべ頭形状のねじに、ばね+平座金が組込れてはずれない形状です。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が757型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,700円 ( 20,570円 ) | 1日目 |
15,330円 ( 16,863円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
13,610円 ( 14,971円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
15,870円 ( 17,457円 ) | 1日目 |
13,490円 ( 14,839円 ) | 1日目 |
12,540円 ( 13,794円 ) | 1日目 |
14,030円 ( 15,433円 ) | 1日目 |
11,580円 ( 12,738円 ) | 1日目 |
63円 ( 69円 ) | 1日目 |
11,220円 ( 12,342円 ) | 1日目 |
12,230円 ( 13,453円 ) | 1日目 |
122円 ( 134円 ) | 1日目 |
133円 ( 146円 ) | 1日目 |
46,055円 ( 50,661円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
23,971円 ( 26,368円 ) | 1日目 |
30,959円 ( 34,055円 ) | 1日目 |
13,560円 ( 14,916円 ) | 1日目 |
25,806円 ( 28,387円 ) | 1日目 |
26,455円 ( 29,101円 ) | 1日目 |
22,732円 ( 25,005円 ) | 1日目 |
23,395円 ( 25,735円 ) | 1日目 |
19,104円 ( 21,014円 ) | 1日目 |
12,470円 ( 13,717円 ) | 1日目 |
12,800円 ( 14,080円 ) | 1日目 |
13,370円 ( 14,707円 ) | 1日目 |
12,310円 ( 13,541円 ) | 1日目 |
12,200円 ( 13,420円 ) | 1日目 |
13,070円 ( 14,377円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
12,160円 ( 13,376円 ) | 1日目 |
10,070円 ( 11,077円 ) | 1日目 |
19,030円 ( 20,933円 ) | 1日目 |
18,160円 ( 19,976円 ) | 1日目 |
16,640円 ( 18,304円 ) | 1日目 |
15,110円 ( 16,621円 ) | 1日目 |
14,030円 ( 15,433円 ) | 1日目 |
14,680円 ( 16,148円 ) | 1日目 |
12,250円 ( 13,475円 ) | 1日目 |
10,920円 ( 12,012円 ) | 1日目 |
13,570円 ( 14,927円 ) | 1日目 |
15,980円 ( 17,578円 ) | 1日目 |
15,870円 ( 17,457円 ) | 1日目 |
13,920円 ( 15,312円 ) | 1日目 |
12,480円 ( 13,728円 ) | 1日目 |
13,810円 ( 15,191円 ) | 1日目 |
14,140円 ( 15,554円 ) | 1日目 |
14,460円 ( 15,906円 ) | 1日目 |
11,930円 ( 13,123円 ) | 1日目 |
11,770円 ( 12,947円 ) | 1日目 |
101円 ( 111円 ) | 1日目 |
13,270円 ( 14,597円 ) | 1日目 |
16,640円 ( 18,304円 ) | 1日目 |
16,200円 ( 17,820円 ) | 1日目 |
15,440円 ( 16,984円 ) | 1日目 |
14,460円 ( 15,906円 ) | 1日目 |
詳細情報
基本情報
なべ頭形状のねじに、ばね+平座金が組込れてはずれない形状です。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報

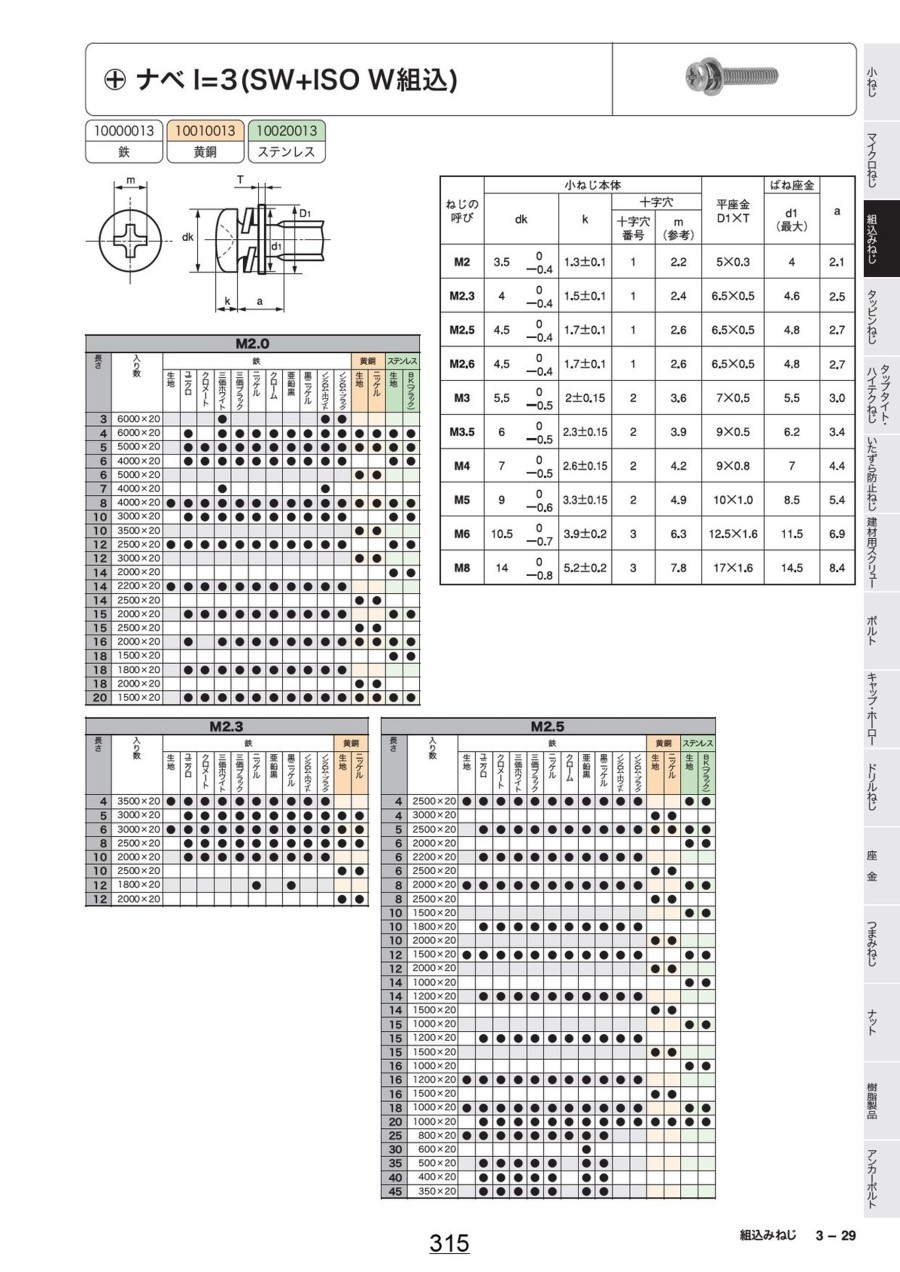

外形図
規格表
| ねじの 呼び | 小ねじ本体 | 平座金 D1×T | ばね座金 | a | ||||
|---|---|---|---|---|---|---|---|---|
| dk | k | 十字穴 | d1 （最大） | |||||
| 十字穴 番号 | ｍ （参考） | |||||||
| M2 | 3.5 | 0 -0.4 | 1.3±0.1 | 1 | 2.2 | 5×0.3 | 4 | 2.1 |
| M2.3 | 4 | 0 -0.4 | 1.5±0.1 | 1 | 2.4 | 6.5×0.5 | 4.6 | 2.5 |
| M2.5 | 4.5 | 0 -0.4 | 1.7±0.1 | 1 | 2.6 | 6.5×0.5 | 4.8 | 2.7 |
| M2.6 | 4.5 | 0 -0.4 | 1.7±0.1 | 1 | 2.6 | 6.5×0.5 | 4.8 | 2.7 |
| M3 | 5.5 | 0 -0.5 | 2±0.15 | 2 | 3.6 | 7×0.5 | 5.5 | 3.0 |
| M3.5 | 6 | 0 -0.5 | 2.3±0.15 | 2 | 3.9 | 9×0.5 | 6.2 | 3.4 |
| M4 | 7 | 0 -0.5 | 2.6±0.15 | 2 | 4.2 | 9×0.8 | 7 | 4.4 |
| M5 | 9 | 0 -0.6 | 3.3±0.15 | 2 | 4.9 | 10×1.0 | 8.5 | 5.4 |
| M6 | 10.50 | 0 -0.7 | 3.9±0.2 | 3 | 6.3 | 12.5×1.6 | 11.5 | 6.9 |
| M8 | 14 | 0 -0.8 | 5.2±0.2 | 3 | 7.8 | 17×1.6 | 14.5 | 8.4 |
カタログ
商品担当おすすめ
十字穴付（+）ナベ I=3（SW+ISO W組込） 小ねじのレビュー
機器組み立て用
5
5.02023/05/31
自社製品の組み立て用に使用しました。スプリングワッシャとワッシャを組み合わせる手間が省けるのがとてもありがたいです。
0人が参考にしています。
スペースの取り付けに使用しています
4
4.02023/03/23
設計製作を行っているカスタム品の検査用治工具のスペースなどの固定と取り付けに使用しています。納品後に取り外すところではな...もっと読む
0人が参考にしています。
機器の錆びたボルトの交換用で使用。
5
5.02021/06/07
機器の錆びたボルトの交換用で使用。
このメーカーのネジ類の購入が単価が安く多いのが実情です。
国産と違いなく品質も毎度問...もっと読む
0人が参考にしています。
撮像機器の判定装置
5
5.02020/01/25
撮像機器の判定装置に 納期、種類共に問題なし。寸法を細かく指定できると更に使いやすい
0人が参考にしています。
