ＳＵＮＣＯ

鍛造蝶ボルト 1種【1～300個入り】

Name: 鍛造 蝶ボルト 1種【1～300個入り】
Brand: ＳＵＮＣＯ
SKU: 221000545706
Rating: 4.5 (4 reviews)

カタログ

通常単価(税別): 1,270円～256,249円

税込単価: 1,397円～281,874円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

取っ手部分の羽根が蝶の形状で、手で簡単に締めたり緩めたりできるツマミボルトです。

4.54.5

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

よく一緒に見られています

ＳＵＮＣＯ

冷間蝶ボルト Rタイプ

通常価格(税別)： 300円 (税込価格：330円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＳＵＮＣＯ

冷間蝶ボルト Hタイプ三星産業貿易製

通常価格(税別)： 400円 (税込価格：440円)

通常出荷日：在庫品1日目

未確定：候補が113型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

長さL

(mm)

ピッチ

(mm)

材質

表面処理

追加形状

販売単位

呼び寸法

ねじ種類

ねじM径

サイズ（X表記）

サイズ（-表記）

表面処理詳細

RoHS?

最小発注数量

5	10	0.8	[ステンレス] SUS316L	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M5	M5X10	M5-10	-	10	1個
5	12	0.8	[ステンレス] SUS316L	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M5	M5X12	M5-12	-	10	1個
6	10	1	[ステンレス] SUS316L	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M6	M6X10	M6-10	-	10	1個
6	12	1	[ステンレス] SUS316L	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M6	M6X12	M6-12	-	10	1個
6	15	1	[ステンレス] SUS316L	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M6	M6X15	M6-15	-	10	1個
6	20	1	[ステンレス] SUS316L	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M6	M6X20	M6-20	-	10	1個
6	30	1	[ステンレス] SUS316L	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M6	M6X30	M6-30	-	10	1個
6	40	1	[ステンレス] SUS316L	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M6	M6X40	M6-40	-	10	1個
8	15	1.25	[ステンレス] SUS316L	[なし] なし	標準	箱・パック	-	全ねじ	M8	M8X15	M8-15	-	10	1パック 150個入り
8	20	1.25	[ステンレス] SUS316L	[なし] なし	標準	箱・パック	-	全ねじ	M8	M8X20	M8-20	-	10	1パック 130個入り
8	25	1.25	[ステンレス] SUS316L	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M8	M8X25	M8-25	-	10	1個
8	35	1.25	[ステンレス] SUS316L	[なし] なし	標準	箱・パック	-	全ねじ	M8	M8X35	M8-35	-	10	1パック 100個入り
10	20	1.5	[ステンレス] SUS316L	[なし] なし	標準	箱・パック	-	全ねじ	M10	M10X20	M10-20	-	10	1パック 70個入り
10	25	1.5	[ステンレス] SUS316L	[なし] なし	標準	箱・パック	-	全ねじ	M10	M10X25	M10-25	-	10	1パック 70個入り
10	30	1.5	[ステンレス] SUS316L	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M10	M10X30	M10-30	-	10	1個
12	35	1.75	[ステンレス] SUS316L	[なし] なし	標準	箱・パック	-	全ねじ	M12	M12X35	M12-35	-	10	1パック 30個入り
12	40	1.75	[ステンレス] SUS316L	[なし] なし	標準	箱・パック	-	全ねじ	M12	M12X40	M12-40	-	10	1パック 30個入り
6	20	1	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M6	M6X20	M6-20	-	10	1パック 250個入り
8	15	1.25	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M8	M8X15	M8-15	-	10	1パック 150個入り
8	20	1.25	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M8	M8X20	M8-20	-	10	1パック 130個入り
8	60	1.25	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M8	M8X60	M8-60	-	10	1パック 70個入り
10	15	1.5	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M10	M10X15	M10-15	-	10	1パック 70個入り
10	20	1.5	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M10	M10X20	M10-20	-	10	1パック 70個入り
10	25	1.5	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M10	M10X25	M10-25	-	10	1パック 70個入り
12	20	1.75	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M12	M12X20	M12-20	-	10	1パック 40個入り
12	25	1.75	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	バラ(1個から購入可能)	-	全ねじ	M12	M12X25	M12-25	-	10	1個
12	30	1.75	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M12	M12X30	M12-30	-	10	1パック 40個入り
12	35	1.75	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M12	M12X35	M12-35	-	10	1パック 30個入り
12	40	1.75	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M12	M12X40	M12-40	-	10	1パック 30個入り
12	45	1.75	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M12	M12X45	M12-45	-	10	1パック 30個入り
12	60	1.75	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M12	M12X60	M12-60	-	10	1パック 25個入り
12	70	1.75	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M12	M12X70	M12-70	-	10	1パック 25個入り
16	25	2	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M16	M16X25	M16-25	-	10	1パック 25個入り
16	30	2	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	バラ(1個から購入可能)	-	全ねじ	M16	M16X30	M16-30	-	10	1個
16	35	2	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M16	M16X35	M16-35	-	10	1パック 20個入り
16	40	2	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	バラ(1個から購入可能)	-	全ねじ	M16	M16X40	M16-40	-	10	1個
16	45	2	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M16	M16X45	M16-45	-	10	1パック 20個入り
16	50	2	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	バラ(1個から購入可能)	-	全ねじ	M16	M16X50	M16-50	-	10	1個
16	60	2	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M16	M16X60	M16-60	-	10	1パック 15個入り
16	70	2	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M16	M16X70	M16-70	-	10	1パック 15個入り
16	80	2	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M16	M16X80	M16-80	-	10	1パック 15個入り
16	100	2	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	箱・パック	-	全ねじ	M16	M16X100	M16-100	-	10	1パック 10個入り
20	40	2.5	[スチール] SWCH相当	[三価クロメート] 三価ホワイト	標準	バラ(1個から購入可能)	-	全ねじ	M20	M20X40	M20-40	-	10	1個
4	30	0.7	[ステンレス] ステンレス	[なし] なし	-	箱・パック	4.0	全ねじ	M4	M4X30	M4-30	-	10	1パック 300個入り
5	10	0.8	[ステンレス] SUS304相当	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M5	M5X10	M5-10	-	10	1個
5	12	0.8	[ステンレス] SUS304相当	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M5	M5X12	M5-12	-	10	1個
5	20	0.8	[ステンレス] SUS304相当	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M5	M5X20	M5-20	-	10	1個
5	25	0.8	[ステンレス] SUS304相当	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M5	M5X25	M5-25	-	10	1個
5	30	0.8	[ステンレス] SUS304相当	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M5	M5X30	M5-30	-	10	1個
5	40	0.8	[ステンレス] SUS304相当	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M5	M5X40	M5-40	-	10	1個
5	50	0.8	[ステンレス] SUS304相当	[なし] なし	標準	箱・パック	-	全ねじ	M5	M5X50	M5-50	-	10	1パック 200個入り
5	60	0.8	[ステンレス] SUS304相当	[なし] なし	標準	箱・パック	-	全ねじ	M5	M5X60	M5-60	-	10	1パック 200個入り
6	10	1	[ステンレス] SUS304相当	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M6	M6X10	M6-10	-	10	1個
6	12	1	[ステンレス] SUS304相当	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M6	M6X12	M6-12	-	10	1個
6	15	1	[ステンレス] SUS304相当	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M6	M6X15	M6-15	-	10	1個
6	20	1	[ステンレス] SUS304相当	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M6	M6X20	M6-20	-	10	1個
6	25	1	[ステンレス] SUS304相当	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M6	M6X25	M6-25	-	10	1個
6	30	1	[ステンレス] SUS304相当	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M6	M6X30	M6-30	-	10	1個
6	35	1	[ステンレス] SUS304相当	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M6	M6X35	M6-35	-	10	1個
6	40	1	[ステンレス] SUS304相当	[なし] なし	標準	バラ(1個から購入可能)	-	全ねじ	M6	M6X40	M6-40	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
1,440円 ( 1,584円 )	1日目
1,580円 ( 1,738円 )	1日目
1,580円 ( 1,738円 )	1日目
1,580円 ( 1,738円 )	1日目
1,580円 ( 1,738円 )	1日目
1,580円 ( 1,738円 )	1日目
1,580円 ( 1,738円 )	1日目
256,249円 ( 281,874円 )	1日目
246,519円 ( 271,171円 )	1日目
4,370円 ( 4,807円 )	1日目
186,566円 ( 205,223円 )	1日目
222,944円 ( 245,238円 )	1日目
222,961円 ( 245,257円 )	1日目
4,910円 ( 5,401円 )	1日目
110,124円 ( 121,136円 )	1日目
141,667円 ( 155,834円 )	1日目
145,306円 ( 159,837円 )	1日目
92,438円 ( 101,682円 )	1日目
95,743円 ( 105,317円 )	1日目
56,047円 ( 61,652円 )	1日目
82,439円 ( 90,683円 )	1日目
80,042円 ( 88,046円 )	1日目
79,989円 ( 87,988円 )	1日目
36,455円 ( 40,101円 )	1日目
1,620円 ( 1,782円 )	在庫品1日目当日出荷可能
40,505円 ( 44,556円 )	1日目
27,310円 ( 30,041円 )	1日目
30,456円 ( 33,502円 )	1日目
34,754円 ( 38,229円 )	1日目
29,865円 ( 32,852円 )	1日目
32,590円 ( 35,849円 )	1日目
48,400円 ( 53,240円 )	1日目
4,570円 ( 5,027円 )	在庫品1日目当日出荷可能
38,720円 ( 42,592円 )	1日目
4,570円 ( 5,027円 )	1日目
35,840円 ( 39,424円 )	1日目
4,570円 ( 5,027円 )	1日目
29,850円 ( 32,835円 )	1日目
28,140円 ( 30,954円 )	1日目
30,018円 ( 33,020円 )	1日目
23,039円 ( 25,343円 )	1日目
6,620円 ( 7,282円 )	1日目
226,067円 ( 248,674円 )	1日目
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,280円 ( 1,408円 )	在庫品1日目当日出荷可能
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能
1,310円 ( 1,441円 )	1日目
1,330円 ( 1,463円 )	在庫品1日目当日出荷可能
1,360円 ( 1,496円 )	在庫品1日目当日出荷可能
152,666円 ( 167,933円 )	1日目
172,377円 ( 189,615円 )	1日目
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能
1,310円 ( 1,441円 )	1日目
1,330円 ( 1,463円 )	在庫品1日目当日出荷可能
1,340円 ( 1,474円 )	在庫品1日目当日出荷可能
1,360円 ( 1,496円 )	在庫品1日目当日出荷可能
1,370円 ( 1,507円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	1日目
1,400円 ( 1,540円 )	1日目

基本情報
商品情報

基本情報

取っ手部分の羽根が蝶の形状で、手で簡単に締めたり緩めたりできるツマミボルトです。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

商品情報

鉄、ステンレス、SUS316L

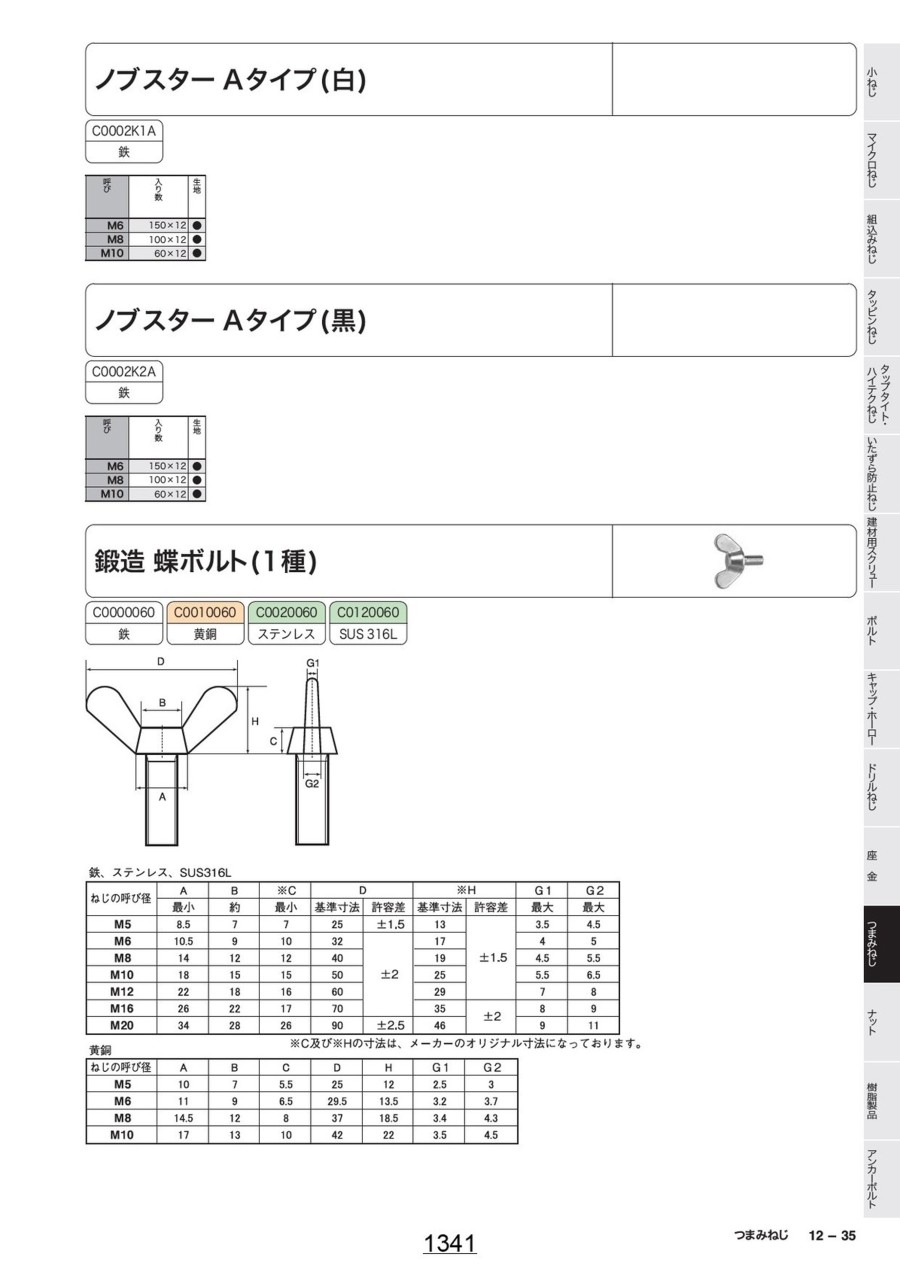

ねじの呼び径	A	B	※C	D		※H		G1	G2
ねじの呼び径	最小	約	最小	基準寸法	許容差	基準寸法	許容差	最大	最大
M5	8.5	7	7	25	±1.5	13	±1.5	3.5	4.5
M6	10.5	9	10	32	±2	17		4	5
M8	14	12	12	40		19		4.5	5.5
M10	18	15	15	50		25		5.5	6.5
M12	22	18	16	60		29		7	8
M16	26	22	17	70		35	±2	8	9
M20	34	28	26	90	±2.5	46	±2	9	11

※C及び※Hの寸法は、メーカーのオリジナル寸法になっております。

黄銅

ねじの呼び径	A	B	C	D	H	G1	G2
M5	10	7	5.5	25	12	2.5	3
M6	11	9	6.5	29.5	13.5	3.2	3.7
M8	14.5	12	8	37	18.5	3.4	4.3
M10	17	13	10	42	22	3.5	4.5
