プレス蝶ボルト（SWCH相当・チタン）【1～600個入り】
- 通常単価(税別)
- 300円～11,763円
- 税込単価
- 330円～12,939円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
【材質】SWCH相当 チタン。 【表面処理】なし 三価クロメート三価ブラック 三価ホワイト ユニクロメ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が127型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,799円 ( 10,779円 ) | 1日目 |
9,702円 ( 10,672円 ) | 1日目 |
9,763円 ( 10,739円 ) | 9日目 |
8,409円 ( 9,250円 ) | 1日目 |
8,588円 ( 9,447円 ) | 1日目 |
7,914円 ( 8,705円 ) | 1日目 |
7,400円 ( 8,140円 ) | 1日目 |
5,790円 ( 6,369円 ) | 9日目 |
6,386円 ( 7,025円 ) | 9日目 |
7,962円 ( 8,758円 ) | 9日目 |
7,320円 ( 8,052円 ) | 9日目 |
6,533円 ( 7,186円 ) | 1日目 |
7,962円 ( 8,758円 ) | 1日目 |
8,069円 ( 8,876円 ) | 1日目 |
8,059円 ( 8,865円 ) | 1日目 |
7,624円 ( 8,386円 ) | 1日目 |
7,246円 ( 7,971円 ) | 1日目 |
6,350円 ( 6,985円 ) | 1日目 |
6,070円 ( 6,677円 ) | 1日目 |
5,910円 ( 6,501円 ) | 1日目 |
7,286円 ( 8,015円 ) | 1日目 |
7,373円 ( 8,110円 ) | 1日目 |
7,402円 ( 8,142円 ) | 1日目 |
7,442円 ( 8,186円 ) | 1日目 |
6,730円 ( 7,403円 ) | 1日目 |
6,300円 ( 6,930円 ) | 1日目 |
5,480円 ( 6,028円 ) | 1日目 |
6,550円 ( 7,205円 ) | 1日目 |
6,550円 ( 7,205円 ) | 1日目 |
6,580円 ( 7,238円 ) | 1日目 |
5,980円 ( 6,578円 ) | 1日目 |
6,160円 ( 6,776円 ) | 1日目 |
5,390円 ( 5,929円 ) | 1日目 |
5,550円 ( 6,105円 ) | 1日目 |
5,050円 ( 5,555円 ) | 1日目 |
5,120円 ( 5,632円 ) | 1日目 |
6,640円 ( 7,304円 ) | 1日目 |
6,370円 ( 7,007円 ) | 1日目 |
6,050円 ( 6,655円 ) | 1日目 |
5,720円 ( 6,292円 ) | 1日目 |
5,610円 ( 6,171円 ) | 1日目 |
5,230円 ( 5,753円 ) | 1日目 |
5,140円 ( 5,654円 ) | 1日目 |
6,350円 ( 6,985円 ) | 1日目 |
6,110円 ( 6,721円 ) | 1日目 |
6,671円 ( 7,338円 ) | 1日目 |
5,990円 ( 6,589円 ) | 9日目 |
6,610円 ( 7,271円 ) | 1日目 |
6,650円 ( 7,315円 ) | 1日目 |
6,470円 ( 7,117円 ) | 1日目 |
6,290円 ( 6,919円 ) | 1日目 |
6,310円 ( 6,941円 ) | 1日目 |
6,340円 ( 6,974円 ) | 1日目 |
6,350円 ( 6,985円 ) | 1日目 |
6,370円 ( 7,007円 ) | 1日目 |
6,060円 ( 6,666円 ) | 1日目 |
5,330円 ( 5,863円 ) | 1日目 |
5,900円 ( 6,490円 ) | 1日目 |
5,910円 ( 6,501円 ) | 1日目 |
5,930円 ( 6,523円 ) | 1日目 |
詳細情報
基本情報
【材質】SWCH相当 チタン。
【表面処理】なし 三価クロメート三価ブラック 三価ホワイト ユニクロメッキ クロメートメッキクロメートメッキ グリーンクロメート 黒色クロメート ニッケルメッキ クロームメッキ ジャーマン ブラウンメッキ スズコバルト。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

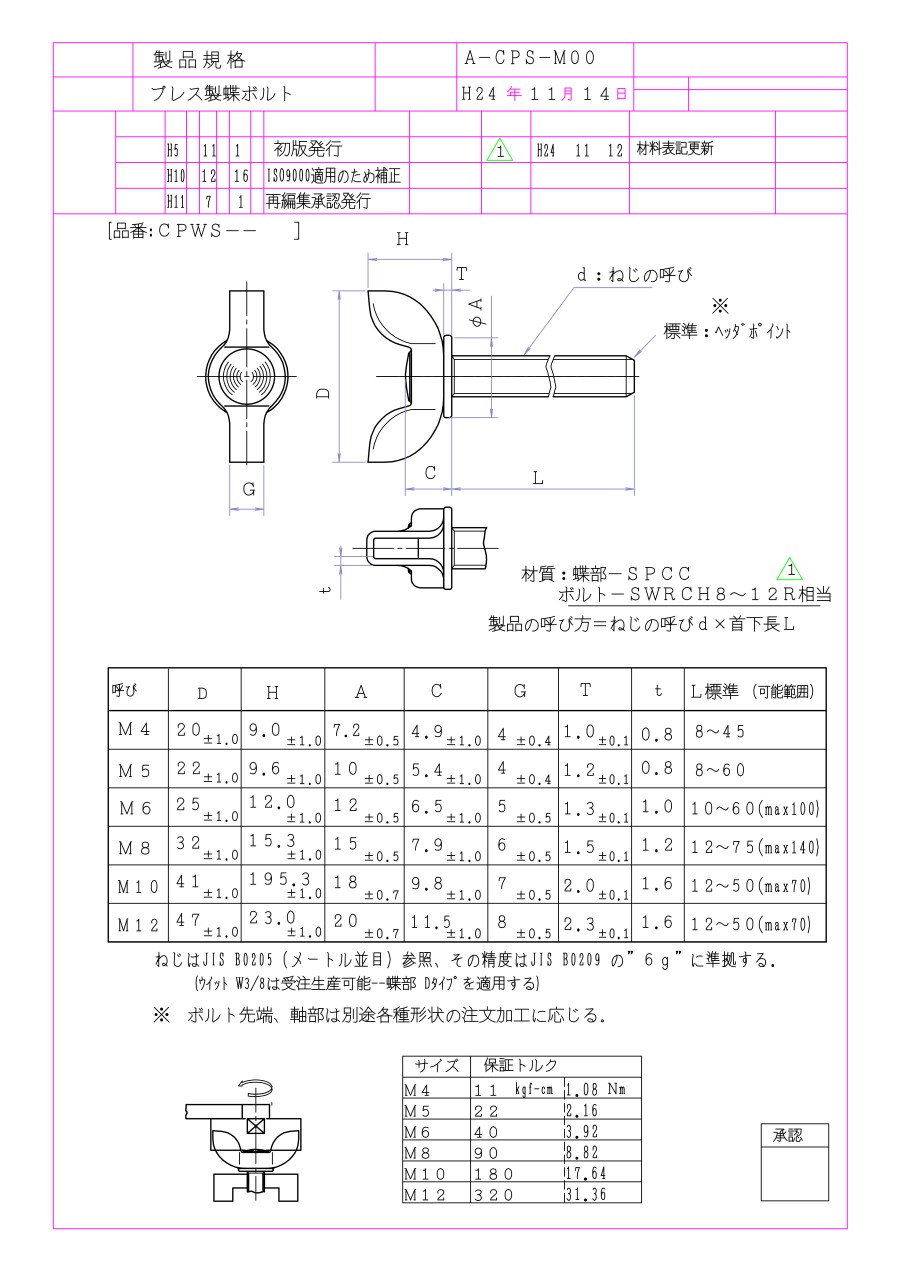

商品情報
| ねじの呼び | D | H | C | A | T | G | t | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M4 | 20 | ±1.0 | 9.0 | ±1.0 | 4.9 | ±1.0 | 7.2 | ±0.5 | 1.0 | ±0.1 | 4 | ±0.3 | 0.8 |
| M5 | 22 | ±1.0 | 9.6 | ±1.0 | 5.4 | ±1.0 | 10.0 | ±0.5 | 1.0 | ±0.1 | 4 | ±0.4 | 0.8 |
| M6 | 25 | ±1.0 | 12.0 | ±1.0 | 6.5 | ±1.0 | 12.0 | ±0.5 | 1.0 | ±0.1 | 5 | ±0.5 | 1.0 |
| M8 | 32 | ±1.0 | 15.3 | ±1.0 | 7.9 | ±1.0 | 15.0 | ±0.5 | 1.0 | ±0.1 | 6 | ±0.5 | 1.2 |
| M10 | 41 | ±1.0 | 19.3 | ±1.0 | 9.8 | ±1.0 | 18.0 | ±0.7 | 1.0 | ±0.1 | 7 | ±0.5 | 1.6 |
| M12 | 47 | ±1.0 | 23.0 | ±1.0 | 11.5 | ±1.0 | 20.0 | ±0.7 | 1.0 | ±0.1 | 8 | ±0.5 | 1.6 |
カタログ
商品担当おすすめ
ミスミ
蝶ボルト-単品・小箱-
ＳＵＮＣＯ
冷間蝶ボルト Rタイプ
オー・ピー・ジ
冷間蝶ボルト
プレス蝶ボルト（SWCH相当・チタン）のレビュー
部品の固定
4
4.02022/02/28
手でひねって部品の固定する蝶ボルトを探していてこちらの商品を購入しました。普通に良い商品だと思います。
0人が参考にしています。
搬送固定ジグの手締め固定に
5
5.02019/06/04
搬送固定ジグの手締め固定用に購入しました．長いものが簡単に手に入り便利です．
0人が参考にしています。
位置調整ネジとして使いました。
4
4.02019/04/06
価格優先でプレスのこれを選択しました。負荷がたいして大きくない状態で位置調整をするので、強度も使用感も全く問題ありません...もっと読む
0人が参考にしています。
板金の締め付けに
5
5.02018/04/13
板金の締め付けに使用しています。お手軽に購入できて重宝しています。
