溝付ナット（キャッスルナット） 低形1種【1～300個入り】
- 通常単価(税別)
- 110円～60,128円
- 税込単価
- 121円～66,141円
通常出荷日：1日目～10日目
溝付きナット又はキャッスルナットと言われゆるみ止めナット。【特長】・通常の六角ナットにみぞが付いた形状...
詳細を確認- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
125円 ( 138円 ) | 1日目 |
530円 ( 583円 ) | 1日目 |
60,128円 ( 66,141円 ) | 1日目 |
44,323円 ( 48,755円 ) | 1日目 |
110円 ( 121円 ) | 1日目 |
171円 ( 188円 ) | 1日目 |
509円 ( 560円 ) | 1日目 |
580円 ( 638円 ) | 1日目 |
16,584円 ( 18,242円 ) | 1日目 |
16,964円 ( 18,660円 ) | 1日目 |
20,713円 ( 22,784円 ) | 10日目 |
16,800円 ( 18,480円 ) | 1日目 |
17,349円 ( 19,084円 ) | 1日目 |
510円 ( 561円 ) | 1日目 |
詳細情報
基本情報
溝付きナット又はキャッスルナットと言われゆるみ止めナット。
【特長】
・通常の六角ナットにみぞが付いた形状で、ねじのゆるみ止め機能がある。
・相手のボルトに開けた貫通穴とナットのみぞを通して割りピンを差し込むタイプ。
・六角部に切り込みがあり、ナットの高さが低いタイプ。
・ナットの高さが気になるところに使用。
【用途】
・締結、固定に便利。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
溝付ナット（キャッスルナット） 低形 1種の商品概要

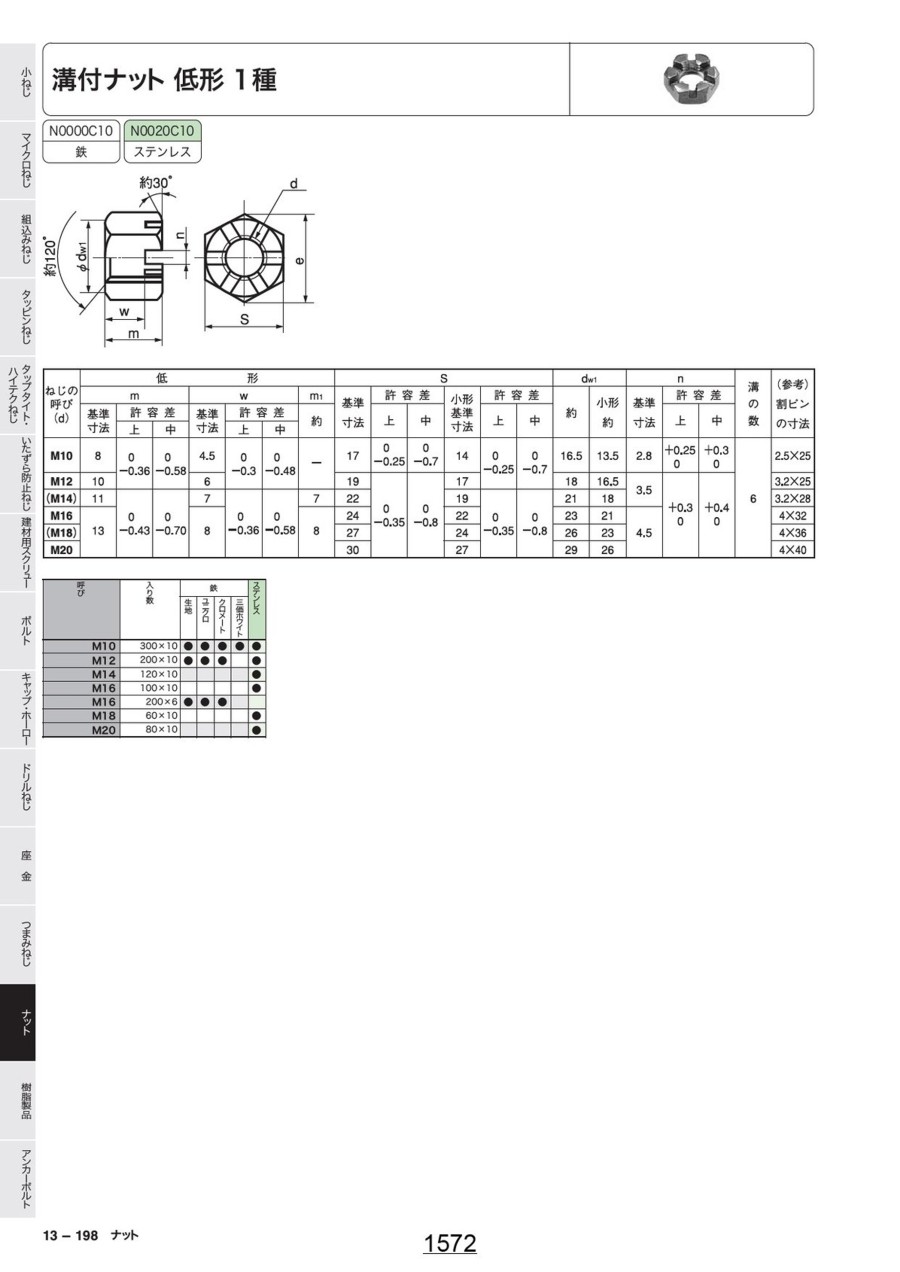

外形図
| ねじの呼び（d） | 低形 | S | dw1 | n | 溝 の 数 | （参考） 割ビンの 寸法 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| m | w | m1 | 基準 寸法 | 許容差 | 小形 基準 寸法 | 許容差 | 約 | 小形 約 | 基準 寸法 | 許容差 | ||||||||||
| 基準 寸法 | 許容差 | 基準 寸法 | 許容差 | 約 | 上 | 中 | 上 | 中 | 上 | 中 | ||||||||||
| 上 | 中 | 上 | 中 | |||||||||||||||||
| M10 | 8 | 0 -0.36 | 0 -0.58 | 4.5 | 0 -0.3 | 0 -0.48 | - | 17 | 0 -0.25 | 0 -0.7 | 14 | 0 -0.25 | 0 -0.7 | 16.5 | 13.5 | 2.8 | +0.25 0 | +0.3 0 | 6 | 2.5×25 |
| M12 | 10 | 6 | 19 | 0 -0.35 | 0 -0.8 | 17 | 18 | 16.5 | 3.5 | +0.3 0 | +0.4 0 | 3.2×25 | ||||||||
| （M14） | 11 | 0 -0.43 | 0 -0.70 | 7 | 0-0.36 | 0 -0.58 | 7 | 22 | 19 | 0 -0.35 | 0 -0.8 | 21 | 18 | 3.2×28 | ||||||
| M16 | 13 | 8 | 8 | 24 | 22 | 23 | 21 | 4.5 | 4×32 | |||||||||||
| （M18） | 27 | 24 | 26 | 23 | 4×36 | |||||||||||||||
| M20 | 30 | 27 | 29 | 26 | 4×40 | |||||||||||||||
