イダリング【1～1000個入り】
- 通常単価(税別)
- 210円～22,540円
- 税込単価
- 231円～24,794円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
【特長】・くさび状にボルトのネジ部に食い込むため、その摩擦でゆるみ止め効果が発生します。・構造が簡単で...
詳細を確認- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が35型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
320円 ( 352円 ) | 1日目 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
530円 ( 583円 ) | 1日目 |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 1日目 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
1,560円 ( 1,716円 ) | 1日目 |
1,630円 ( 1,793円 ) | 1日目 |
3,160円 ( 3,476円 ) | 1日目 |
710円 ( 781円 ) | 1日目 |
1,440円 ( 1,584円 ) | 1日目 |
1,350円 ( 1,485円 ) | 1日目 |
1,680円 ( 1,848円 ) | 1日目 |
4,200円 ( 4,620円 ) | 1日目 |
12,140円 ( 13,354円 ) | 1日目 |
22,540円 ( 24,794円 ) | 1日目 |
320円 ( 352円 ) | 1日目 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
390円 ( 429円 ) | 1日目 |
400円 ( 440円 ) | 1日目 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 1日目 |
530円 ( 583円 ) | 1日目 |
540円 ( 594円 ) | 1日目 |
800円 ( 880円 ) | 1日目 |
1,560円 ( 1,716円 ) | 1日目 |
1,620円 ( 1,782円 ) | 1日目 |
210円 ( 231円 ) | 1日目 |
580円 ( 638円 ) | 1日目 |
8,942円 ( 9,836円 ) | 1日目 |
1,350円 ( 1,485円 ) | 1日目 |
1,640円 ( 1,804円 ) | 1日目 |
詳細情報
基本情報
【特長】
・くさび状にボルトのネジ部に食い込むため、その摩擦でゆるみ止め効果が発生します。
・構造が簡単であるため軽量化を計れます。
【材質】SWCH相当／SUS304相当。
【表面処理】なし／クロメートメッキ。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
商品概要

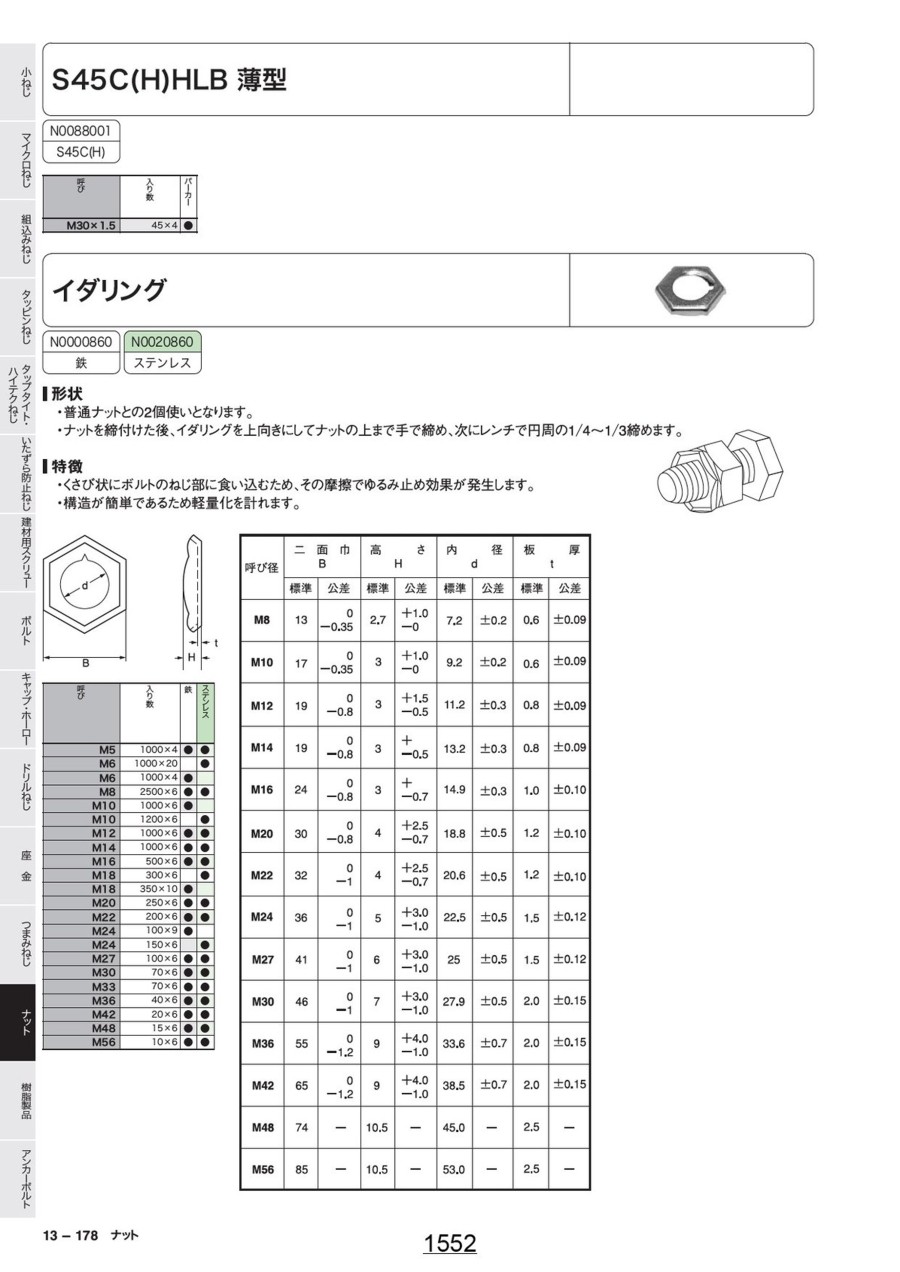

外形図
| 呼び径 | 二面巾 | 高さ | 内径 | 板厚 | ||||
|---|---|---|---|---|---|---|---|---|
| 標準 | 公差 | 標準 | 公差 | 標準 | 公差 | 標準 | 公差 | |
| M8 | 13 | 0 -0.35 | 2.7 | +1.0 -0 | 7.2 | ±0.2 | 0.6 | ±0.09 |
| M10 | 17 | 0 -0.35 | 3 | +1.0 -0 | 9.2 | ±0.2 | 0.6 | ±0.09 |
| M12 | 19 | 0 -0.8 | 3 | +1.5 -0.5 | 11.2 | ±0.3 | 0.8 | ±0.09 |
| M14 | 19 | 0 -0.8 | 3 | + -0.5 | 13.2 | ±0.3 | 0.8 | ±0.09 |
| M16 | 24 | 0 -0.8 | 3 | + -0.7 | 14.9 | ±0.3 | 1.0 | ±0.10 |
| M20 | 30 | 0 -0.8 | 4 | +2.5 -0.7 | 18.8 | ±0.5 | 1.2 | ±0.10 |
| M22 | 32 | 0 -1 | 4 | +2.5 -0.7 | 20.6 | ±0.5 | 1.2 | ±0.10 |
| M24 | 36 | 0 -1 | 5 | +3.0 -1.0 | 22.5 | ±0.5 | 1.5 | ±0.12 |
| M27 | 41 | 0 -1 | 6 | +3.0 -1.0 | 25 | ±0.5 | 1.5 | ±0.12 |
| M30 | 46 | 0 -1 | 7 | +3.0 -1.0 | 27.9 | ±0.5 | 2.0 | ±0.15 |
| M36 | 55 | 0 -1.2 | 9 | +4.0 -1.0 | 33.6 | ±0.7 | 2.0 | ±0.15 |
| M42 | 65 | 0 -1.2 | 9 | +4.0 -1.0 | 38.5 | ±0.7 | 2.0 | ±0.15 |
| M48 | 74 | - | 10.5 | - | 45.0 | - | 2.5 | - |
| M56 | 85 | - | 10.5 | - | 53.0 | - | 2.5 | - |
特長
- くさび状にボルトのねじ部に食い込むため、その摩擦でゆるみ止め効果が発生する。
- 構造が簡単であるため軽量化を計れる。
形状
- 普通ナットとの2個使い。
- ナットを締付けた後、イダリングを上向きにしてナットの上まで手で締め、次にレンチで円周の1/4～1/3締める。
