スプリングナット【1～2000個入り】
- 通常単価(税別)
- 216円～30,516円
- 税込単価
- 238円～33,568円
通常出荷日：在庫品1日目～10日目一部当日出荷可能
スプリングワッシャ（皿バネ座金）をカシめて一体化したナット。【特長】・分解時の紛失を防げる。・はめ忘れ...
詳細を確認- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が39型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
23,411円 ( 25,752円 ) | 1日目 |
15,741円 ( 17,315円 ) | 1日目 |
10,085円 ( 11,094円 ) | 1日目 |
8,135円 ( 8,949円 ) | 1日目 |
7,487円 ( 8,236円 ) | 1日目 |
7,563円 ( 8,319円 ) | 1日目 |
21,183円 ( 23,301円 ) | 1日目 |
14,124円 ( 15,536円 ) | 1日目 |
6,883円 ( 7,571円 ) | 1日目 |
18,355円 ( 20,191円 ) | 1日目 |
216円 ( 238円 ) | 1日目 |
6,665円 ( 7,332円 ) | 1日目 |
5,073円 ( 5,580円 ) | 1日目 |
4,689円 ( 5,158円 ) | 1日目 |
5,358円 ( 5,894円 ) | 1日目 |
18,503円 ( 20,353円 ) | 1日目 |
6,665円 ( 7,332円 ) | 1日目 |
5,334円 ( 5,867円 ) | 1日目 |
4,893円 ( 5,382円 ) | 1日目 |
5,386円 ( 5,925円 ) | 1日目 |
23,268円 ( 25,595円 ) | 1日目 |
8,702円 ( 9,572円 ) | 1日目 |
6,953円 ( 7,648円 ) | 1日目 |
6,413円 ( 7,054円 ) | 1日目 |
7,133円 ( 7,846円 ) | 1日目 |
6,758円 ( 7,434円 ) | 1日目 |
30,516円 ( 33,568円 ) | 1日目 |
21,767円 ( 23,944円 ) | 1日目 |
12,257円 ( 13,483円 ) | 1日目 |
9,066円 ( 9,973円 ) | 1日目 |
28,905円 ( 31,796円 ) | 1日目 |
19,826円 ( 21,809円 ) | 1日目 |
10,837円 ( 11,921円 ) | 1日目 |
8,666円 ( 9,533円 ) | 1日目 |
17,371円 ( 19,108円 ) | 10日目 |
217円 ( 239円 ) | 在庫品1日目当日出荷可能 |
218円 ( 240円 ) | 在庫品1日目当日出荷可能 |
224円 ( 246円 ) | 1日目 |
248円 ( 273円 ) | 1日目 |
詳細情報
基本情報
スプリングワッシャ（皿バネ座金）をカシめて一体化したナット。
【特長】
・分解時の紛失を防げる。
・はめ忘れがない。
・機械内部への落とし込みミスが防げる。
・在庫、購買のコストを低減できる。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報

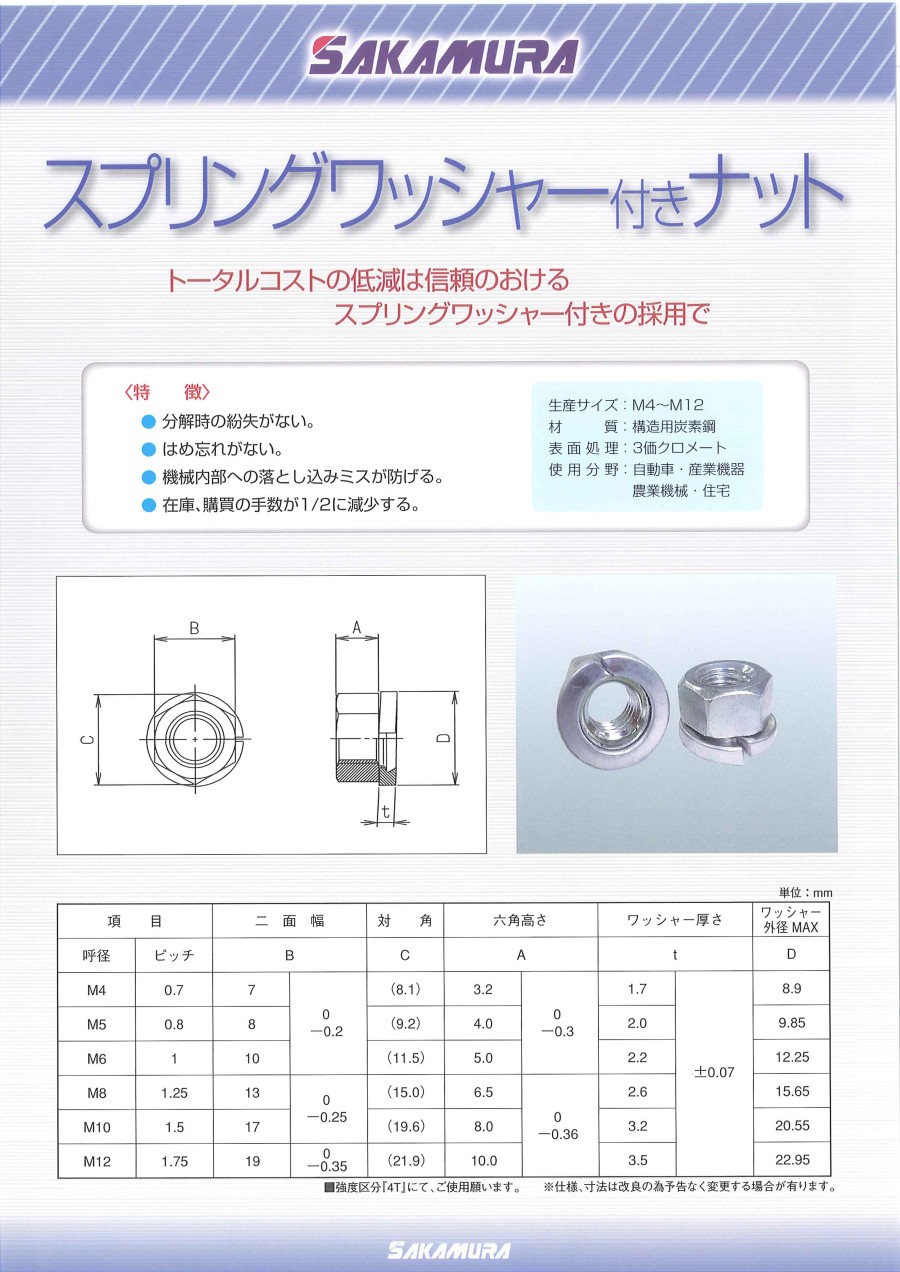

スプリングナットの外形図と寸法
| 呼び径 | ピッチ | 二面幅(S) | e | 六角高さ(H) | ワッシヤ―厚さ(t) | ワッシヤ― 外径(D) | |||
|---|---|---|---|---|---|---|---|---|---|
| 基本 寸法 | 許容差 | 約 | 基本 寸法 | 許容差 | 基本 寸法 | 許容差 | 最大 | ||
| M4 | 0.7 | 7 | 0 -0.2 | 8.1 | 3.2 | 0 -0.3 | 1.7 | ±0.07 | 8.9 |
| M5 | 0.8 | 8 | 9.2 | 4.0 | 2.0 | 9.85 | |||
| M6 | 1.0 | 10 | 11.5 | 5.0 | 2.2 | 12.25 | |||
| M8 | 1.25 | 13 | 0 -0.25 | 15.0 | 6.5 | 0 -0.36 | 2.6 | 15.65 | |
| M10 | 1.5 | 17 | 19.6 | 8.0 | 3.2 | 20.55 | |||
| M12 | 1.75 | 19 | 0 -0.35 | 21.9 | 10.0 | 3.5 | 22.95 | ||
