四角ナット JIS B-1163（切削）
- 通常単価(税別)
- 570円～3,820円
- 税込単価
- 627円～4,202円
通常出荷日：在庫品1日目当日出荷可能
四角形状のナット（スクエアナット）。相手側の角や隙間に合わせれば、ナットを押さえなくてもボルトを締める...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
1,550円 ( 1,705円 ) | 在庫品1日目当日出荷可能 |
1,610円 ( 1,771円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
660円 ( 726円 ) | 在庫品1日目当日出荷可能 |
1,290円 ( 1,419円 ) | 在庫品1日目当日出荷可能 |
3,820円 ( 4,202円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
四角形状のナット（スクエアナット）。
相手側の角や隙間に合わせれば、ナットを押さえなくてもボルトを締めることができます。
角部は面取りしています。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
外形図
寸法
| ねじの呼び (d) | m | s | e | ||
|---|---|---|---|---|---|
| 基準寸法 | 許容差（上） | 基準寸法 | 許容差（上） | 約 | |
| M4 | 3.2 | 0 -0.3 | 7 | 0 -0.2 | 9.9 |
| M5 | 4 | 8 | 11.3 | ||
| M6 | 5 | 10 | 14.1 | ||
| M8 | 6.5 | 0 -0.36 | 13 | 0 -0.25 | 18.4 |
| M10 | 8 | 17 | 24 | ||
| M12 | 10 | 19 | 0 -0.35 | 26.9 | |
| M16 | 13 | 0 -0.43 | 24 | 33.9 | |
| M20 | 16 | 30 | 42.4 | ||

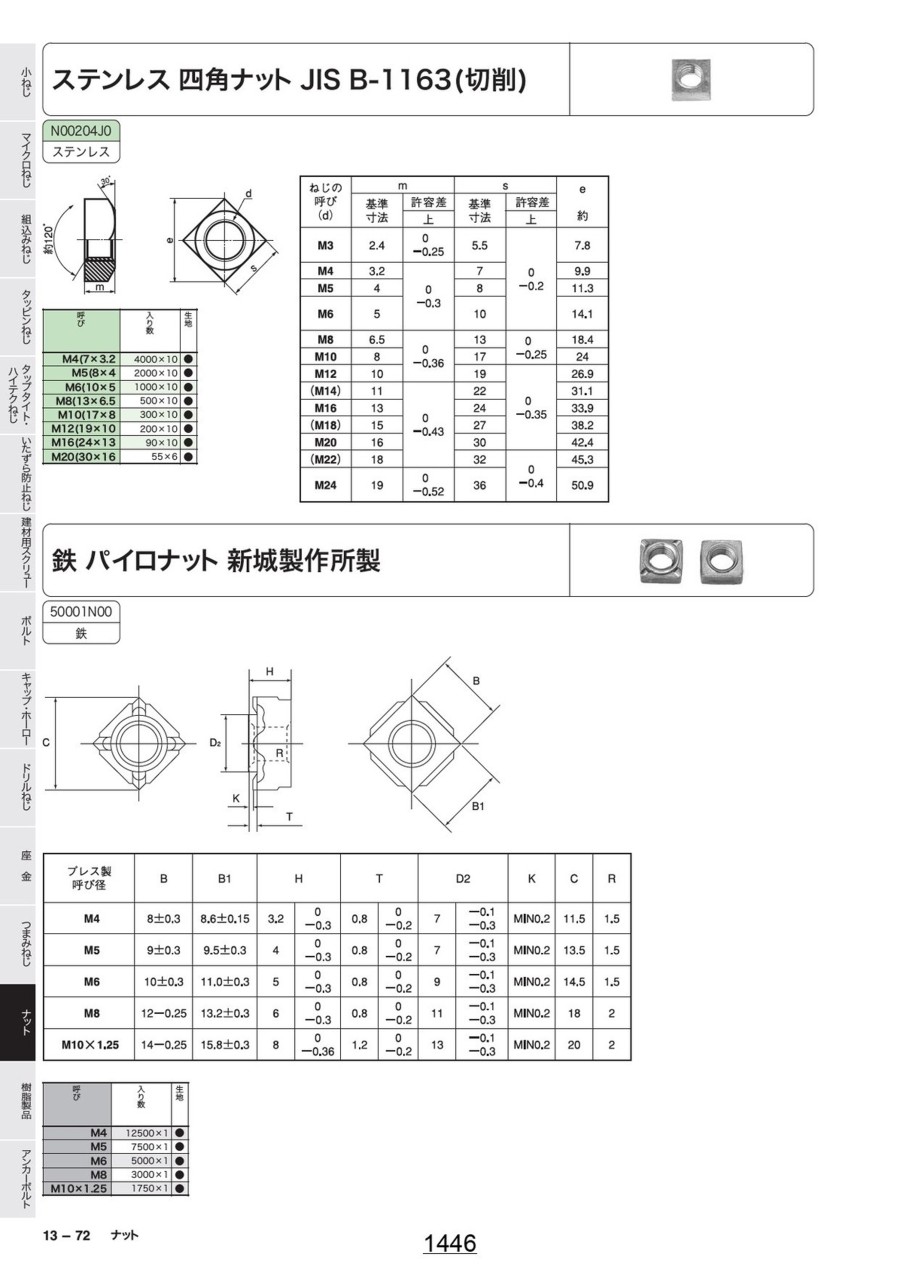

カタログ
商品担当おすすめ
四角ナット JIS B-1163（切削）のレビュー
サンプルとして
3
3.02023/01/21
思っていたのと違っていた。利用目的のサイズと違っていて利用できなかった。
0人が参考にしています。
サイズ変更治具に使用
5
5.02022/02/03
溝にはめ込みクランプレバーを取り付けてサイズを自由に変更できるような治具に使用した。寸法もよく大変満足している。
0人が参考にしています。
設備部品固定組み付け
4
4.02021/06/02
商品精度、強度、問題ありません。1個単位でバラチャ−ジ無で、注文できるので、非常に助かります。今後も発注致します。
0人が参考にしています。
タップ立てに使用
5
5.02021/03/26
タップを立てる時、まっすぐに立てるガイドとして使っています。
熟練工でなくてもまっすぐ立てることができ、折損もなくなりま...もっと読む
0人が参考にしています。
治具
4
4.02020/08/14
検査治具を作成する際に
使用しました
丸タイプよりききの
面積があるので
0人が参考にしています。
