四角ウエルドナット（溶接ナット） パイロット無し 突起形（1D形）【1～1000個入り】
- 通常単価(税別)
- 14円～66,528円
- 税込単価
- 15円～73,181円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
専用機械により、金属鋼板に密着固定させる溶接ナット。【特長】・座面に突起物を設けてのプロジェクションタ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が40型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,110円 ( 5,621円 ) | 9日目 |
5,400円 ( 5,940円 ) | 1日目 |
4,980円 ( 5,478円 ) | 1日目 |
6,530円 ( 7,183円 ) | 1日目 |
5,430円 ( 5,973円 ) | 9日目 |
7,640円 ( 8,404円 ) | 9日目 |
4,580円 ( 5,038円 ) | 1日目 |
4,960円 ( 5,456円 ) | 1日目 |
5,670円 ( 6,237円 ) | 1日目 |
5,150円 ( 5,665円 ) | 1日目 |
6,860円 ( 7,546円 ) | 1日目 |
4,290円 ( 4,719円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
14円 ( 15円 ) | 在庫品1日目当日出荷可能 |
5,650円 ( 6,215円 ) | 1日目 |
4,700円 ( 5,170円 ) | 1日目 |
4,970円 ( 5,467円 ) | 1日目 |
4,560円 ( 5,016円 ) | 1日目 |
5,920円 ( 6,512円 ) | 1日目 |
4,710円 ( 5,181円 ) | 9日目 |
5,860円 ( 6,446円 ) | 1日目 |
4,770円 ( 5,247円 ) | 1日目 |
5,170円 ( 5,687円 ) | 1日目 |
4,540円 ( 4,994円 ) | 1日目 |
5,950円 ( 6,545円 ) | 1日目 |
5,340円 ( 5,874円 ) | 1日目 |
4,610円 ( 5,071円 ) | 1日目 |
4,530円 ( 4,983円 ) | 9日目 |
4,570円 ( 5,027円 ) | 在庫品1日目当日出荷可能 |
5,960円 ( 6,556円 ) | 1日目 |
5,860円 ( 6,446円 ) | 1日目 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
550円 ( 605円 ) | 1日目 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
1,580円 ( 1,738円 ) | 1日目 |
1,580円 ( 1,738円 ) | 1日目 |
1,630円 ( 1,793円 ) | 1日目 |
550円 ( 605円 ) | 1日目 |
66,528円 ( 73,181円 ) | 1日目 |
詳細情報
基本情報
専用機械により、金属鋼板に密着固定させる溶接ナット。
【特長】
・座面に突起物を設けてのプロジェクションタイプ。
・位置決め用ガイド（パイロット）はついていない。
【用途】
・締結、固定に便利。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
四角ウエルドナット（溶接ナット） パイロット無し 突起形の商品概要
外形図
| 呼び d | ピッチ p | S | H | h | j | |||
|---|---|---|---|---|---|---|---|---|
| 基準 | 公差 | 基準 | 公差 | 基準 | 公差 | 最小～最大 | ||
| M4 | 0.7 | 8 | ±0.2 | 3.2 | 0 -0.3 | 1.0 | 0 -0.2 | 0.3～1.5 |
| M5 | 0.8 | 9 | 4.0 | |||||
| M6 | 1.0 | 10 | 5.0 | |||||
| M8 | 1.25 | 12 | 6.0 | |||||
| M10 | 1.5 | 14 | 7.0 | |||||
| M10 | 1.5 | 14 | 8.0 | |||||
| M12 | 1.75 | 17 | 8.0 | 1.2 | ||||

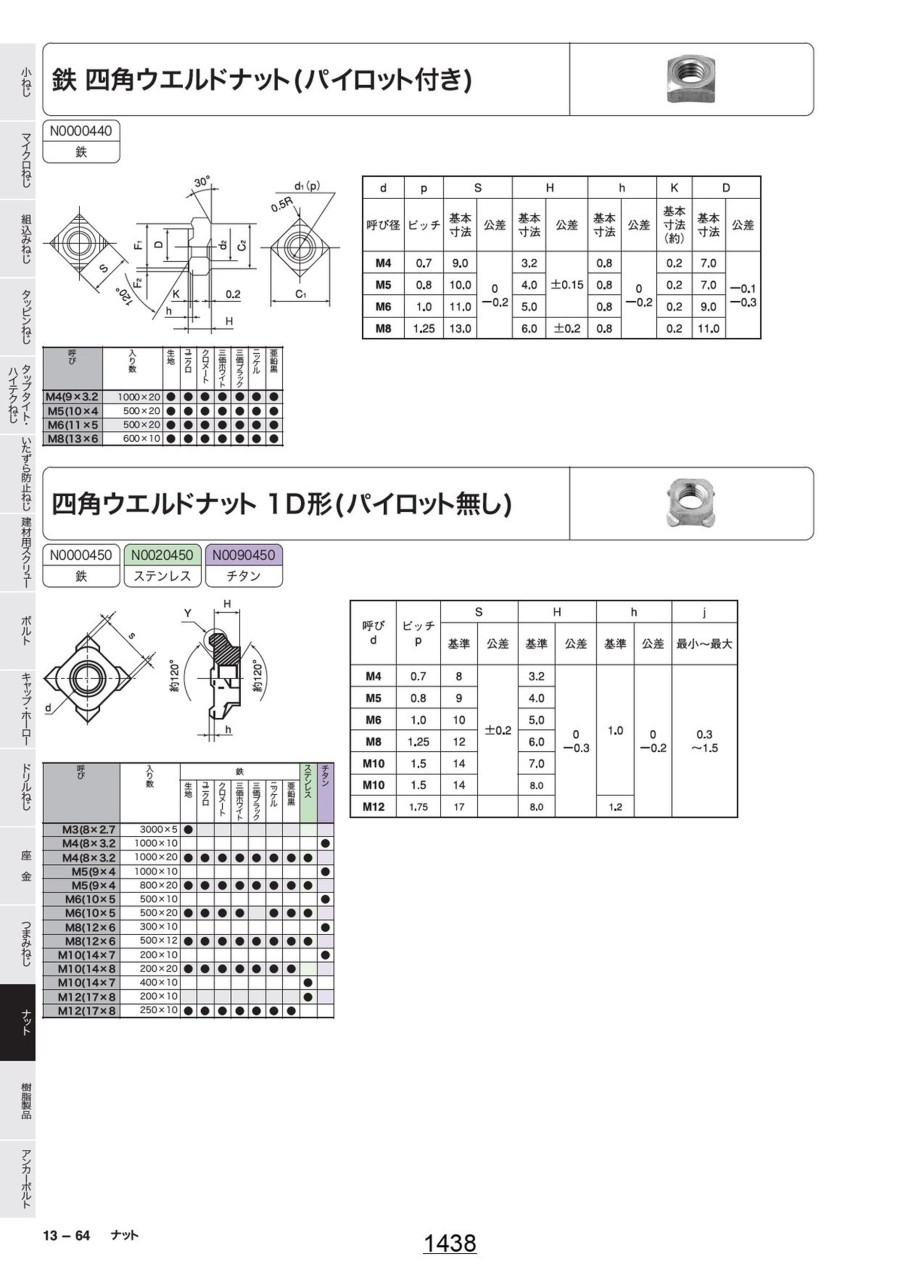

カタログ
商品担当おすすめ
四角ウエルドナット（溶接ナット） パイロット無し 突起形（1D形）のレビュー
ウェルドナット溶接
5
5.02020/03/03
最近のホームセンターにはウェルドナットが無く（ジョイフルにすらない！）、都内では高円寺の金物屋に行かなくてはなりませんで...もっと読む
1人が参考にしています。
自社製品の締結に利用
5
5.02019/07/24
自社製品を評価するために試作品に対して溶接して製品の部品間の締結に使用しています。他社でも全く同じものが手に入りますが、...もっと読む
1人が参考にしています。
扉等に使用
5
5.02022/04/28
表に溶接痕が出ていけないものに使用します。ただし、相手の板に、しっかり前加工をしないと、外れる可能性が有ります。
0人が参考にしています。
フレームへの締結に
5
5.02020/12/16
フレーム(鉄板)への締結用として、フレームに溶接しました。
タップより頑丈で、六角ナットより組付効率が良いため重宝します...もっと読む
0人が参考にしています。
金型に取り付けて使用
4
4.02020/02/04
溶接ナットを金型に取り付けて使用できるか、確認用に購入しました。強度、品質に問題はありませんでした。
0人が参考にしています。
よくあるご質問（FAQ）
Q六角ウエルドナットの1A・1B・1F、四角ウエルドナットの1C・1Dの意味は何ですか？
A
六角ウエルドナット1A型:パイロット付、1B型:パイロット無し、1F型:溶接の接点が3ヶ所あるもの、四角ウエルドナット1C型:内足、1D型:外足。
