四角ウエルドナット(溶接ナット) パイロット付

四角ウエルドナット(溶接ナット) パイロット付【500~1,000個入り】

通常単価(税別):
1,760円~
(税込単価):
1,936円~
通常出荷日:
在庫品1日目~  一部当日出荷可能17:00まで受付
溶接用ナット。中心部に位置決め用ガイド(パイロット)がついています。

型番

型番リストから選択するか、仕様を選択し型番を確定してください。

この商品の概要

四角ウエルドナット(溶接ナット) パイロット付:関連画像

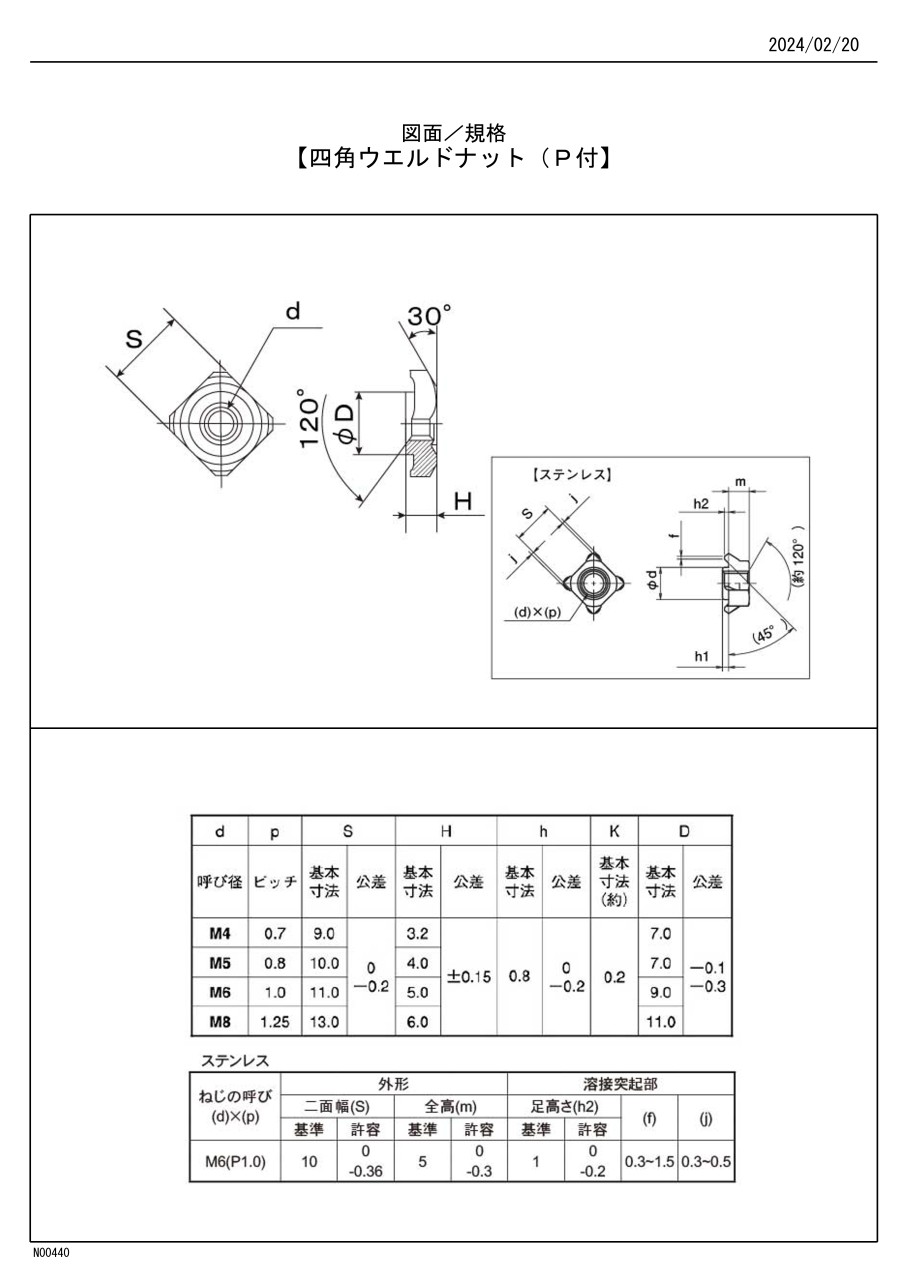

寸法図



d p S H h K D
呼び径 ピッチ 基本
寸法
公差 基本
寸法
公差 基本
寸法
公差 基本
寸法
(約)
基本
寸法
公差
M4 0.7 0.9 0
-0.2
3.2 ±0.15 0.8 0
-0.2
0.2 7.0 -0.1
-0.3
M5 0.8 10.0 4.0 0.8 0.2 7.0
M6 1.0 11.0 5.0 0.8 0.2 9.0
M8 1.25 13.0 6.0 ±0.2 0.8 0.2 11.0
型番

NSQWP-ST3B-M4

NSQWP-ST3B-M5

NSQWP-ST3B-M6

NSQWP-ST3B-M8

NSQWP-ST3W-M4

NSQWP-ST3W-M5

NSQWP-ST3W-M6

NSQWP-ST3W-M8

NSQWP-ST-M4

NSQWP-ST-M5

NSQWP-ST-M6

NSQWP-ST-M8

NSQWP-STC-M4

NSQWP-STC-M5

NSQWP-STC-M6

NSQWP-STC-M8

NSQWP-STCB-M4

NSQWP-STCB-M5

NSQWP-STCB-M6

NSQWP-STCB-M8

NSQWP-STN-M4

NSQWP-STN-M5

NSQWP-STN-M6

NSQWP-STN-M8

NSQWP-STU-M4

NSQWP-STU-M5

NSQWP-STU-M6

NSQWP-STU-M8

型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
出荷日
RoHS ?ねじの呼び(M) 表面処理(詳細)

6,000円

( 6,600円 )
  • 1,000個入り

1パック

10日目

104 [三価クロメート] 三価ブラック

3,500円

( 3,850円 )
  • 500個入り

1パック

10日目

105 [三価クロメート] 三価ブラック

3,500円

( 3,850円 )
  • 500個入り

1パック

10日目

106 [三価クロメート] 三価ブラック

7,800円

( 8,580円 )
  • 600個入り

1パック

10日目

108 [三価クロメート] 三価ブラック

4,992円

( 5,491円 )
  • 1,000個入り

1パック

2日目

104 [三価クロメート] 三価ホワイト

2,868円

( 3,155円 )
  • 500個入り

1パック

在庫品1日目

当日出荷可能

105 [三価クロメート] 三価ホワイト

3,284円

( 3,612円 )
  • 500個入り

1パック

2日目

106 [三価クロメート] 三価ホワイト

6,595円

( 7,255円 )
  • 600個入り

1パック

2日目

108 [三価クロメート] 三価ホワイト

3,200円

( 3,520円 )
  • 1,000個入り

1パック

在庫品1日目

当日出荷可能

104 [なし] 生地

1,760円

( 1,936円 )
  • 500個入り

1パック

2日目

105 [なし] 生地

2,140円

( 2,354円 )
  • 500個入り

1パック

在庫品1日目

当日出荷可能

106 [なし] 生地

4,488円

( 4,937円 )
  • 600個入り

1パック

在庫品1日目

当日出荷可能

108 [なし] 生地

4,144円

( 4,558円 )
  • 1,000個入り

1パック

2日目

-4 [クロメートメッキ] クロメートメッキ

2,392円

( 2,631円 )
  • 500個入り

1パック

2日目

-5 [クロメートメッキ] クロメートメッキ

2,500円

( 2,750円 )
  • 500個入り

1パック

2日目

-6 [クロメートメッキ] クロメートメッキ

5,400円

( 5,940円 )
  • 600個入り

1パック

10日目

-8 [クロメートメッキ] クロメートメッキ

5,000円

( 5,500円 )
  • 1,000個入り

1パック

10日目

-4 [クロメートメッキ] 黒色クロメート

2,500円

( 2,750円 )
  • 500個入り

1パック

10日目

-5 [クロメートメッキ] 黒色クロメート

3,000円

( 3,300円 )
  • 500個入り

1パック

10日目

-6 [クロメートメッキ] 黒色クロメート

6,600円

( 7,260円 )
  • 600個入り

1パック

10日目

-8 [クロメートメッキ] 黒色クロメート

5,000円

( 5,500円 )
  • 1,000個入り

1パック

10日目

104 [ニッケルメッキ] ニッケルメッキ

3,000円

( 3,300円 )
  • 500個入り

1パック

10日目

105 [ニッケルメッキ] ニッケルメッキ

3,500円

( 3,850円 )
  • 500個入り

1パック

10日目

106 [ニッケルメッキ] ニッケルメッキ

7,200円

( 7,920円 )
  • 600個入り

1パック

10日目

108 [ニッケルメッキ] ニッケルメッキ

4,000円

( 4,400円 )
  • 1,000個入り

1パック

10日目

-4 ユニクロメッキ

2,000円

( 2,200円 )
  • 500個入り

1パック

10日目

-5 ユニクロメッキ

2,500円

( 2,750円 )
  • 500個入り

1パック

10日目

-6 ユニクロメッキ

5,400円

( 5,940円 )
  • 600個入り

1パック

10日目

-8 ユニクロメッキ

Loading...

  1. 1

商品担当おすすめ

基本情報

材質 SWCH相当 ねじ山の種類 メートル並目 用途・機能 溶接用
販売単位 箱・パック
  • ご注文数

    価格を確認

  • 注文数
    ---
  • 単価(税別)
    ---
  • 合計(税別)
    ---
  • 出荷日
    ---

この商品を見た人は、こんな商品も見ています

今見ている商品

四角ウエルドナット(溶接ナット) パイロット付

四角ウエルドナット(溶接ナット) パイロット付

    四角ウエルドナット(溶接ナット) パイロット無し 正方形(1C形)

    四角ウエルドナット(溶接ナット) パイロット無し 正方形(1C形)

      四角ウエルドナット(溶接ナット) パイロット無し 突起形(1D形) 細目

      四角ウエルドナット(溶接ナット) パイロット無し 突起形(1D形) 細目

        四角ウエルドナット 1D形(パイロット無し・ウィット)

        四角ウエルドナット 1D形(パイロット無し・ウィット)

          六角ウエルドナット(溶接ナット) パイロット無し(1B形)

          六角ウエルドナット(溶接ナット) パイロット無し(1B形)

            六角ウエルドナット(溶接ナット) パイロット付き(1A形) 細目

            六角ウエルドナット(溶接ナット) パイロット付き(1A形) 細目

              六角ウエルドナット(溶接ナット) パイロット付き(DIN規格)

              六角ウエルドナット(溶接ナット) パイロット付き(DIN規格)

                六角ウエルドナット 1B形(パイロット無し)

                六角ウエルドナット 1B形(パイロット無し)

                  六角ウエルドナット 1A

                  六角ウエルドナット 1A

                    T型溶接ナット 1A

                    T型溶接ナット 1A

                      T型溶接ナット 1B

                      T型溶接ナット 1B

                        T型溶接ナット 2A

                        T型溶接ナット 2A

                          T型溶接ナット 2A JIS細目

                          T型溶接ナット 2A JIS細目

                            メーカー 西精工 SUNCO 西精工 SUNCO SUNCO SUNCO SUNCO サトーラシ SUNCO SUNCO SUNCO SUNCO SUNCO
                            通常価格
                            (税別)
                            1,760円~ 2,253円~ 1,747円~ 3,603円~ 1,711円~ 1,930円~ 17円~ 1,711円~ 17,763円~ 23,461円~ 22,992円~ 23,461円~ 48円
                            通常出荷日 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 2日目~   在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目   当日出荷可能 2日目~   2日目~   10日目   2日目~   10日目   2日目
                            材質 SWCH相当 SWCH相当 SWCH相当 スチール SWCH相当 SWCH相当 SUS304相当 スチール スチール スチール スチール スチール
                            ねじ山の種類 メートル並目 メートル並目 メートル細目 ウィット並目 メートル並目 メートル細目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル細目
                            用途・機能 溶接用 溶接用 溶接用 標準 溶接用 溶接用 溶接用 溶接用 溶接用 溶接用 溶接用 溶接用 溶接用
                            販売単位 箱・パック 箱・パック 箱・パック 箱・パック 箱・パック 箱・パック バラ(1個から購入可能) 箱・パック 箱・パック 箱・パック 箱・パック 箱・パック バラ(1個から購入可能)
