小西製作所

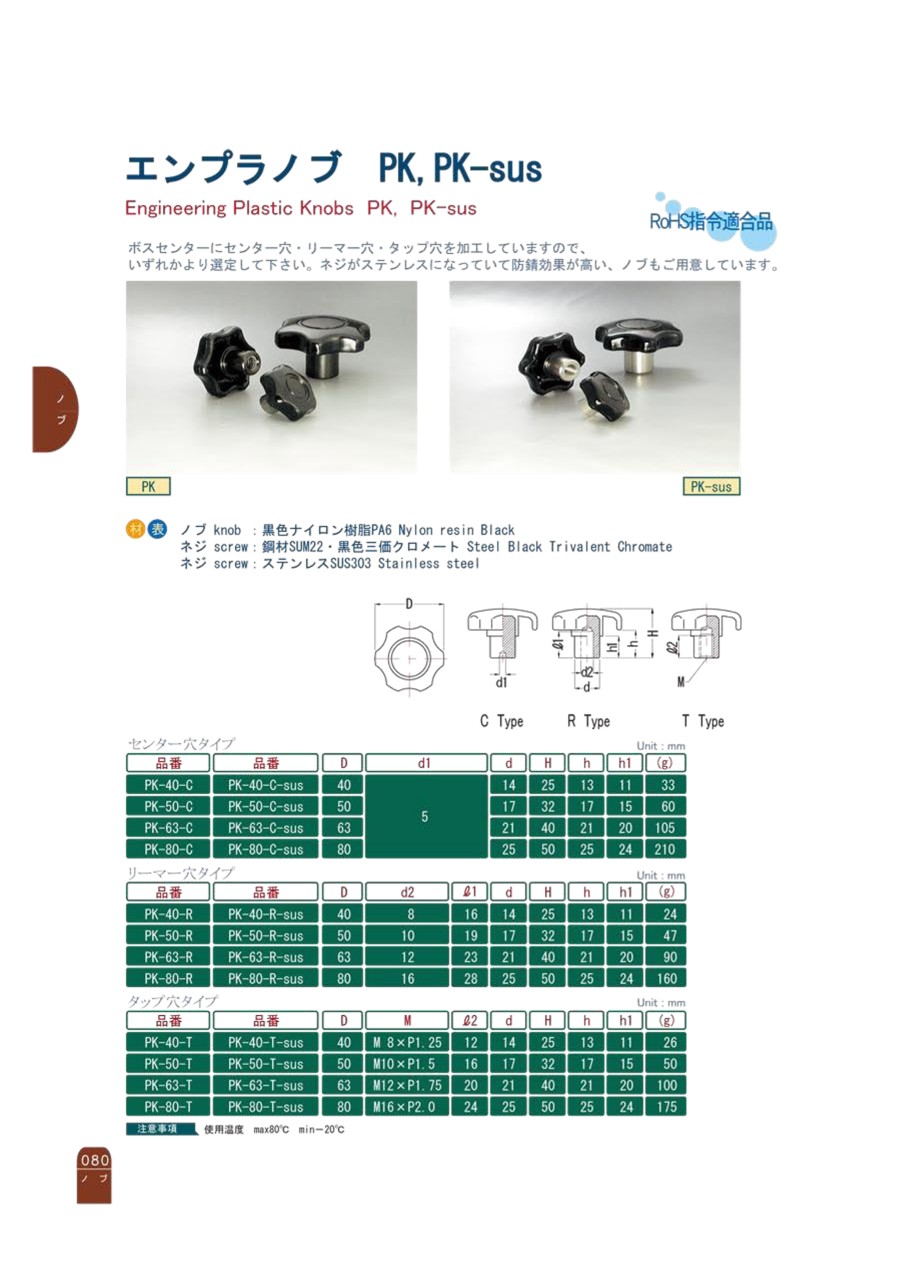

エンプラノブ（ステンレス） PK-sus

エンプラノブ（ステンレス） PK-sus
通常単価(税別)
768円～2,804円
税込単価
845円～3,084円
通常出荷日：在庫品1日目～2日目一部当日出荷可能

【特長】・ボスセンターにセンター穴・リーマー穴・タップ穴を加工していますので、いずれかより選定して下さ...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

エンプラノブ PK

小西製作所

エンプラノブ PK
通常価格(税別)： 399円 (税込価格：439円)

通常出荷日：在庫品1日目

よく一緒に見られています

エンプラノブ（ステンレス） PK-L-sus

小西製作所

エンプラノブ（ステンレス） PK-L-sus
通常価格(税別)： 1,569円 (税込価格：1,726円)

通常出荷日：在庫品1日目

未確定：候補が12型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

エンプラノブ（ステンレス） PK-sus 外形図

製品仕様

外観図

エンプラノブ（ステンレス） PK-sus 外観図

材質・表面処理

  • ノブ：黒色ナイロン樹脂PA6
  • ネジ：鋼材SUM22・黒色三価クロメート
  • ネジ：ステンレスSUS303

使用温度

max 80℃、min -20℃

規格表

センター穴タイプ

単位：mm
型番Dd1dHhh1（g）
PK-40-C-sus4051425131133
PK-50-C-sus501732171560
PK-63-C-sus6321402120105
PK-80-C-sus8025502524210

リーマー穴タイプ

単位：mm
型番Dd2l1dHhh1（g）
PK-40-R-sus408161425131124
PK-50-R-sus5010191732171547
PK-63-R-sus6312232140212090
PK-80-R-sus80162825502524160

タップ穴タイプ

単位：mm
型番DMl2dHhh1（g）
PK-40-T-sus40M8×P1.25121425131126
PK-50-T-sus50M10×P1.5161732171550
PK-63-T-sus63M12×P1.752021402120100
PK-80-T-sus80M16×P2.02425502524175

型番リスト

表示件数
  • 1
    • 型番
    PK-40-C-SUS
    PK-40-R-SUS
    PK-40-T-SUS
    PK-50-C-SUS
    PK-50-R-SUS
    PK-50-T-SUS
    PK-63-C-SUS
    PK-63-R-SUS
    PK-63-T-SUS
    PK-80-C-SUS
    PK-80-R-SUS
    PK-80-T-SUS

    取付部の種類

    取付部 径(mm)

    取付部　長さ

    (mm)

    ノブ部 外径【範囲選択】

    (mm)

    ノブ部 外径

    (mm)

    ノブ 高さ

    (mm)

    めねじ・丸穴加工

    		最小発注数量
    [その他] センター穴
    5
    -
    30.1～40
    40
    25
    止まり穴
    1個
    [その他] センター穴
    8
    16
    30.1～40
    40
    25
    リーマ仕上
    1個
    めねじ(段付)
    M8
    12
    30.1～40
    40
    25
    止まり穴
    1個
    [その他] センター穴
    5
    -
    40.1～50
    50
    32
    止まり穴
    1個
    [その他] センター穴
    10
    19
    40.1～50
    50
    32
    リーマ仕上
    1個
    めねじ(段付)
    M10
    16
    40.1～50
    50
    32
    止まり穴
    1個
    [その他] センター穴
    5
    -
    50.1～70
    63
    40
    止まり穴
    1個
    [その他] センター穴
    12
    23
    50.1～70
    63
    40
    リーマ仕上
    1個
    めねじ(段付)
    M12
    20
    50.1～70
    63
    40
    止まり穴
    1個
    [その他] センター穴
    5
    -
    70.1～
    80
    50
    止まり穴
    1個
    [その他] センター穴
    16
    28
    70.1～
    80
    50
    リーマ仕上
    1個
    めねじ(段付)
    M16
    24
    70.1～
    80
    50
    止まり穴
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    768円
    ( 845円 )
    2日目
    1,192円
    ( 1,311円 )
    2日目
    1,318円
    ( 1,450円 )
    2日目
    983円
    ( 1,081円 )
    2日目
    1,630円
    ( 1,793円 )
    2日目
    1,444円
    ( 1,588円 )
    2日目
    1,294円
    ( 1,423円 )
    2日目
    1,698円
    ( 1,868円 )
    2日目
    1,972円
    ( 2,169円 )
    2日目
    1,878円
    ( 2,066円 )
    2日目
    2,802円
    ( 3,082円 )
    2日目
    2,804円
    ( 3,084円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・ボスセンターにセンター穴・リーマー穴・タップ穴を加工していますので、いずれかより選定して下さい。
    ・ネジがステンレスになっていて防錆効果が高い、ノブもご用意しています。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
