小西製作所

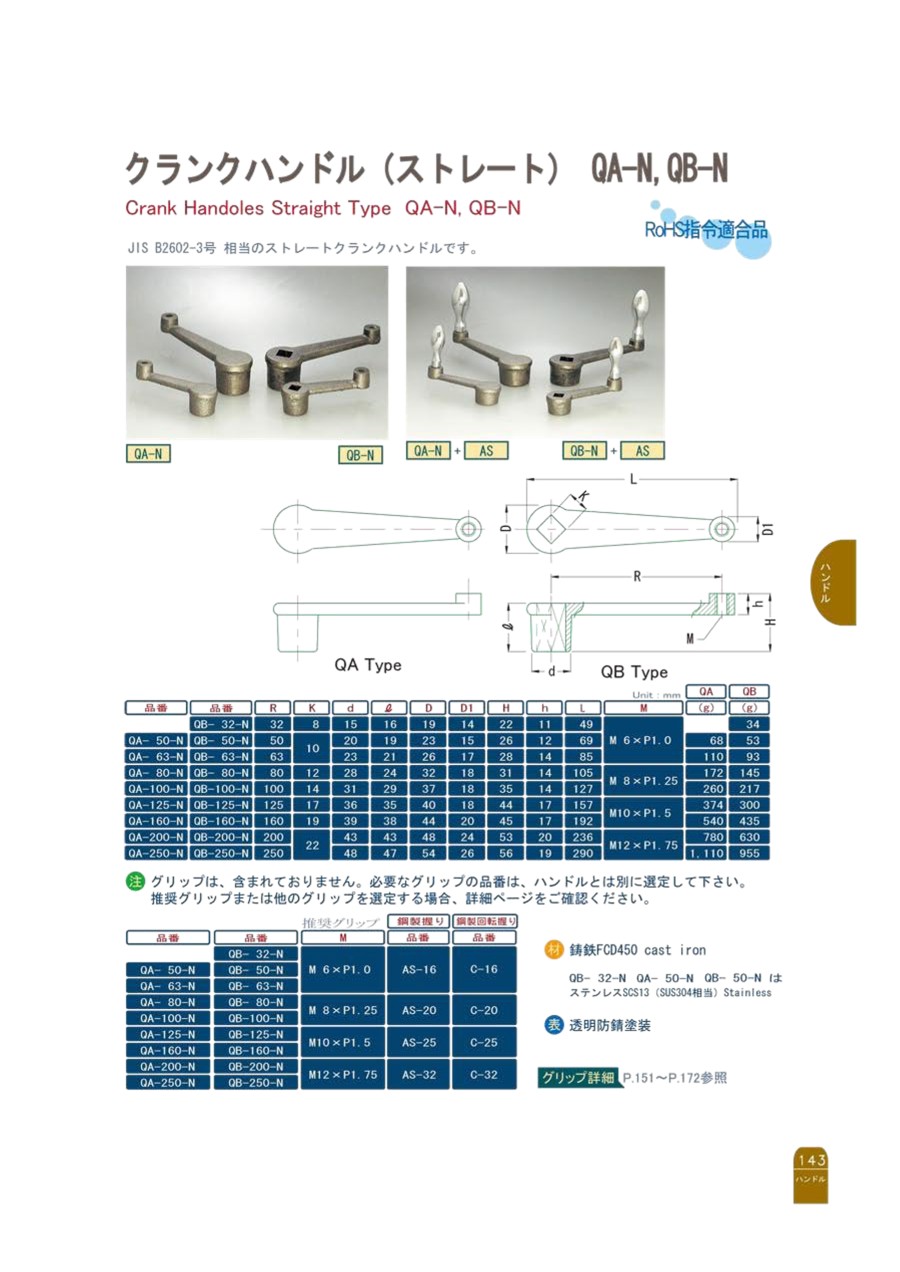

クランクハンドル（ストレート） QA-N、QB-N

クランクハンドル（ストレート） QA-N、QB-N
未確定：候補が17型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

クランクハンドル（ストレート） QA-N,QB-N 外形図1

QAタイプ

クランクハンドル（ストレート） QA-N,QB-N 外形図2

QBタイプ

製品仕様

外観図

クランクハンドル（ストレート） QA-N、QB-N 外観図

仕様

  • QB-32-N／QA-50-N／QB-50-N
    材質：ステンレスSCS13（SUS304相当）
    表面処理：透明防錆塗装

  • QB-32-N／QA-50-N／QB-50-N以外
    材質：鋳鉄FCD450
    表面処理：透明防錆塗装

規格表

クランクハンドル（ストレート） QA-N,QB-N 規格表

注意・禁止事項

  • グリップは含まれておりません。必要なグリップの品番は、ハンドルとは別に選定して下さい。

型番リスト

表示件数
  • 1
    • 型番
    QA-50-N
    QA-63-N
    QA-80-N
    QA-100-N
    QA-125-N
    QA-160-N
    QA-200-N
    QA-250-N
    QB-32-N
    QB-50-N
    QB-63-N
    QB-80-N
    QB-100-N
    QB-125-N
    QB-160-N
    QB-200-N
    QB-250-N

    ハンドル 材質

    クランクハンドル 回し半径

    (mm)

    取付部 穴加工

    ハンドル 厚さ

    (mm)

    取付部 外径

    (φ)

    角穴径 K

    (mm)

    推奨グリップ

    		最小発注数量
    [ステンレス] ステンレスSCS13
    50
    なし
    26
    20
    -
    AS-16，C-16
    1個
    [スチール] 鋳鉄FCD450
    63
    なし
    28
    23
    -
    AS-16，C-16
    1個
    [スチール] 鋳鉄FCD450
    80
    なし
    31
    28
    -
    AS-20，C-20
    1個
    [スチール] 鋳鉄FCD450
    100
    なし
    35
    31
    -
    AS-20，C-20
    1個
    [スチール] 鋳鉄FCD450
    125
    なし
    44
    36
    -
    AS-25，C-25
    1個
    [スチール] 鋳鉄FCD450
    160
    なし
    45
    39
    -
    AS-25，C-25
    1個
    [スチール] 鋳鉄FCD450
    200
    なし
    53
    43
    -
    AS-32，C-32
    1個
    [スチール] 鋳鉄FCD450
    250
    なし
    56
    48
    -
    AS-32，C-32
    1個
    [ステンレス] ステンレスSCS13
    32
    角穴(通し穴)
    22
    15
    8
    AS-16，C-16
    1個
    [ステンレス] ステンレスSCS13
    50
    角穴(通し穴)
    26
    20
    10
    AS-16，C-16
    1個
    [スチール] 鋳鉄FCD450
    63
    角穴(通し穴)
    28
    23
    10
    AS-16，C-16
    1個
    [スチール] 鋳鉄FCD450
    80
    角穴(通し穴)
    31
    28
    12
    AS-20，C-20
    1個
    [スチール] 鋳鉄FCD450
    100
    角穴(通し穴)
    35
    31
    14
    AS-20，C-20
    1個
    [スチール] 鋳鉄FCD450
    125
    角穴(通し穴)
    44
    36
    17
    AS-25，C-25
    1個
    [スチール] 鋳鉄FCD450
    160
    角穴(通し穴)
    45
    39
    19
    AS-25，C-25
    1個
    [スチール] 鋳鉄FCD450
    200
    角穴(通し穴)
    53
    43
    22
    AS-32，C-32
    1個
    [スチール] 鋳鉄FCD450
    250
    角穴(通し穴)
    56
    48
    22
    AS-32，C-32
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,119円
    ( 1,231円 )
    2日目
    584円
    ( 642円 )
    2日目
    638円
    ( 702円 )
    2日目
    972円
    ( 1,069円 )
    2日目
    1,465円
    ( 1,612円 )
    2日目
    2,027円
    ( 2,230円 )
    4日目
    2,467円
    ( 2,714円 )
    2日目
    3,160円
    ( 3,476円 )
    2日目
    1,751円
    ( 1,926円 )
    2日目
    1,904円
    ( 2,094円 )
    2日目
    1,271円
    ( 1,398円 )
    2日目
    1,701円
    ( 1,871円 )
    2日目
    1,994円
    ( 2,193円 )
    2日目
    2,709円
    ( 2,980円 )
    2日目
    2,983円
    ( 3,281円 )
    4日目
    4,551円
    ( 5,006円 )
    2日目
    4,945円
    ( 5,440円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    JIS B2602-3号 相当のストレートクランクハンドルです。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    クランクハンドル（ストレート） QA-N、QB-Nのレビュー
    5平均満足度：5.01件のレビュー
    メンテナンス用
    5
    満足度：5.02022/09/07
    この商品は自社で請け負った公共施設のメンテナンスで使用しました。取り扱い等、作業性については良かったと思います。使用はお...もっと読む
