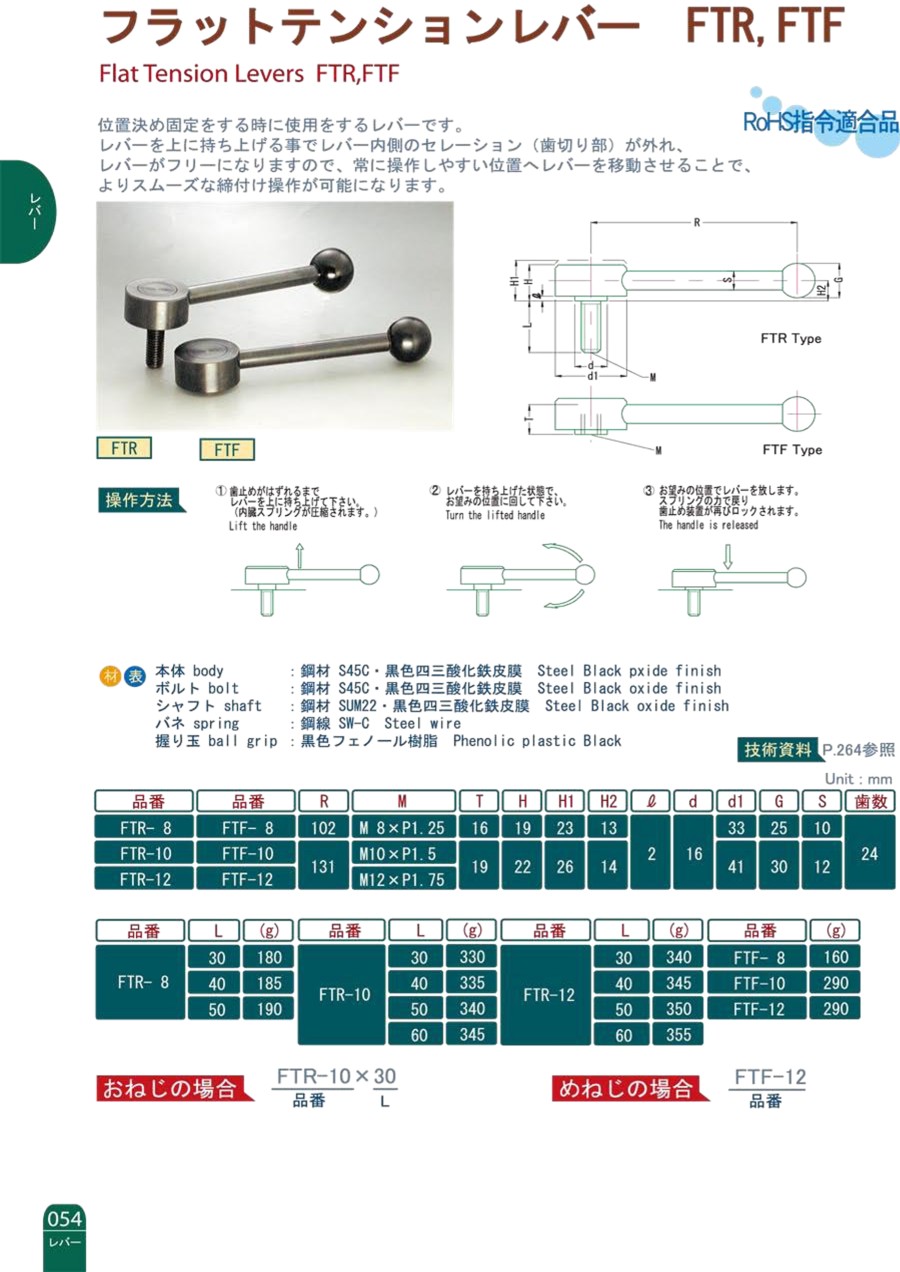

フラットテンションレバー FTR,FTF
- 通常単価(税別)
- 3,596円～4,860円
- 税込単価
- 3,956円～5,346円
通常出荷日：2日目～5日目
位置決め固定をするときに使用をするレバーです。レバーを上に持ち上げることでレバー内側のセレーション（歯...
詳細を確認
未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| - | 材質 | 表面処理 |
|---|---|---|
| 本体 | 鋼材 S45C | 黒色四三酸化鉄被膜 |
| ボルト | 鋼材 S45C | 黒色四三酸化鉄被膜 |
| シャフト | 鋼材 SUM22 | 黒色四三酸化鉄被膜 |
| バネ | 鋼線 SW-C | - |
| 握り玉 | 黒色フェノール樹脂 | - |
規格表
単位：mm
| 型番 | R | M | T | H | H1 | H2 | l | d | d1 | G | S | 歯数 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FTR-8 | FTF-8 | 102 | M8×P1.25 | 16 | 19 | 23 | 13 | 2 | 16 | 33 | 25 | 10 | 24 |
| FTR-10 | FTF-10 | 131 | M10×P1.5 | 19 | 22 | 26 | 14 | 41 | 30 | 12 | |||
| FTR-12 | FTF-12 | M12×P1.75 | |||||||||||
| 型番 | L | （g） | 型番 | L | （g） | 型番 | L | （g） | 型番 | （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| FTR-8 | 30 | 180 | FTR-10 | 30 | 330 | FTR-12 | 30 | 340 | FTF-8 | 160 |
| 40 | 185 | 40 | 335 | 40 | 345 | FTF-10 | 290 | |||
| 50 | 190 | 50 | 340 | 50 | 350 | FTF-12 | 290 | |||
| - | - | 60 | 345 | 60 | 355 | - | - |
使用例
操作方法
（1）歯止めがはずれるまで、レバーを上に持ち上げて下さい。
（内蔵スプリングが圧縮されます。）
（内蔵スプリングが圧縮されます。）
（2）レバーを持ち上げた状態で、お望みの位置に回して下さい。
（3）お望みの位置でレバーを放します。
スプリングの力で戻り、歯止め装置が再びロックされます。
スプリングの力で戻り、歯止め装置が再びロックされます。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,596円 ( 3,956円 ) | 5日目 |
4,475円 ( 4,923円 ) | 5日目 |
4,612円 ( 5,073円 ) | 5日目 |
3,940円 ( 4,334円 ) | 2日目 |
3,940円 ( 4,334円 ) | 2日目 |
3,940円 ( 4,334円 ) | 2日目 |
4,259円 ( 4,685円 ) | 2日目 |
4,497円 ( 4,947円 ) | 2日目 |
4,860円 ( 5,346円 ) | 2日目 |
4,497円 ( 4,947円 ) | 2日目 |
4,614円 ( 5,075円 ) | 2日目 |
4,592円 ( 5,051円 ) | 2日目 |
4,674円 ( 5,141円 ) | 2日目 |
4,674円 ( 5,141円 ) | 2日目 |
詳細情報
基本情報
位置決め固定をするときに使用をするレバーです。レバーを上に持ち上げることでレバー内側のセレーション（歯切り部）が外れ、レバーがフリーになりますので、常に操作しやすい位置へレバーを移動させることで、よりスムーズな締付け操作が可能になります。
