小西製作所

テンションレバー（ステンレス） TL-sus、TLF-sus

カタログ |

通常単価(税別): 9,033円～12,393円

税込単価: 9,936円～13,632円

通常出荷日：3日目

位置決め固定をする時に使用をするレバーです。レバーを上に持ち上げる事でレバー内側のセレーション（歯切り...

よく一緒に見られています

小西製作所

通常出荷日：3 日目

よく一緒に見られています

小西製作所

通常出荷日：3 日目

未確定：候補が19型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観図

仕様

-	材質
本体	ステンレス鋼 SUS303
ボルト	ステンレス鋼 SUS303
シャフト	ステンレス鋼 SUS303
バネ	ステンレス鋼 SUS304-WPB
握り玉	黒色フェノール樹脂

規格表

単位:mm

型番		R	M	T	H1	H2	H	l	d	d1	G	S	歯数
TL-8-sus	TLF-8-sus	65	M8×P1.25	10	59.0	63.0	33.5	1.0	13.5	21	20	8	35
TL-10-sus	TLF-10-sus	88	M10×P1.5	14	75.5	80.0	40.0	2.5	16.0	24	25	10	35
TL-12-sus	TLF-12-sus	97	M12×P1.75	17	88.0	92.0	48.5	4.5	19.0	28	30	12	40

型番	L	Type	（g）	型番	L	Type	（g）	型番	L	Type	（g）	型番	Type	（g）
TL-8	16	SUS	116	TL-10	20	SUS	190	TL-12	25	SUS	290	TLF-8	SUS	110
	20		118		25		192		32		295	TLF-10		175
	25		119		32		195		40		300	TLF-12		260
	32		120		40		200		50		305	-		-
	40		123		50		205		63		315	-		-
	50		126		63		210		-		-	-		-

使用例

操作方法

（1）歯止めがはずれるまで、レバーを上に持ち上げて下さい。
（内蔵スプリングが圧縮されます。）

（2）レバーを持ち上げた状態で、お望みの位置に回して下さい。

（3）お望みの位置でレバーを放します。
スプリングの力で戻り、歯止め装置が再びロックされます。

型番リスト

表示件数

型番

接続部種類

取付部サイズ

最大締付力

(N)

高さ H

(mm)

回し半径

(mm)

取付部長さ

(mm)

最小発注数量

[おねじ] おねじ	M8	7000	33.5	65	16	1個
[おねじ] おねじ	M8	7000	33.5	65	20	1個
[おねじ] おねじ	M8	7000	33.5	65	25	1個
[おねじ] おねじ	M8	7000	33.5	65	32	1個
[おねじ] おねじ	M8	7000	33.5	65	40	1個
[おねじ] おねじ	M8	7000	33.5	65	50	1個
[おねじ] おねじ	M10	10500	40	88	20	1個
[おねじ] おねじ	M10	10500	40	88	25	1個
[おねじ] おねじ	M10	10500	40	88	32	1個
[おねじ] おねじ	M10	10500	40	88	40	1個
[おねじ] おねじ	M10	10500	40	88	50	1個
[おねじ] おねじ	M10	10500	40	88	63	1個
[おねじ] おねじ	M12	17500	48.5	97	25	1個
[おねじ] おねじ	M12	17500	48.5	97	32	1個
[おねじ] おねじ	M12	17500	48.5	97	40	1個
[おねじ] おねじ	M12	17500	48.5	97	50	1個
[おねじ] おねじ	M12	17500	48.5	97	63	1個
[めねじ] めねじ	M8	-	33.5	65	10	1個
[めねじ] めねじ	M10	-	40	88	14	1個

通常単価(税別) (税込単価)	通常出荷日

9,594円 ( 10,553円 )	3日目
9,594円 ( 10,553円 )	3日目
9,579円 ( 10,537円 )	3日目
9,594円 ( 10,553円 )	3日目
9,994円 ( 10,993円 )	3日目
9,153円 ( 10,068円 )	3日目
9,994円 ( 10,993円 )	3日目
9,994円 ( 10,993円 )	3日目
9,994円 ( 10,993円 )	3日目
10,313円 ( 11,344円 )	3日目
10,313円 ( 11,344円 )	3日目
9,446円 ( 10,391円 )	3日目
12,393円 ( 13,632円 )	3日目
12,393円 ( 13,632円 )	3日目
12,308円 ( 13,539円 )	3日目
12,308円 ( 13,539円 )	3日目
12,308円 ( 13,539円 )	3日目
9,033円 ( 9,936円 )	3日目
9,192円 ( 10,111円 )	3日目

詳細情報

基本情報

基本情報

位置決め固定をする時に使用をするレバーです。
レバーを上に持ち上げる事でレバー内側のセレーション（歯切り部）が外れ、レバーがフリーになりますので、常に操作しやすい位置へレバーを移動させることで、よりスムーズな締付け操作が可能になります。

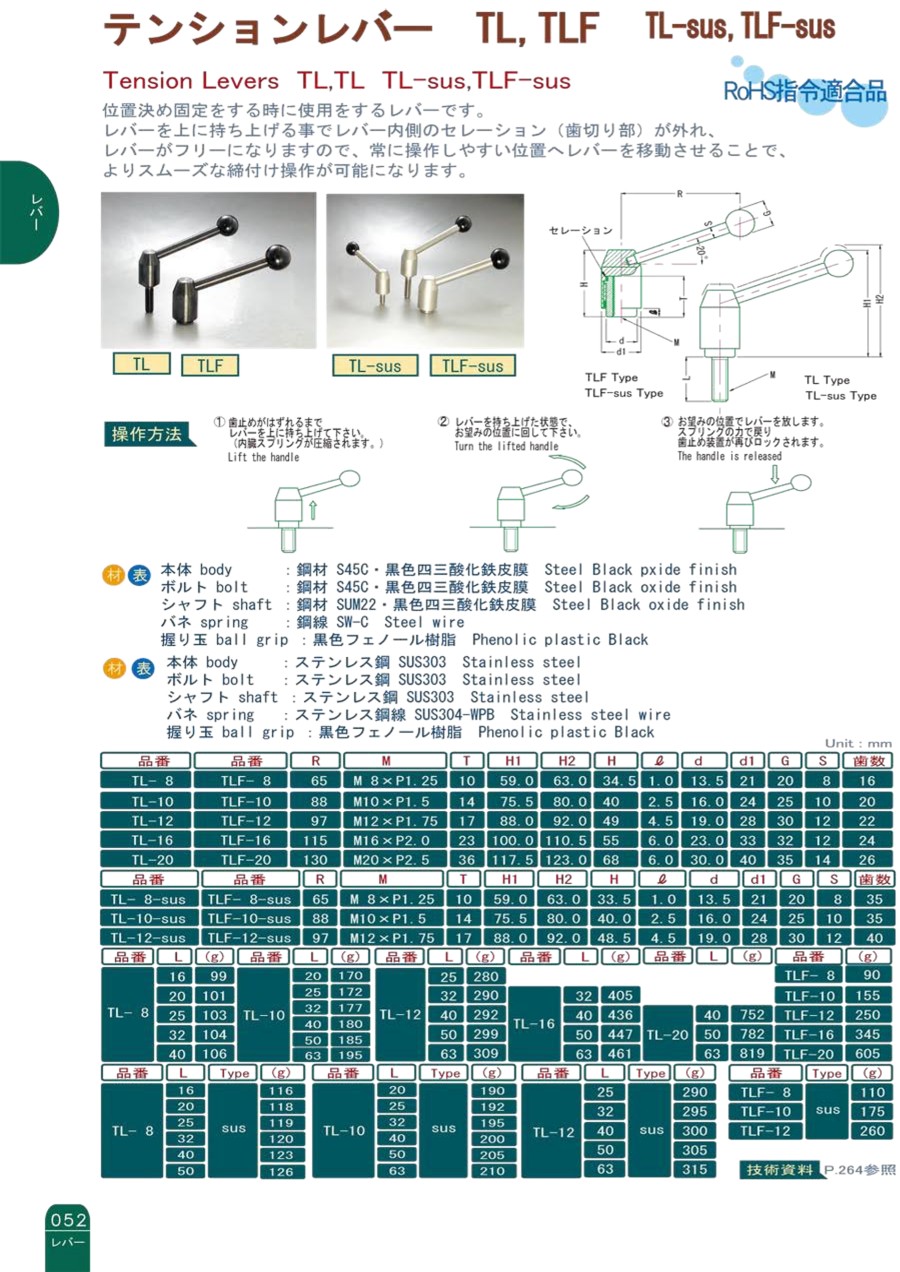

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
