小西製作所

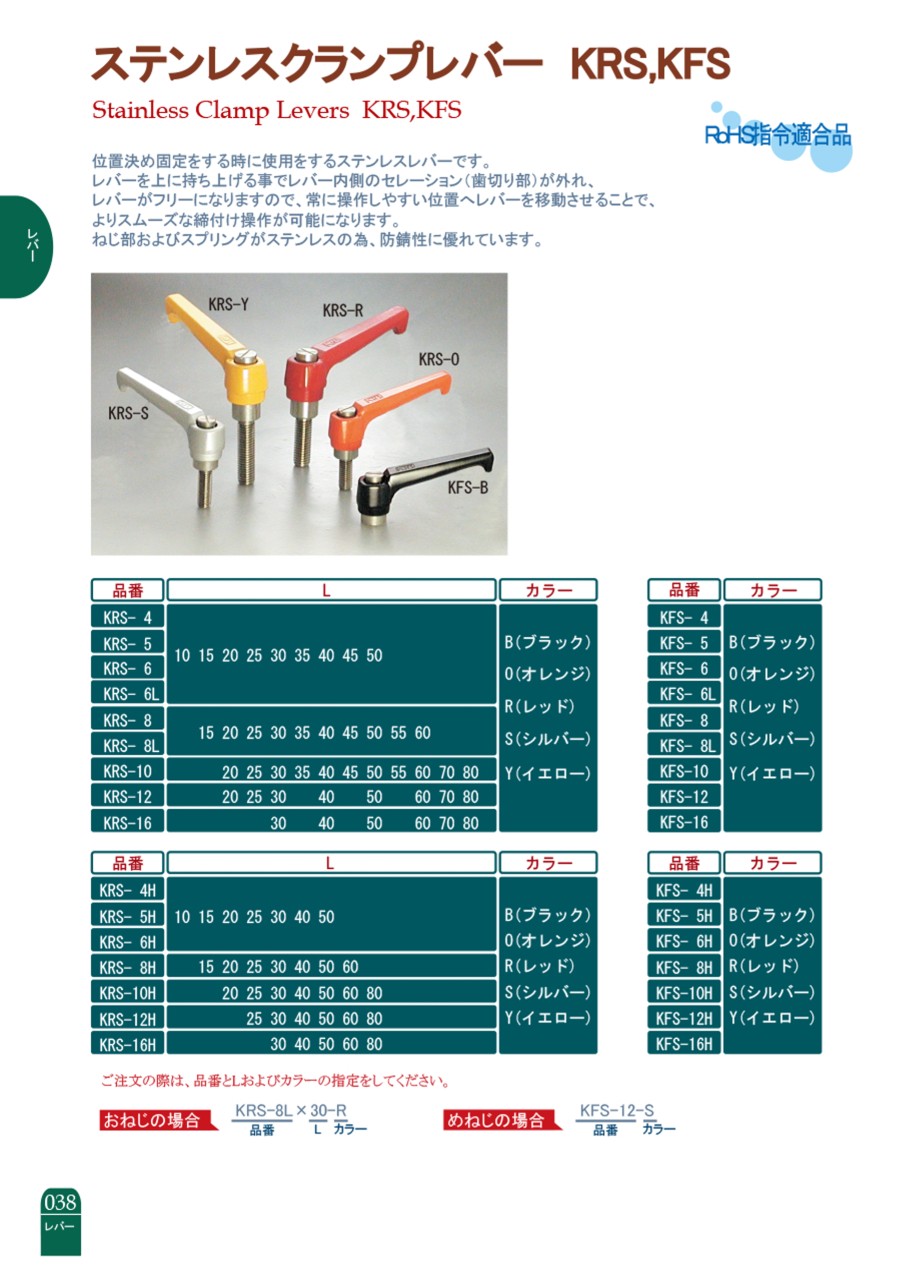

ステンレスクランプレバー KRS,KFS

ステンレスクランプレバー KRS,KFS
通常単価(税別)
3,026円～12,346円
税込単価
3,329円～13,581円
通常出荷日：2日目～3日目

位置決め固定をする時に使用をするステンレスレバーです。レバーを上に持ち上げる事でレバー内側のセレーショ...

詳細を確認

よく一緒に見られています

クランプレバー SR--6、SF--6

小西製作所

クランプレバー SR--6、SF--6
通常価格(税別)： 868円 (税込価格：955円)

通常出荷日：在庫品1日目

よく一緒に見られています

クランプレバー KR・KF

小西製作所

クランプレバー KR・KF
通常価格(税別)： 1,197円 (税込価格：1,317円)

通常出荷日：在庫品1日目

未確定：候補が530型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

ステンレスクランプレバー KRS,KFS 外形図1

KRS

ステンレスクランプレバー KRS,KFS 外形図2

KFS

製品仕様

外観図

ステンレスクランプレバー KRS,KFS 外観図

仕様

  • レバー
    材質：亜鉛ダイキャスト
    表面処理：静電紛体塗装
  • ボルト
    材質：ステンレスSUS303
  • 止めネジ
    材質：ステンレスSUS303
  • バネ
    材質：ステンレス鋼線SUS304-WPB

規格表

ステンレスクランプレバー KRS,KFS 規格表1
ステンレスクランプレバー KRS,KFS 規格表3


Hタイプ

ステンレスクランプレバー KRS,KFS 規格表2
ステンレスクランプレバー KRS,KFS 規格表4

使用例

操作方法

ステンレスクランプレバー KRS,KFS 使用例1
  • （1）歯止めがはずれるまでレバーを上に持ち上げて下さい。（内蔵スプリングが圧縮されます。）
ステンレスクランプレバー KRS,KFS 使用例2
  • （2）レバーを持ち上げた状態で、お望みの位置に回して下さい。
ステンレスクランプレバー KRS,KFS 使用例3
  • （3）お望みの位置でレバーを放します。スプリングの力で戻り歯止め装置が再びロックされます。

選定サポート情報

ご注文の際は、品番とLおよびカラーの指定をしてください。


ステンレスクランプレバー KRS,KFS 選定情報1

おねじの場合

ステンレスクランプレバー KRS,KFS 選定情報2

めねじの場合

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    9
  • 次へ
    • 型番
    KFS-4-B
    KFS-4-O
    KFS-4-R
    KFS-4-S
    KFS-4-Y
    KFS-4H-B
    KFS-4H-O
    KFS-4H-R
    KFS-4H-S
    KFS-4H-Y
    KFS-5-B
    KFS-5-O
    KFS-5-R
    KFS-5-S
    KFS-5-Y
    KFS-5H-B
    KFS-5H-O
    KFS-5H-R
    KFS-5H-S
    KFS-5H-Y
    KFS-6-B
    KFS-6-O
    KFS-6-R
    KFS-6-S
    KFS-6-Y
    KFS-6H-B
    KFS-6H-O
    KFS-6H-R
    KFS-6H-S
    KFS-6H-Y
    KFS-8-B
    KFS-8-O
    KFS-8-R
    KFS-8-S
    KFS-8-Y
    KFS-8H-B
    KFS-8H-O
    KFS-8H-R
    KFS-8H-S
    KFS-8H-Y
    KFS-10-B
    KFS-10-O
    KFS-10-R
    KFS-10-S
    KFS-10-Y
    KFS-10H-B
    KFS-10H-O
    KFS-10H-R
    KFS-10H-S
    KFS-10H-Y
    KFS-12-B
    KFS-12-O
    KFS-12-R
    KFS-12-S
    KFS-12-Y
    KFS-12H-B
    KFS-12H-O
    KFS-12H-R
    KFS-12H-S
    KFS-12H-Y

    接続部 種類

    取付部 サイズ

    最大締付力

    (N)

    カラー

    高さ H

    (mm)

    高さタイプ

    (mm)

    回し半径

    (mm)

    取付部 長さ

    (mm)

    		最小発注数量
    [めねじ] めねじ
    M4
    -
    B(ブラック)
    23.3
    標準
    40
    9
    1個
    [めねじ] めねじ
    M4
    -
    O(オレンジ)
    23.3
    標準
    40
    9
    1個
    [めねじ] めねじ
    M4
    -
    R(レッド)
    23.3
    標準
    40
    9
    1個
    [めねじ] めねじ
    M4
    -
    S(シルバー)
    23.3
    標準
    40
    9
    1個
    [めねじ] めねじ
    M4
    -
    Y(イエロー)
    23.3
    標準
    40
    9
    1個
    [めねじ] めねじ
    M4
    -
    B(ブラック)
    33.3
    Hタイプ
    40
    9
    1個
    [めねじ] めねじ
    M4
    -
    O(オレンジ)
    33.3
    Hタイプ
    40
    9
    1個
    [めねじ] めねじ
    M4
    -
    R(レッド)
    33.3
    Hタイプ
    40
    9
    1個
    [めねじ] めねじ
    M4
    -
    S(シルバー)
    33.3
    Hタイプ
    40
    9
    1個
    [めねじ] めねじ
    M4
    -
    Y(イエロー)
    33.3
    Hタイプ
    40
    9
    1個
    [めねじ] めねじ
    M5
    -
    B(ブラック)
    23.3
    標準
    40
    9
    1個
    [めねじ] めねじ
    M5
    -
    O(オレンジ)
    23.3
    標準
    40
    9
    1個
    [めねじ] めねじ
    M5
    -
    R(レッド)
    23.3
    標準
    40
    9
    1個
    [めねじ] めねじ
    M5
    -
    S(シルバー)
    23.3
    標準
    40
    9
    1個
    [めねじ] めねじ
    M5
    -
    Y(イエロー)
    23.3
    標準
    40
    9
    1個
    [めねじ] めねじ
    M5
    -
    B(ブラック)
    33.3
    Hタイプ
    40
    9
    1個
    [めねじ] めねじ
    M5
    -
    O(オレンジ)
    33.3
    Hタイプ
    40
    9
    1個
    [めねじ] めねじ
    M5
    -
    R(レッド)
    33.3
    Hタイプ
    40
    9
    1個
    [めねじ] めねじ
    M5
    -
    S(シルバー)
    33.3
    Hタイプ
    40
    9
    1個
    [めねじ] めねじ
    M5
    -
    Y(イエロー)
    33.3
    Hタイプ
    40
    9
    1個
    [めねじ] めねじ
    M6
    -
    B(ブラック)
    23.3
    標準
    40
    9
    1個
    [めねじ] めねじ
    M6
    -
    O(オレンジ)
    23.3
    標準
    40
    9
    1個
    [めねじ] めねじ
    M6
    -
    R(レッド)
    23.3
    標準
    40
    9
    1個
    [めねじ] めねじ
    M6
    -
    S(シルバー)
    23.3
    標準
    40
    9
    1個
    [めねじ] めねじ
    M6
    -
    Y(イエロー)
    23.3
    標準
    40
    9
    1個
    [めねじ] めねじ
    M6
    -
    B(ブラック)
    33.3
    Hタイプ
    40
    9
    1個
    [めねじ] めねじ
    M6
    -
    O(オレンジ)
    33.3
    Hタイプ
    40
    9
    1個
    [めねじ] めねじ
    M6
    -
    R(レッド)
    33.3
    Hタイプ
    40
    9
    1個
    [めねじ] めねじ
    M6
    -
    S(シルバー)
    33.3
    Hタイプ
    40
    9
    1個
    [めねじ] めねじ
    M6
    -
    Y(イエロー)
    33.3
    Hタイプ
    40
    9
    1個
    [めねじ] めねじ
    M8
    -
    B(ブラック)
    26.3
    標準
    65
    12
    1個
    [めねじ] めねじ
    M8
    -
    O(オレンジ)
    26.3
    標準
    65
    12
    1個
    [めねじ] めねじ
    M8
    -
    R(レッド)
    26.3
    標準
    65
    12
    1個
    [めねじ] めねじ
    M8
    -
    S(シルバー)
    26.3
    標準
    65
    12
    1個
    [めねじ] めねじ
    M8
    -
    Y(イエロー)
    26.3
    標準
    65
    12
    1個
    [めねじ] めねじ
    M8
    -
    B(ブラック)
    36.3
    Hタイプ
    65
    12
    1個
    [めねじ] めねじ
    M8
    -
    O(オレンジ)
    36.3
    Hタイプ
    65
    12
    1個
    [めねじ] めねじ
    M8
    -
    R(レッド)
    36.3
    Hタイプ
    65
    12
    1個
    [めねじ] めねじ
    M8
    -
    S(シルバー)
    36.3
    Hタイプ
    65
    12
    1個
    [めねじ] めねじ
    M8
    -
    Y(イエロー)
    36.3
    Hタイプ
    65
    12
    1個
    [めねじ] めねじ
    M10
    -
    B(ブラック)
    33.2
    標準
    80
    14
    1個
    [めねじ] めねじ
    M10
    -
    O(オレンジ)
    33.2
    標準
    80
    14
    1個
    [めねじ] めねじ
    M10
    -
    R(レッド)
    33.2
    標準
    80
    14
    1個
    [めねじ] めねじ
    M10
    -
    S(シルバー)
    33.2
    標準
    80
    14
    1個
    [めねじ] めねじ
    M10
    -
    Y(イエロー)
    33.2
    標準
    80
    14
    1個
    [めねじ] めねじ
    M10
    -
    B(ブラック)
    43.2
    Hタイプ
    80
    14
    1個
    [めねじ] めねじ
    M10
    -
    O(オレンジ)
    43.2
    Hタイプ
    80
    14
    1個
    [めねじ] めねじ
    M10
    -
    R(レッド)
    43.2
    Hタイプ
    80
    14
    1個
    [めねじ] めねじ
    M10
    -
    S(シルバー)
    43.2
    Hタイプ
    80
    14
    1個
    [めねじ] めねじ
    M10
    -
    Y(イエロー)
    43.2
    Hタイプ
    80
    14
    1個
    [めねじ] めねじ
    M12
    -
    B(ブラック)
    38.3
    標準
    95
    17
    1個
    [めねじ] めねじ
    M12
    -
    O(オレンジ)
    38.3
    標準
    95
    17
    1個
    [めねじ] めねじ
    M12
    -
    R(レッド)
    38.3
    標準
    95
    17
    1個
    [めねじ] めねじ
    M12
    -
    S(シルバー)
    38.3
    標準
    95
    17
    1個
    [めねじ] めねじ
    M12
    -
    Y(イエロー)
    38.3
    標準
    95
    17
    1個
    [めねじ] めねじ
    M12
    -
    B(ブラック)
    49.8
    Hタイプ
    95
    17
    1個
    [めねじ] めねじ
    M12
    -
    O(オレンジ)
    49.8
    Hタイプ
    95
    17
    1個
    [めねじ] めねじ
    M12
    -
    R(レッド)
    49.8
    Hタイプ
    95
    17
    1個
    [めねじ] めねじ
    M12
    -
    S(シルバー)
    49.8
    Hタイプ
    95
    17
    1個
    [めねじ] めねじ
    M12
    -
    Y(イエロー)
    49.8
    Hタイプ
    95
    17
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,567円
    ( 5,024円 )
    3日目
    4,567円
    ( 5,024円 )
    3日目
    4,567円
    ( 5,024円 )
    3日目
    4,567円
    ( 5,024円 )
    3日目
    4,567円
    ( 5,024円 )
    3日目
    4,852円
    ( 5,337円 )
    3日目
    4,852円
    ( 5,337円 )
    3日目
    4,852円
    ( 5,337円 )
    3日目
    4,852円
    ( 5,337円 )
    3日目
    4,852円
    ( 5,337円 )
    3日目
    4,567円
    ( 5,024円 )
    3日目
    4,567円
    ( 5,024円 )
    3日目
    4,567円
    ( 5,024円 )
    3日目
    4,567円
    ( 5,024円 )
    3日目
    4,567円
    ( 5,024円 )
    3日目
    4,852円
    ( 5,337円 )
    3日目
    4,852円
    ( 5,337円 )
    3日目
    4,852円
    ( 5,337円 )
    3日目
    4,852円
    ( 5,337円 )
    3日目
    4,852円
    ( 5,337円 )
    3日目
    4,567円
    ( 5,024円 )
    2日目
    4,567円
    ( 5,024円 )
    2日目
    4,567円
    ( 5,024円 )
    2日目
    4,567円
    ( 5,024円 )
    2日目
    4,567円
    ( 5,024円 )
    2日目
    4,852円
    ( 5,337円 )
    2日目
    4,852円
    ( 5,337円 )
    2日目
    4,852円
    ( 5,337円 )
    2日目
    4,852円
    ( 5,337円 )
    2日目
    4,852円
    ( 5,337円 )
    2日目
    6,060円
    ( 6,666円 )
    2日目
    6,060円
    ( 6,666円 )
    2日目
    6,060円
    ( 6,666円 )
    2日目
    6,060円
    ( 6,666円 )
    2日目
    6,060円
    ( 6,666円 )
    2日目
    6,346円
    ( 6,981円 )
    2日目
    6,346円
    ( 6,981円 )
    2日目
    6,346円
    ( 6,981円 )
    2日目
    6,346円
    ( 6,981円 )
    2日目
    6,346円
    ( 6,981円 )
    2日目
    6,055円
    ( 6,661円 )
    2日目
    6,356円
    ( 6,992円 )
    2日目
    6,055円
    ( 6,661円 )
    2日目
    6,055円
    ( 6,661円 )
    2日目
    6,055円
    ( 6,661円 )
    2日目
    7,201円
    ( 7,921円 )
    2日目
    7,201円
    ( 7,921円 )
    2日目
    7,201円
    ( 7,921円 )
    2日目
    7,201円
    ( 7,921円 )
    2日目
    7,201円
    ( 7,921円 )
    2日目
    6,834円
    ( 7,517円 )
    2日目
    6,834円
    ( 7,517円 )
    2日目
    6,834円
    ( 7,517円 )
    2日目
    6,834円
    ( 7,517円 )
    2日目
    6,834円
    ( 7,517円 )
    2日目
    8,916円
    ( 9,808円 )
    2日目
    8,492円
    ( 9,341円 )
    2日目
    8,492円
    ( 9,341円 )
    2日目
    8,492円
    ( 9,341円 )
    2日目
    8,492円
    ( 9,341円 )
    2日目
  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    9
  • 次へ

    • 詳細情報

    基本情報

    位置決め固定をする時に使用をするステンレスレバーです。レバーを上に持ち上げる事でレバー内側のセレーション（歯切り部）が外れ、レバーがフリーになりますので、常に操作しやすい位置へレバーを移動させることで、よりスムーズな締付け操作が可能になります。ねじ部およびスプリングがステンレスの為、防錆性に優れています。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ステンレスクランプレバー KRS,KFSのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    ステンレスクランプレバー KRS,KFS
    ステンレスクランプレバー SRS,SFS
    カム・クランプ
    プッシュオフクランプレバー PCM、PC
    ミニクランプレバー LDCMS（おねじ）／LDCFS（めねじ）
    カム レバー（KCL・KCLF・KCLS・KCLFS）
    メーカー小西製作所小西製作所ロームヘルドハルダー小西製作所鍋屋バイテックイマオコーポレーション
    通常価格3,026円-2,278円 -15,791円 -1,037円 -1,092円 -1,549円 -
    通常出荷日2日目〜3日目9日目3日目〜在庫品1日目〜在庫品1日目〜
    種類クランプ機能付きレバークランプ機能付きレバークランプ機能付きレバークランプ機能付きレバークランプ機能付きレバークランプ機能付きレバー
    レバー 形状L字形L字形-L字形L字形L字形
    レバー 材質亜鉛ダイキャスト亜鉛ダイキャスト-亜鉛ダイキャスト亜鉛ダイカスト-
    レバー 操作方向左右(回転)左右(回転)左右(回転)左右(回転)左右(回転)上下
    レバー 機構セレーションセレーション直結（連動）セレーションセレーション直結（連動）
