小西製作所

クランプレバー SR,SF

カタログ

通常単価(税別): 713円～4,882円

税込単価: 784円～5,370円

通常出荷日：在庫品1日目～14日目一部当日出荷可能

【特長】・位置決め固定をする時に使用をするレバーです。・レバーを上に持ち上げる事でレバー内側のセレーシ...

よく一緒に見られています

小西製作所

通常出荷日：在庫品1日目

よく一緒に見られています

小西製作所

通常出荷日：3 日目

未確定：候補が422型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

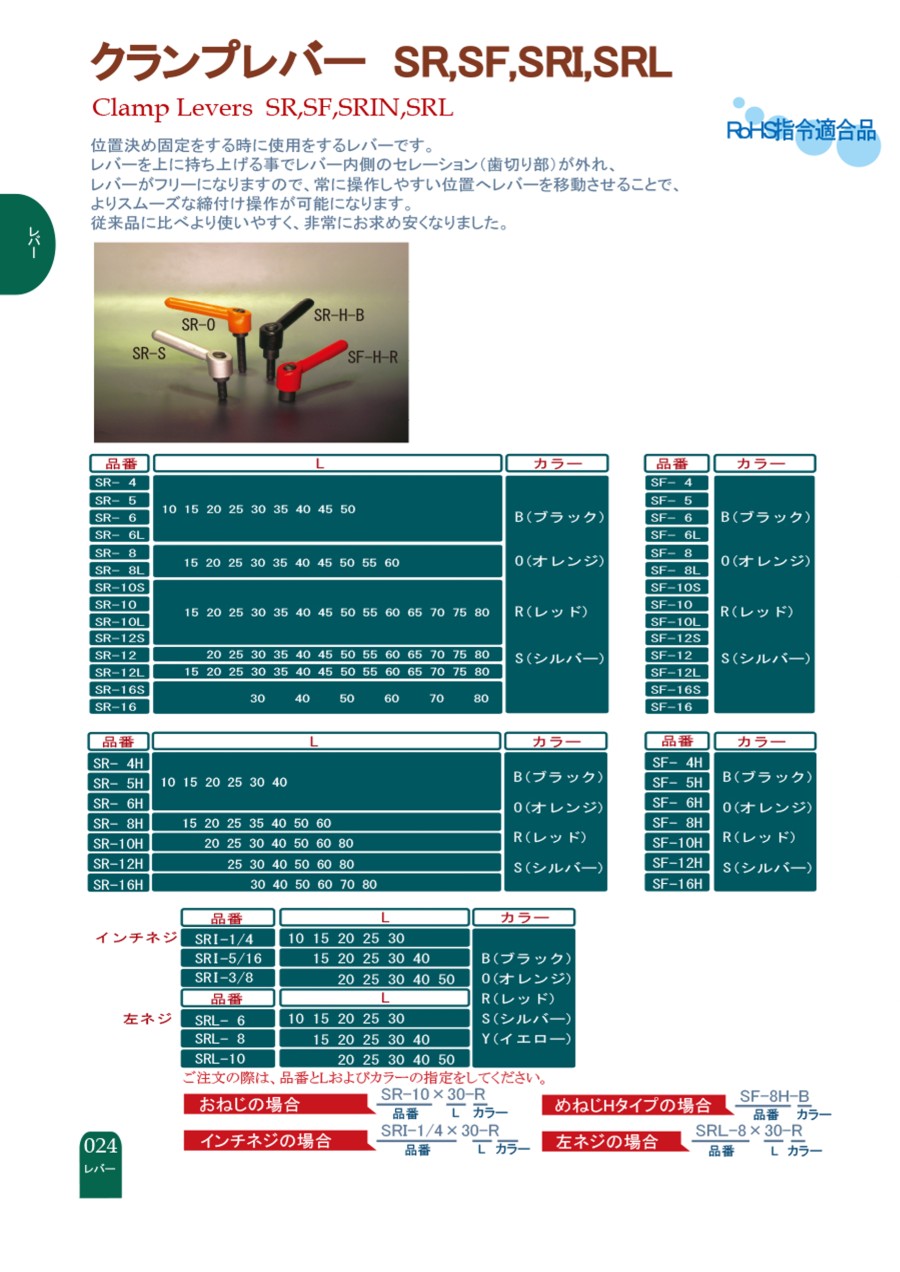

カタログ

商品情報

外形図

製品仕様

外観図

仕様

レバー
材質：亜鉛ダイキャスト
表面処理：静電紛体塗装
ボルト
材質：鋼材SUM22
表面処理：黒色四三酸化鉄皮膜
止めネジ
材質：鋼材SUM22
表面処理：黒色四三酸化鉄皮膜
バネ
材質：鋼線SW-C

規格表

使用例

操作方法

（1）歯止めがはずれるまでレバーを上に持ち上げて下さい。（内蔵スプリングが圧縮されます。）

（2）レバーを持ち上げた状態で、お望みの位置に回して下さい。

（3）お望みの位置でレバーを放します。スプリングの力で戻り歯止め装置が再びロックされます。

選定サポート情報

ご注文の際は、品番とLおよびカラーの指定をしてください。

おねじの場合

めねじHタイプの場合

型番リスト

表示件数

...

型番

接続部種類

取付部サイズ

最大締付力

(N)

カラー

高さ H

(mm)

高さタイプ

(mm)

回し半径

(mm)

取付部長さ

(mm)

最小発注数量

[めねじ] めねじ	M4	-	B(ブラック)	22	標準	45	9	1個
[めねじ] めねじ	M4	-	O(オレンジ)	22	標準	45	9	1個
[めねじ] めねじ	M4	-	R(レッド)	22	標準	45	9	1個
[めねじ] めねじ	M4	-	S(シルバー)	22	標準	45	9	1個
[めねじ] めねじ	M4	-	B(ブラック)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M4	-	O(オレンジ)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M4	-	R(レッド)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M4	-	S(シルバー)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M5	-	B(ブラック)	22	標準	45	9	1個
[めねじ] めねじ	M5	-	O(オレンジ)	22	標準	45	9	1個
[めねじ] めねじ	M5	-	R(レッド)	22	標準	45	9	1個
[めねじ] めねじ	M5	-	S(シルバー)	22	標準	45	9	1個
[めねじ] めねじ	M5	-	B(ブラック)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M5	-	O(オレンジ)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M5	-	R(レッド)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M5	-	S(シルバー)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M6	-	B(ブラック)	22	標準	45	9	1個
[めねじ] めねじ	M6	-	O(オレンジ)	22	標準	45	9	1個
[めねじ] めねじ	M6	-	R(レッド)	22	標準	45	9	1個
[めねじ] めねじ	M6	-	S(シルバー)	22	標準	45	9	1個
[めねじ] めねじ	M6	-	B(ブラック)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M6	-	O(オレンジ)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M6	-	R(レッド)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M6	-	S(シルバー)	32	Hタイプ	45	9	1個
[めねじ] めねじ	M8	-	B(ブラック)	25	標準	70	12	1個
[めねじ] めねじ	M8	-	O(オレンジ)	25	標準	70	12	1個
[めねじ] めねじ	M8	-	R(レッド)	25	標準	70	12	1個
[めねじ] めねじ	M8	-	S(シルバー)	25	標準	70	12	1個
[めねじ] めねじ	M8	-	B(ブラック)	35	Hタイプ	70	12	1個
[めねじ] めねじ	M8	-	O(オレンジ)	35	Hタイプ	70	12	1個
[めねじ] めねじ	M8	-	R(レッド)	35	Hタイプ	70	12	1個
[めねじ] めねじ	M8	-	S(シルバー)	35	Hタイプ	70	12	1個
[めねじ] めねじ	M10	-	B(ブラック)	33	標準	85	14	1個
[めねじ] めねじ	M10	-	O(オレンジ)	33	標準	85	14	1個
[めねじ] めねじ	M10	-	R(レッド)	33	標準	85	14	1個
[めねじ] めねじ	M10	-	S(シルバー)	33	標準	85	14	1個
[めねじ] めねじ	M10	-	B(ブラック)	43	Hタイプ	85	14	1個
[めねじ] めねじ	M10	-	O(オレンジ)	43	Hタイプ	85	14	1個
[めねじ] めねじ	M10	-	R(レッド)	43	Hタイプ	85	14	1個
[めねじ] めねじ	M10	-	S(シルバー)	43	Hタイプ	85	14	1個
[めねじ] めねじ	M12	-	B(ブラック)	37	標準	95	17	1個
[めねじ] めねじ	M12	-	O(オレンジ)	37	標準	95	17	1個
[めねじ] めねじ	M12	-	R(レッド)	37	標準	95	17	1個
[めねじ] めねじ	M12	-	S(シルバー)	37	標準	95	17	1個
[めねじ] めねじ	M12	-	B(ブラック)	48	Hタイプ	95	17	1個
[めねじ] めねじ	M12	-	O(オレンジ)	48	Hタイプ	95	17	1個
[めねじ] めねじ	M12	-	R(レッド)	48	Hタイプ	95	17	1個
[めねじ] めねじ	M12	-	S(シルバー)	48	Hタイプ	95	17	1個
[めねじ] めねじ	M16	-	B(ブラック)	44	標準	115	23	1個
[めねじ] めねじ	M16	-	O(オレンジ)	44	標準	115	23	1個
[めねじ] めねじ	M16	-	R(レッド)	44	標準	115	23	1個
[めねじ] めねじ	M16	-	S(シルバー)	44	標準	115	23	1個
[めねじ] めねじ	M16	-	B(ブラック)	58	Hタイプ	115	23	1個
[めねじ] めねじ	M16	-	O(オレンジ)	58	Hタイプ	115	23	1個
[めねじ] めねじ	M16	-	R(レッド)	58	Hタイプ	115	23	1個
[めねじ] めねじ	M16	-	S(シルバー)	58	Hタイプ	115	23	1個
[おねじ] おねじ	M4	1800	B(ブラック)	32	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	O(オレンジ)	32	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	R(レッド)	32	Hタイプ	45	10	1個
[おねじ] おねじ	M4	1800	S(シルバー)	32	Hタイプ	45	10	1個

通常単価(税別) (税込単価)	通常出荷日

828円 ( 911円 )	3日目
828円 ( 911円 )	3日目
828円 ( 911円 )	3日目
828円 ( 911円 )	3日目
990円 ( 1,089円 )	3日目
1,811円 ( 1,992円 )	3日目
990円 ( 1,089円 )	3日目
990円 ( 1,089円 )	3日目
828円 ( 911円 )	3日目
828円 ( 911円 )	3日目
828円 ( 911円 )	3日目
828円 ( 911円 )	3日目
990円 ( 1,089円 )	3日目
990円 ( 1,089円 )	3日目
990円 ( 1,089円 )	3日目
990円 ( 1,089円 )	3日目
828円 ( 911円 )	2日目
828円 ( 911円 )	2日目
828円 ( 911円 )	2日目
713円 ( 784円 )	10日目
990円 ( 1,089円 )	3日目
990円 ( 1,089円 )	3日目
990円 ( 1,089円 )	3日目
990円 ( 1,089円 )	3日目
957円 ( 1,053円 )	2日目
961円 ( 1,057円 )	2日目
1,076円 ( 1,184円 )	2日目
971円 ( 1,068円 )	10日目
1,075円 ( 1,183円 )	3日目
1,075円 ( 1,183円 )	3日目
1,968円 ( 2,165円 )	3日目
1,075円 ( 1,183円 )	3日目
1,076円 ( 1,184円 )	2日目
1,089円 ( 1,198円 )	2日目
1,076円 ( 1,184円 )	2日目
1,076円 ( 1,184円 )	9日目
1,357円 ( 1,493円 )	3日目
1,357円 ( 1,493円 )	3日目
1,357円 ( 1,493円 )	3日目
1,357円 ( 1,493円 )	3日目
1,237円 ( 1,361円 )	2日目
1,237円 ( 1,361円 )	2日目
1,237円 ( 1,361円 )	2日目
1,237円 ( 1,361円 )	2日目
1,527円 ( 1,680円 )	3日目
1,527円 ( 1,680円 )	3日目
1,527円 ( 1,680円 )	3日目
1,527円 ( 1,680円 )	3日目
1,616円 ( 1,778円 )	2日目
1,616円 ( 1,778円 )	2日目
1,616円 ( 1,778円 )	2日目
3,002円 ( 3,302円 )	2日目
1,876円 ( 2,064円 )	3日目
1,876円 ( 2,064円 )	3日目
1,876円 ( 2,064円 )	3日目
1,876円 ( 2,064円 )	3日目
1,916円 ( 2,108円 )	3日目
998円 ( 1,098円 )	3日目
998円 ( 1,098円 )	3日目
998円 ( 1,098円 )	3日目

...

基本情報

基本情報

【特長】
・位置決め固定をする時に使用をするレバーです。
・レバーを上に持ち上げる事でレバー内側のセレーション（歯切り部）が外れ、レバーがフリーになりますので、常に操作しやすい位置へレバーを移動させることで、よりスムーズな締付け操作が可能になります。
・従来品に比べより使いやすく、非常にお求め安くなりました

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クランプレバー SR,SFのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品クランプレバー SR,SF	クランプレバー SR--6、SF--6	雌ねじクランプレバー	LDME クランプレバー（おねじ）	LDFE クランプレバー（めねじ）	クランプレバー LDMS／LDFS
メーカー	小西製作所	小西製作所	エスコ	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック
通常価格	713円-	828円 -	805円 -	918円 -	929円 -	1,206円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	1日目	4日目	4日目	在庫品1日目〜
種類	クランプ機能付きレバー	クランプ機能付きレバー	クランプ機能付きレバー	クランプ機能付きレバー	クランプ機能付きレバー	クランプ機能付きレバー
レバー形状	L字形	L字形	L字形	L字形	L字形	L字形
レバー材質	亜鉛ダイキャスト	亜鉛ダイキャスト	亜鉛ダイカスト	亜鉛ダイカスト	亜鉛ダイカスト	亜鉛ダイカスト
レバー操作方向	左右(回転)	左右(回転)	左右(回転)	左右(回転)	左右(回転)	左右(回転)
レバー機構	セレーション	セレーション	セレーション	セレーション	セレーション	セレーション
