小西製作所

ナールドノブ KS

Name: ナールドノブ KS
Brand: 小西製作所
SKU: 221000542332
Rating: 4 (1 reviews)

カタログ |

通常単価(税別): 403円～1,060円

税込単価: 443円～1,166円

通常出荷日：在庫品1日目～2日目一部当日出荷可能

イタリアンデザインのフェノール樹脂製のつまみ。【特長】・黒色フェノール樹脂製で雄ネジ仕様・表面は艶やか...

詳細を確認

44.0

よく一緒に見られています

小西製作所

スモールノブ(ステンレス) SK-sus

通常価格(税別)： 284円 (税込価格：312円)

通常出荷日：2 日目

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観図

仕様

ノブ:黒色フェノール樹脂
ネジ:鋼材SUM22L、三価クロメート

規格表

品番	D	M	L	d	H	h	h1	(g)
KS-15×10-A	15	M4×P0.7	10	11	11	2	0.3	4
KS-15×16-A		M4×P0.7	16					5
KS-15×10-B		M5×P0.8	10					5
KS-15×16-B		M5×P0.8	16					6
KS-20×10	22	M6×P1.0	10	15	14	4		9
KS-20×16	22		16	15	14	4		10
KS-25×16	26		16	18	18	6		14
KS-25×25	26		25	18				16
KS-30×16	31	M8×P1.25	16	24				25
KS-30×25	31		25	24				28
KS-35×25	36		25	27	23	8		38
KS-35×40	36		40	27	23	8		42
KS-40×30	40	M10×P1.5	30	29	26	10		59
KS-50×40	50	M10×P1.5	40	36	32	12		94

型番リスト

表示件数

型番

取付部径(mm)

取付部　長さ

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

ノブ高さ

(mm)

最小発注数量

M4	10	～20	15	11	1個
M5	10	～20	15	11	1個
M4	16	～20	15	11	1個
M5	16	～20	15	11	1個
M6	10	20.1～30	22	14	1個
M6	16	20.1～30	22	14	1個
M6	16	20.1～30	26	18	1個
M6	25	20.1～30	26	18	1個
M8	16	30.1～40	31	18	1個
M8	25	30.1～40	31	18	1個
M8	25	30.1～40	36	23	1個
M8	40	30.1～40	36	23	1個
M10	30	30.1～40	40	26	1個
M10	40	40.1～50	50	32	1個

通常単価(税別) (税込単価)	通常出荷日

403円 ( 443円 )	在庫品1日目当日出荷可能
417円 ( 459円 )	2日目
413円 ( 454円 )	在庫品1日目当日出荷可能
419円 ( 461円 )	2日目
516円 ( 568円 )	在庫品1日目当日出荷可能
419円 ( 461円 )	在庫品1日目当日出荷可能
557円 ( 613円 )	2日目
557円 ( 613円 )	2日目
652円 ( 717円 )	在庫品1日目当日出荷可能
558円 ( 614円 )	2日目
798円 ( 878円 )	2日目
676円 ( 744円 )	2日目
835円 ( 919円 )	2日目
1,060円 ( 1,166円 )	2日目

詳細情報

基本情報

基本情報

イタリアンデザインのフェノール樹脂製のつまみ。
【特長】
・黒色フェノール樹脂製で雄ネジ仕様
・表面は艶やかで美しい
・使用温度は、max：110℃、min：-20℃
【用途】
・治具の締付け、緩め用に最適

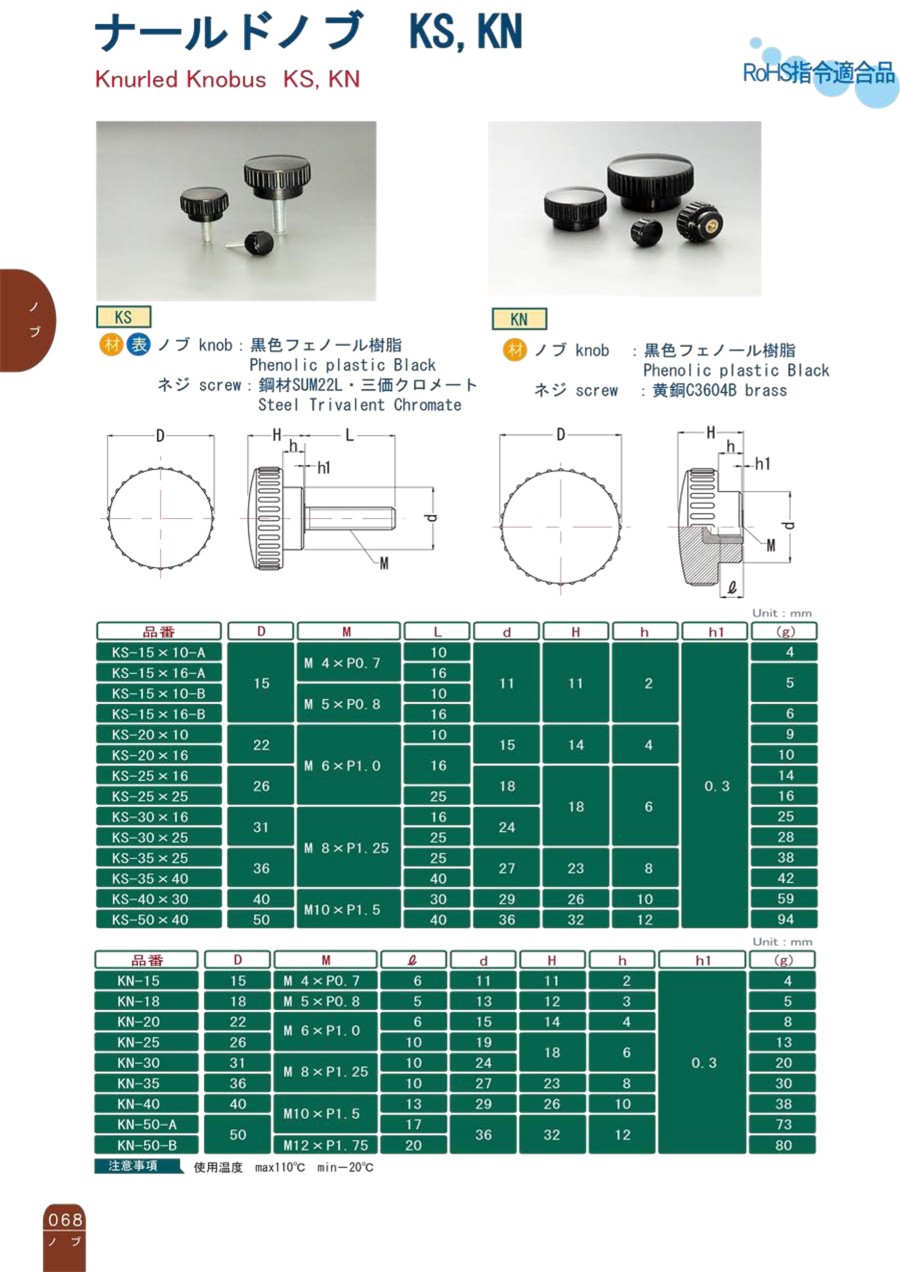

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

小西製作所
ナールドサムノブ TKS・TKN・TKS-sus・TKN-sus
外周に縦目ローレットがあるノブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
