小西製作所

グラブスクリューノブ GSN

カタログ

通常単価(税別): 620円～1,866円

税込単価: 682円～2,053円

通常出荷日：在庫品1日目～2日目一部当日出荷可能

黒色フェノール樹脂製で七弁タイプ。表面は艶やかで美しいノブです。御使用温度 max110℃ min...

よく一緒に見られています

小西製作所

通常出荷日：2 日目

よく一緒に見られています

小西製作所

通常出荷日：在庫品1日目

未確定：候補が25型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

ノブ
材質：黒色フェノール樹脂
ネジ
材質：鋼材SUM22L
表面処理：三価クロメート

規格表

型番リスト

表示件数

型番

取付部径(mm)

取付部　長さ

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

ノブ高さ

(mm)

最小発注数量

M5	10	20.1～30	25	19	1個
M5	15	20.1～30	25	19	1個
M5	20	20.1～30	25	19	1個
M5	25	20.1～30	25	19	1個
M5	30	20.1～30	25	19	1個
M6	15	30.1～40	32	20	1個
M6	20	30.1～40	32	20	1個
M6	25	30.1～40	32	20	1個
M6	30	30.1～40	32	20	1個
M6	40	30.1～40	32	20	1個
M8	20	30.1～40	40	25	1個
M8	25	30.1～40	40	25	1個
M8	30	30.1～40	40	25	1個
M8	40	30.1～40	40	25	1個
M8	50	30.1～40	40	25	1個
M10	25	40.1～50	50	32	1個
M10	30	40.1～50	50	32	1個
M10	40	40.1～50	50	32	1個
M10	50	40.1～50	50	32	1個
M10	60	40.1～50	50	32	1個
M12	30	50.1～70	63	41	1個
M12	40	50.1～70	63	41	1個
M12	50	50.1～70	63	41	1個
M12	60	50.1～70	63	41	1個
M12	80	50.1～70	63	41	1個

通常単価(税別) (税込単価)	通常出荷日

626円 ( 689円 )	2日目
620円 ( 682円 )	2日目
620円 ( 682円 )	2日目
620円 ( 682円 )	2日目
620円 ( 682円 )	2日目
665円 ( 732円 )	2日目
654円 ( 719円 )	2日目
671円 ( 738円 )	2日目
719円 ( 791円 )	2日目
727円 ( 800円 )	在庫品1日目当日出荷可能
735円 ( 809円 )	2日目
668円 ( 735円 )	2日目
782円 ( 860円 )	2日目
801円 ( 881円 )	2日目
763円 ( 839円 )	2日目
895円 ( 985円 )	2日目
986円 ( 1,085円 )	2日目
983円 ( 1,081円 )	2日目
1,067円 ( 1,174円 )	2日目
1,324円 ( 1,456円 )	2日目
1,629円 ( 1,792円 )	2日目
1,629円 ( 1,792円 )	2日目
1,739円 ( 1,913円 )	2日目
1,866円 ( 2,053円 )	2日目
1,844円 ( 2,028円 )	2日目

詳細情報

基本情報

基本情報

黒色フェノール樹脂製で七弁タイプ。表面は艶やかで美しいノブです。御使用温度 max110℃ min-20℃。

カタログ

商品TOP

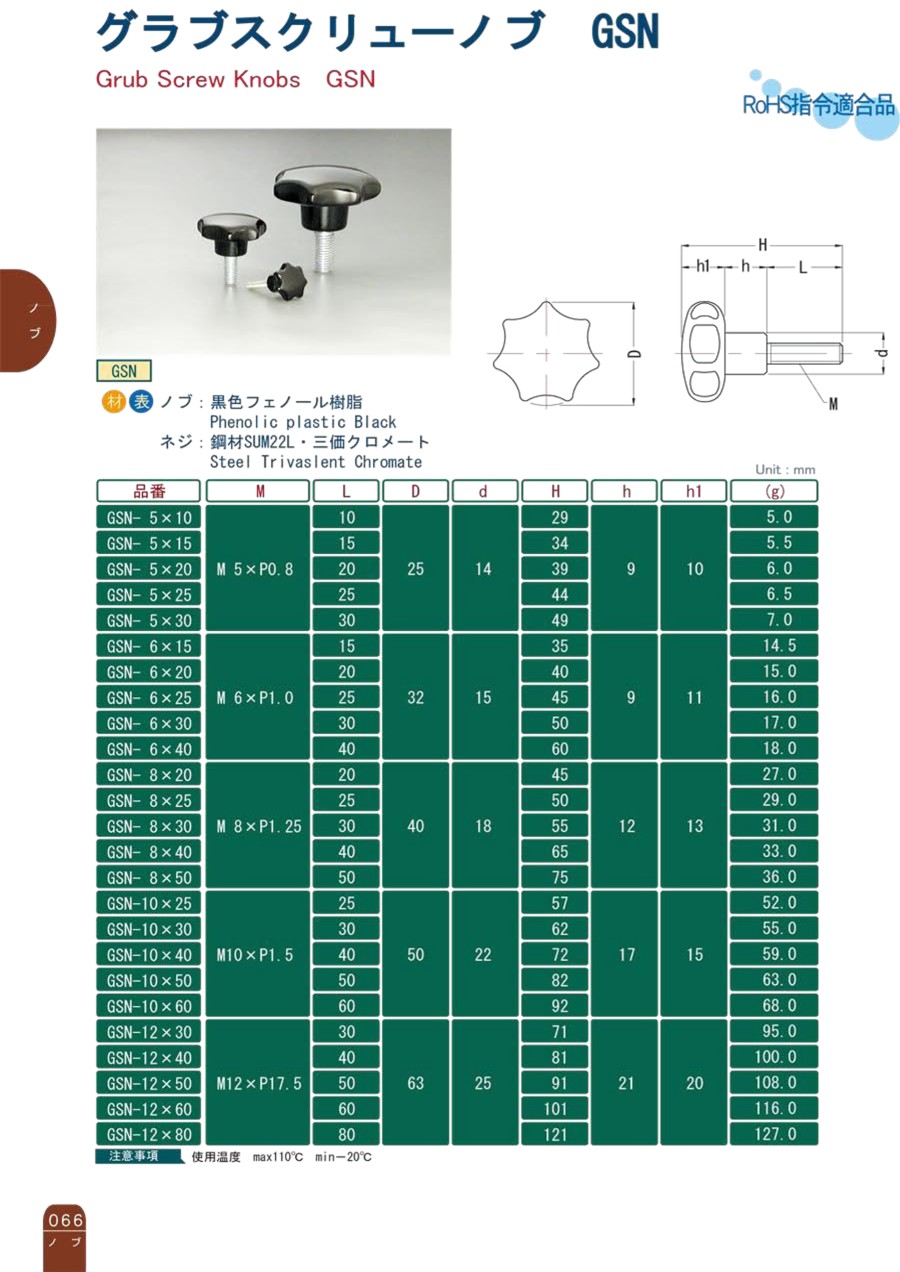

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
