小西製作所

回転グリップ RG,RG-N,RG-N-sus

カタログ |

通常単価(税別): 1,012円～5,034円

税込単価: 1,113円～5,537円

通常出荷日：2日目～4日目

【特長】ネジの先端の六角穴を利用してグリップを取り付けてください。

よく一緒に見られています

小西製作所

通常出荷日：3 日目

よく一緒に見られています

小西製作所

通常出荷日：3 日目～

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観図

仕様

型番		RG	RG-N
材質・表面処理	グリップ	黒色フェノール樹脂	ポリプロピレン黒色
材質・表面処理	ネジ	鋼材SUM22L・三価クロメート	鋼材SUM22L・三価クロメートステンレスSUS303
使用温度		max110℃ min-20℃	max80℃ min0℃

規格表

RG

単位：mm

型番	L	M	l	D	d	F	（g）
RG-28	28	M6×P1.0	10	14	11	3	13
RG-40	40		13	18	15		27
RG-50	50		13	21	17		37
RG-65	65	M8×P1.25	15	23	19	4	75
RG-80	80	M10×P1.5	17	26	21	5	98

RG-N、RG-N-sus

単位：mm

型番	L	M	l	D	d	F	（g）
RG-40-N RG-40-N-SUS	40	M6×P1.0	13	18	15	3	25
RG-50-N RG-50-N-SUS	50	M6×P1.0	13	21	17	3	35
RG-65-N RG-65-N-SUS	65	M8×P1.25	15	23	19	4	68
RG-80-NB	80	M8×P1.25	15	26	21	4	75
RG-80-N RG-80-N-SUS	80	M10×P1.5	17	26	21	5	78
RG-90-N	90	M12×P1.75	17	28	22	5	85

型番リスト

表示件数

型番

ねじの呼び M

グリップ詳細材質

グリップ太さ【範囲選択】

(mm)

グリップ太さ D

(mm)

グリップ長さ【範囲選択】

(mm)

グリップ長さ

(mm)

取付部材質

取付部詳細材質

取付部表面処理

最小発注数量

M6	フェノール樹脂	～19.9	14	～30	28	[スチール] 鋼材SUM22L	SUM22L	三価クロメート	1個
M6	フェノール樹脂	～19.9	18	30.1～50	40	[スチール] 鋼材SUM22L	SUM22L	三価クロメート	1個
M6	ポリプロピレン	～19.9	18	30.1～50	40	[スチール] 鋼材SUM22L	SUM22L	三価クロメート	1個
M6	ポリプロピレン	～19.9	18	30.1～50	40	ステンレスSUS303	SUS303	なし	1個
M6	フェノール樹脂	20～24.9	21	30.1～50	50	[スチール] 鋼材SUM22L	SUM22L	三価クロメート	1個
M6	ポリプロピレン	20～24.9	21	30.1～50	50	[スチール] 鋼材SUM22L	SUM22L	三価クロメート	1個
M6	ポリプロピレン	20～24.9	21	30.1～50	50	ステンレスSUS303	SUS303	なし	1個
M8	フェノール樹脂	20～24.9	23	50.1～70	65	[スチール] 鋼材SUM22L	SUM22L	三価クロメート	1個
M6	ポリプロピレン	20～24.9	23	50.1～70	65	[スチール] 鋼材SUM22L	SUM22L	三価クロメート	1個
M6	ポリプロピレン	20～24.9	23	50.1～70	65	ステンレスSUS303	SUS303	なし	1個
M10	フェノール樹脂	25～29.9	26	70.1～100	80	[スチール] 鋼材SUM22L	SUM22L	三価クロメート	1個
M10	ポリプロピレン	25～29.9	26	70.1～100	80	[スチール] 鋼材SUM22L	SUM22L	三価クロメート	1個
M10	ポリプロピレン	25～29.9	26	70.1～100	80	ステンレスSUS303	SUS303	なし	1個
M8	ポリプロピレン	25～29.9	26	70.1～100	80	[スチール] 鋼材SUM22L	SUM22L	三価クロメート	1個
M12	ポリプロピレン	25～29.9	28	70.1～100	90	[スチール] 鋼材SUM22L	SUM22L	三価クロメート	1個
M12	ポリプロピレン	25～29.9	28	70.1～100	90	ステンレスSUS303	SUS303	なし	1個

通常単価(税別) (税込単価)	通常出荷日

1,012円 ( 1,113円 )	2日目
1,039円 ( 1,143円 )	2日目
1,104円 ( 1,214円 )	2日目
3,860円 ( 4,246円 )	2日目
1,130円 ( 1,243円 )	2日目
1,195円 ( 1,315円 )	2日目
3,996円 ( 4,396円 )	2日目
1,375円 ( 1,513円 )	2日目
1,404円 ( 1,544円 )	4日目
4,692円 ( 5,161円 )	2日目
1,424円 ( 1,566円 )	2日目
1,625円 ( 1,788円 )	2日目
4,692円 ( 5,161円 )	2日目
1,625円 ( 1,788円 )	2日目
1,692円 ( 1,861円 )	2日目
5,034円 ( 5,537円 )	2日目

詳細情報

基本情報

基本情報

【特長】ネジの先端の六角穴を利用してグリップを取り付けてください。

カタログ

商品TOP

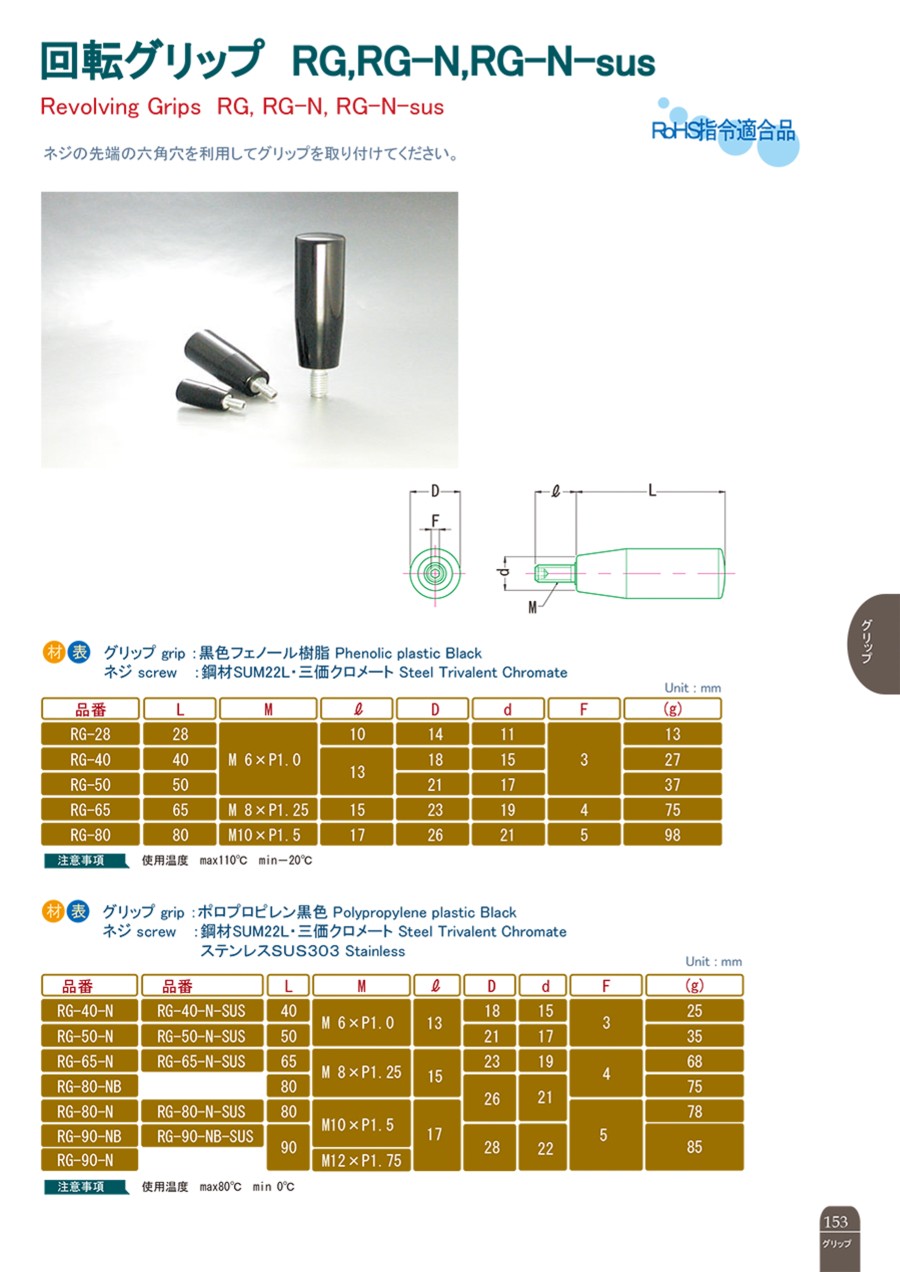

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
