小西製作所

オーバルグリップレバー OGL

オーバルグリップレバー OGL
未確定：候補が12型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

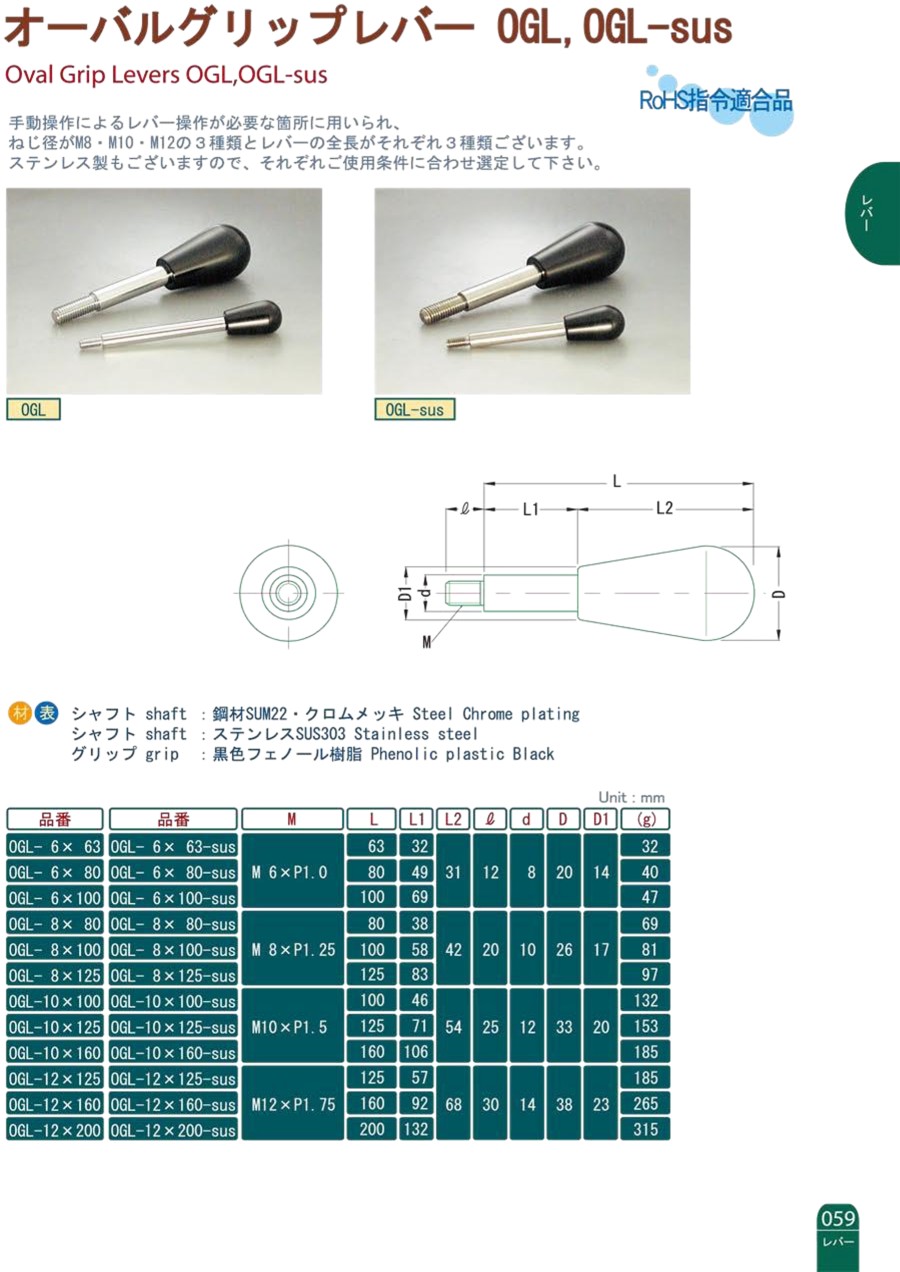

外形図

オーバルグリップレバー OGL 外形図

製品仕様

外観図

オーバルグリップレバー OGL

仕様

  • シャフト
    材質：鋼材SUM22
    表面処理：クロムメッキ
  • グリップ
    材質：黒色フェノール樹脂

規格表

オーバルグリップレバー OGL 規格表

型番リスト

表示件数
  • 1
    • 型番
    OGL-6X63
    OGL-6X80
    OGL-6X100
    OGL-8X80
    OGL-8X100
    OGL-8X125
    OGL-10X100
    OGL-10X125
    OGL-10X160
    OGL-12X125
    OGL-12X160
    OGL-12X200

    ねじの呼び M

    グリップ 太さ【範囲選択】

    (mm)

    グリップ太さ D

    (mm)

    グリップ 長さ【範囲選択】

    (mm)

    グリップ長さ

    (mm)

    全長 ※ネジ部除く

    (mm)

    		最小発注数量
    M6
    20～24.9
    20
    30.1～50
    31
    63
    1個
    M6
    20～24.9
    20
    30.1～50
    31
    80
    1個
    M6
    20～24.9
    20
    30.1～50
    31
    100
    1個
    M8
    25～29.9
    26
    30.1～50
    42
    80
    1個
    M8
    25～29.9
    26
    30.1～50
    42
    100
    1個
    M8
    25～29.9
    26
    30.1～50
    42
    125
    1個
    M10
    30～
    33
    50.1～70
    54
    100
    1個
    M10
    30～
    33
    50.1～70
    54
    125
    1個
    M10
    30～
    33
    50.1～70
    54
    160
    1個
    M12
    30～
    38
    50.1～70
    68
    125
    1個
    M12
    30～
    38
    50.1～70
    68
    160
    1個
    M12
    30～
    38
    50.1～70
    68
    200
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,164円
    ( 1,280円 )
    3日目
    1,106円
    ( 1,217円 )
    3日目
    1,156円
    ( 1,272円 )
    3日目
    1,328円
    ( 1,461円 )
    3日目
    1,388円
    ( 1,527円 )
    3日目
    1,397円
    ( 1,537円 )
    3日目
    1,758円
    ( 1,934円 )
    3日目
    1,837円
    ( 2,021円 )
    3日目
    2,035円
    ( 2,239円 )
    3日目
    2,398円
    ( 2,638円 )
    3日目
    2,490円
    ( 2,739円 )
    3日目
    2,679円
    ( 2,947円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    手動操作によるレバー操作が必要な個所に用いられ、ねじ径がM6・M8・M10・M12の4種類とレバーの全長がそれぞれ3種類ございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
