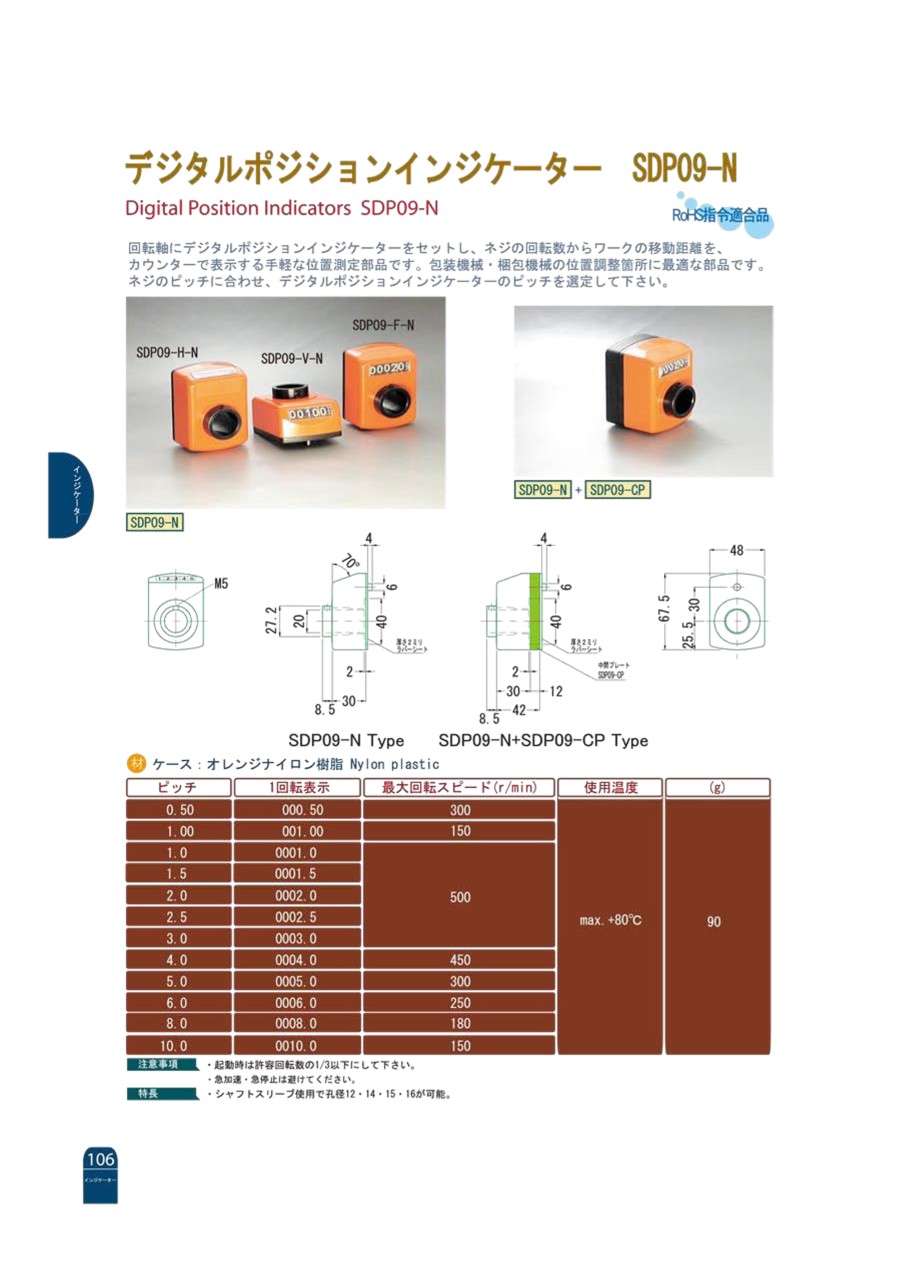

デジタルポジションインジケーター SDP09-N
- 通常単価(税別)
- 577円～10,855円
- 税込単価
- 635円～11,941円
回転軸にデジタルポジションインジケーターをセットし、ネジの回転数からワークの移動距離を、カウンターで表...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
SDP09-N
SDP09-N+SDP09-CP
製品仕様
- ケース材質：オレンジナイロン樹脂
文字盤
回転方向
文字盤位置
H：標準水平スピンドル用
V：垂直スピンドル用
F：フロント式水平スピンドル用
| ピッチ | 1回転表示 | 最大回転スピード（r/min） | 使用温度 | （g） |
|---|---|---|---|---|
| 0.50 | 000.50 | 300 | max.+80℃ | 90 |
| 1.00 | 001.00 | 150 | ||
| 1.0 | 0001.0 | 500 | ||
| 1.5 | 0001.5 | |||
| 2.0 | 0002.0 | |||
| 2.5 | 0002.5 | |||
| 3.0 | 0003.0 | |||
| 4.0 | 0004.0 | 450 | ||
| 5.0 | 0005.0 | 300 | ||
| 6.0 | 0006.0 | 250 | ||
| 8.0 | 0008.0 | 180 | ||
| 10.0 | 0010.0 | 150 |
商品特長詳細
- シャフトスリーブ使用で孔径12・14・15・16が可能。
選定サポート情報
品番の説明
注意・禁止事項
- 起動時は許容回転数の1/3以下にして下さい。
- 急加速・急停止は避けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
577円 ( 635円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,641円 ( 10,605円 ) | 3日目 |
9,641円 ( 10,605円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,641円 ( 10,605円 ) | 3日目 |
10,027円 ( 11,030円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,798円 ( 10,778円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
10,419円 ( 11,461円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
10,382円 ( 11,420円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
10,855円 ( 11,941円 ) | 3日目 |
9,641円 ( 10,605円 ) | 3日目 |
9,898円 ( 10,888円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
10,032円 ( 11,035円 ) | 3日目 |
10,032円 ( 11,035円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
10,028円 ( 11,031円 ) | 3日目 |
10,662円 ( 11,728円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,641円 ( 10,605円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,549円 ( 10,504円 ) | 6日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
9,646円 ( 10,611円 ) | 3日目 |
詳細情報
基本情報
回転軸にデジタルポジションインジケーターをセットし、ネジの回転数からワークの移動距離を、カウンターで表示する手軽な位置測定部品です。包装機械・梱包機械の位置調整箇所に最適な部品です。ネジのピッチに合わせ、デジタルポジションインジケーターのピッチを選定してください。
