ステンレス アイボルト MMIBタイプ
- 通常単価(税別)
- 775円～2,591円
- 税込単価
- 853円～2,850円
通常出荷日：4日目～5日目
壁面等に取り付けて、チェーン等をつなぐことが出来るアイボルト。【特長】・シンプルで一般的なアイボルト・...
詳細を確認
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
チェーン等を壁面に固定できるシンプルなステンレス製アイボルト
一般的なアイボルト。
ステンレスアイボルトの使用例。
ステンレス アイボルトの外形図と寸法
ステンレスアイボルトの寸法図。
単位:mm
| 品番 | D | L | H | B | A | 捻径 | Weight (g) | 参考使用荷重 | |
|---|---|---|---|---|---|---|---|---|---|
| (kgf) | (kN) | ||||||||
| IB-4M | 4 | 10 | 20 | 12 | 10 | M-4 | 7 | 20 | 0.20 |
| IB-5M | 5 | 13 | 25 | 13 | 11 | M-5 | 13 | 30 | 0.29 |
| IB-6M | 5.5 | 16 | 27 | 14 | 13 | M-6 | 18 | 50 | 0.49 |
| IB-8M | 7 | 19 | 34 | 15 | 16 | M-8 | 29 | 80 | 0.78 |
| IB-10M | 8 | 25 | 42 | 18 | 19 | M-10 | 59 | 150 | 1.47 |
| IB-12M | 10 | 29 | 52 | 22 | 24 | M-12 | 115 | 220 | 2.16 |
| IB-16M | 13 | 34 | 61 | 27 | 30 | M-16 | 220 | 450 | 4.41 |
- ※ 表記寸法には多少の公差があります。ご了承下さい。
- ※ 使用荷重は参考値ですので、使用状況・環境によって変動します。
詳細情報
基本情報
壁面等に取り付けて、チェーン等をつなぐことが出来るアイボルト。
【特長】
・シンプルで一般的なアイボルト
・材質：ステンレス（SUS304）
【用途】
・チェーン等を壁面に固定できるので、車止めや侵入防止柵の金具として使用が可能

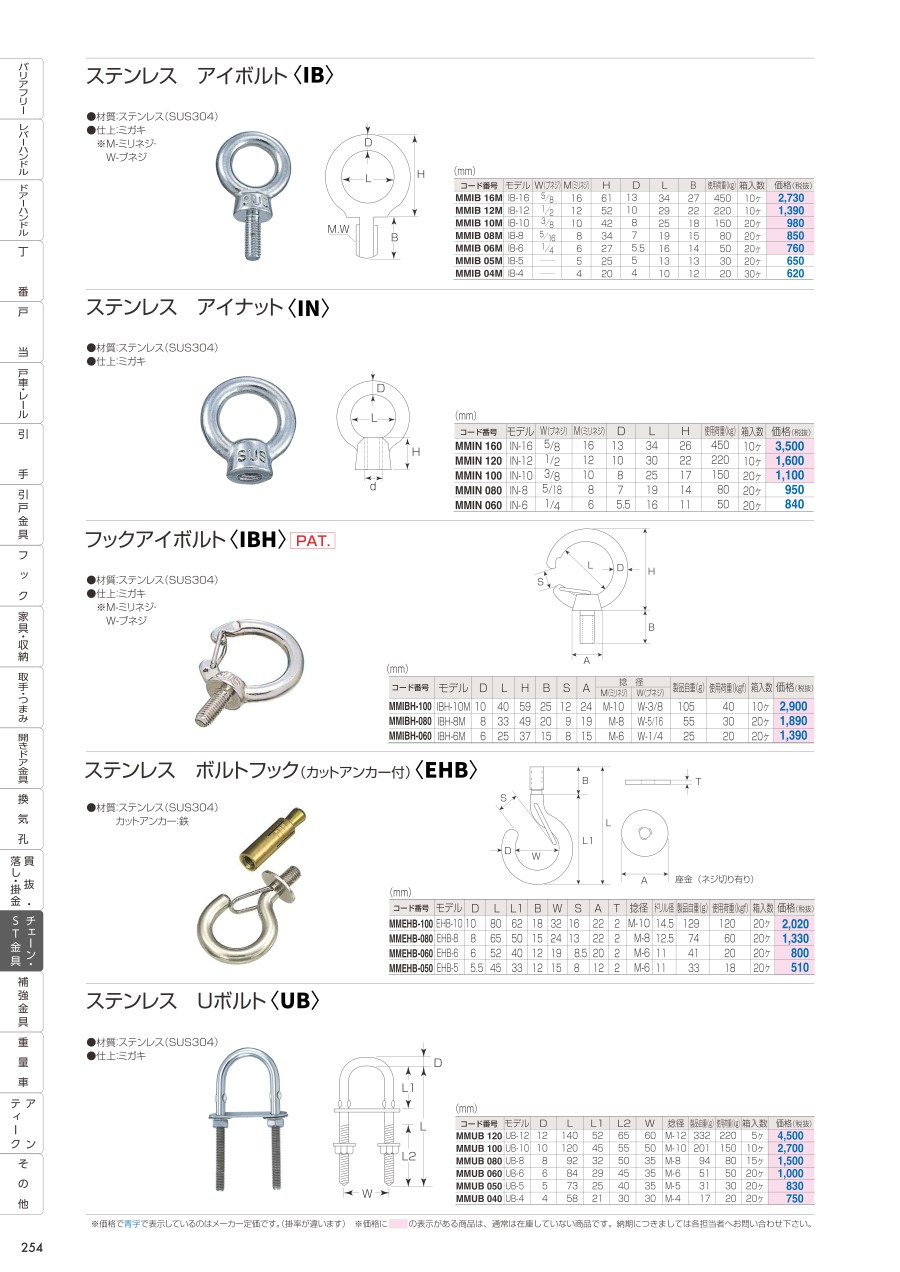

カタログ
商品担当おすすめ
水本機械製作所
ステンレス フックアイボルト
トラスコ中山
アイボルト （ステンレス製）
水本機械製作所
アイボルト（鍛造製） IBFタイプ
ステンレス アイボルト MMIBタイプのレビュー
レイアウト変更時に使用しました
5
5.02021/04/27
弊社内でレイアウト変更が発生し、エアーガン・100Vケーブルの吊下げ用部品として使用しました。近くにちょうど良いラックが...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qより大きなアイボルトはありますか？
A
はい、ございます。
