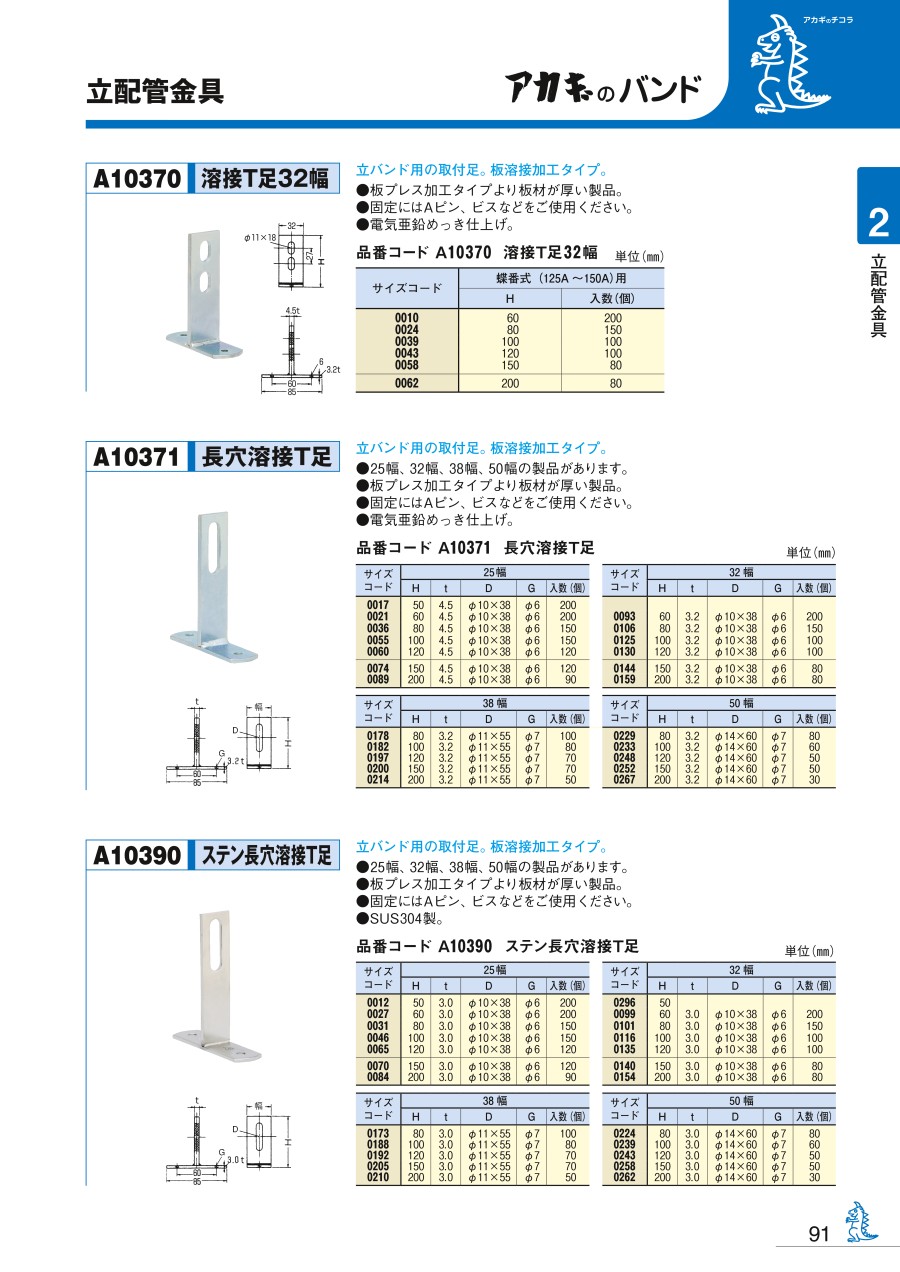

<h3 class="m-h3--wysiwyg">長穴溶接T足の外観・寸法図</h3>
<div class="m-cols" data-autoheight="group">
<div class="m-cols__wrap">
<div class="m-cols__1of2">
<div class="m-thumbnail">
<div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000533769/221000533769_001_20230801115854.jpg" alt="立配管金具 長穴溶接T足（電気亜鉛めっき・ステン）:関連画像" /></div>
<p>外観</p>
</div>
</div>
<div class="m-cols__1of2">
<div class="m-thumbnail">
<div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000533769/221000533769_002_20230801115854.jpg" alt="立配管金具 長穴溶接T足（電気亜鉛めっき・ステン）:関連画像" /></div>
<p>寸法図</p>
</div>
</div>
</div>
</div>

<h4 class="m-h4--wysiwyg">長穴溶接T足の特長</h4>
<p class="u-fs-M">立バンド用の取付足。板溶接加工タイプ。<br />25幅、32幅、38幅、50幅の製品がある。<br />板プレス加工タイプより板材が厚い製品。<br />固定にはAピン、ビスなどをご使用ください。<br />電気亜鉛めっき仕上げ。<br />品番コード：A10371。</p>
<div class="m-unit">
<div class="m-cols" data-autoheight="group">
<div class="m-cols__wrap">
<div class="m-cols__1of2">
<h4 class="m-h4--wysiwyg">寸法表（25幅）</h4>
<table class="m-table"><colgroup> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> </colgroup>
<thead>
<tr>
<th style="text-align: center;" rowspan="2">サイズ<br />コード</th>
<th style="text-align: center;" colspan="4">25幅</th>
</tr>
<tr>
<th style="text-align: center;">H</th>
<th style="text-align: center;">t</th>
<th style="text-align: center;">D</th>
<th style="text-align: center;">G</th>
</tr>
</thead>
<tbody>
<tr>
<th style="text-align: center;">0017</th>
<td style="text-align: center;">50</td>
<td style="text-align: center;">4.5</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0021</th>
<td style="text-align: center;">60</td>
<td style="text-align: center;">4.5</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0036</th>
<td style="text-align: center;">80</td>
<td style="text-align: center;">4.5</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0055</th>
<td style="text-align: center;">100</td>
<td style="text-align: center;">4.5</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0060</th>
<td style="text-align: center;">120</td>
<td style="text-align: center;">4.5</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0074</th>
<td style="text-align: center;">150</td>
<td style="text-align: center;">4.5</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0089</th>
<td style="text-align: center;">200</td>
<td style="text-align: center;">4.5</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
</tbody>
</table>
</div>
<div class="m-cols__1of2">
<h4 class="m-h4--wysiwyg">寸法表（32幅）</h4>
<table class="m-table"><colgroup> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> </colgroup>
<thead>
<tr>
<th style="text-align: center;" rowspan="2">サイズ<br />コード</th>
<th style="text-align: center;" colspan="4">32幅</th>
</tr>
<tr>
<th style="text-align: center;">H</th>
<th style="text-align: center;">t</th>
<th style="text-align: center;">D</th>
<th style="text-align: center;">G</th>
</tr>
</thead>
<tbody>
<tr>
<th style="text-align: center;">0093</th>
<td style="text-align: center;">60</td>
<td style="text-align: center;">3.2</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0106</th>
<td style="text-align: center;">80</td>
<td style="text-align: center;">3.2</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0125</th>
<td style="text-align: center;">100</td>
<td style="text-align: center;">3.2</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0130</th>
<td style="text-align: center;">120</td>
<td style="text-align: center;">3.2</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0144</th>
<td style="text-align: center;">150</td>
<td style="text-align: center;">3.2</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0159</th>
<td style="text-align: center;">200</td>
<td style="text-align: center;">3.2</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
</tbody>
</table>
</div>
</div>
</div>

<div class="m-cols" data-autoheight="group">
<div class="m-cols__wrap">
<div class="m-cols__1of2">
<h4 class="m-h4--wysiwyg">寸法表（38幅）</h4>
<table class="m-table"><colgroup> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> </colgroup>
<thead>
<tr>
<th style="text-align: center;" rowspan="2">サイズ<br />コード</th>
<th style="text-align: center;" colspan="4">38幅</th>
</tr>
<tr>
<th style="text-align: center;">H</th>
<th style="text-align: center;">t</th>
<th style="text-align: center;">D</th>
<th style="text-align: center;">G</th>
</tr>
</thead>
<tbody>
<tr>
<th style="text-align: center;">0163</th>
<td style="text-align: center;">60</td>
<td style="text-align: center;">3.2</td>
<td style="text-align: center;">&phi;11&times;55</td>
<td style="text-align: center;">&phi;7</td>
</tr>
<tr>
<th style="text-align: center;">0178</th>
<td style="text-align: center;">80</td>
<td style="text-align: center;">3.2</td>
<td style="text-align: center;">&phi;11&times;55</td>
<td style="text-align: center;">&phi;7</td>
</tr>
<tr>
<th style="text-align: center;">0182</th>
<td style="text-align: center;">100</td>
<td style="text-align: center;">3.2</td>
<td style="text-align: center;">&phi;11&times;55</td>
<td style="text-align: center;">&phi;7</td>
</tr>
<tr>
<th style="text-align: center;">0197</th>
<td style="text-align: center;">120</td>
<td style="text-align: center;">3.2</td>
<td style="text-align: center;">&phi;11&times;55</td>
<td style="text-align: center;">&phi;7</td>
</tr>
<tr>
<th style="text-align: center;">0200</th>
<td style="text-align: center;">150</td>
<td style="text-align: center;">3.2</td>
<td style="text-align: center;">&phi;11&times;55</td>
<td style="text-align: center;">&phi;7</td>
</tr>
<tr>
<th style="text-align: center;">0214</th>
<td style="text-align: center;">200</td>
<td style="text-align: center;">3.2</td>
<td style="text-align: center;">&phi;11&times;55</td>
<td style="text-align: center;">&phi;7</td>
</tr>
</tbody>
</table>
</div>
<div class="m-cols__1of2">
<h4 class="m-h4--wysiwyg">寸法表（50幅）</h4>
<table class="m-table"><colgroup> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> </colgroup>
<thead>
<tr>
<th style="text-align: center;" rowspan="2">サイズ<br />コード</th>
<th style="text-align: center;" colspan="4">50幅</th>
</tr>
<tr>
<th style="text-align: center;">H</th>
<th style="text-align: center;">t</th>
<th style="text-align: center;">D</th>
<th style="text-align: center;">G</th>
</tr>
</thead>
<tbody>
<tr>
<th style="text-align: center;">0229</th>
<td style="text-align: center;">80</td>
<td style="text-align: center;">3.2</td>
<td style="text-align: center;">&phi;14&times;60</td>
<td style="text-align: center;">&phi;7</td>
</tr>
<tr>
<th style="text-align: center;">0233</th>
<td style="text-align: center;">100</td>
<td style="text-align: center;">3.2</td>
<td style="text-align: center;">&phi;14&times;60</td>
<td style="text-align: center;">&phi;7</td>
</tr>
<tr>
<th style="text-align: center;">0248</th>
<td style="text-align: center;">120</td>
<td style="text-align: center;">3.2</td>
<td style="text-align: center;">&phi;14&times;60</td>
<td style="text-align: center;">&phi;7</td>
</tr>
<tr>
<th style="text-align: center;">0252</th>
<td style="text-align: center;">150</td>
<td style="text-align: center;">3.2</td>
<td style="text-align: center;">&phi;14&times;60</td>
<td style="text-align: center;">&phi;7</td>
</tr>
<tr>
<th style="text-align: center;">0267</th>
<td style="text-align: center;">200</td>
<td style="text-align: center;">3.2</td>
<td style="text-align: center;">&phi;14&times;60</td>
<td style="text-align: center;">&phi;7</td>
</tr>
</tbody>
</table>
</div>
</div>
</div>
</div>
<h3 class="m-h3--wysiwyg">ステン長穴溶接T足の外観・寸法図</h3>
<div class="m-cols" data-autoheight="group">
<div class="m-cols__wrap">
<div class="m-cols__1of2">
<div class="m-thumbnail">
<div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000533769/221000533769_003_20230801115854.jpg" alt="立配管金具 長穴溶接T足（電気亜鉛めっき・ステン）:関連画像" /></div>
<p>外観</p>
</div>
</div>
<div class="m-cols__1of2">
<div class="m-thumbnail">
<div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000533769/221000533769_004_20230801115854.jpg" alt="立配管金具 長穴溶接T足（電気亜鉛めっき・ステン）:関連画像" /></div>
<p>寸法図</p>
</div>
</div>
</div>
</div>

<h4 class="m-h4--wysiwyg">ステン長穴溶接T足の特長</h4>
<p class="u-fs-M">立バンド用の取付足。板溶接加工タイプ。<br />25幅、32幅、38幅、50幅の製品がある。<br />板プレス加工タイプより板材が厚い製品。<br />固定にはAピン、ビスなどをご使用ください。<br />SUS304製。<br />品番コード：A10390。</p>
<div class="m-unit">
<div class="m-cols" data-autoheight="group">
<div class="m-cols__wrap">
<div class="m-cols__1of2">
<h4 class="m-h4--wysiwyg">寸法表（25幅）</h4>
<table class="m-table"><colgroup> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> </colgroup>
<thead>
<tr>
<th style="text-align: center;" rowspan="2">サイズ<br />コード</th>
<th style="text-align: center;" colspan="4">25幅</th>
</tr>
<tr>
<th style="text-align: center;">H</th>
<th style="text-align: center;">t</th>
<th style="text-align: center;">D</th>
<th style="text-align: center;">G</th>
</tr>
</thead>
<tbody>
<tr>
<th style="text-align: center;">0012</th>
<td style="text-align: center;">50</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0027</th>
<td style="text-align: center;">60</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0031</th>
<td style="text-align: center;">80</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0046</th>
<td style="text-align: center;">100</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0065</th>
<td style="text-align: center;">120</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0070</th>
<td style="text-align: center;">150</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0084</th>
<td style="text-align: center;">200</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
</tbody>
</table>
</div>
<div class="m-cols__1of2">
<h4 class="m-h4--wysiwyg">寸法表（32幅）</h4>
<table class="m-table"><colgroup> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> </colgroup>
<thead>
<tr>
<th style="text-align: center;" rowspan="2">サイズ<br />コード</th>
<th style="text-align: center;" colspan="4">32幅</th>
</tr>
<tr>
<th style="text-align: center;">H</th>
<th style="text-align: center;">t</th>
<th style="text-align: center;">D</th>
<th style="text-align: center;">G</th>
</tr>
</thead>
<tbody>
<tr>
<th style="text-align: center;">0099</th>
<td style="text-align: center;">60</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0101</th>
<td style="text-align: center;">80</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0116</th>
<td style="text-align: center;">100</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0135</th>
<td style="text-align: center;">120</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0140</th>
<td style="text-align: center;">150</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
<tr>
<th style="text-align: center;">0154</th>
<td style="text-align: center;">200</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;10&times;38</td>
<td style="text-align: center;">&phi;6</td>
</tr>
</tbody>
</table>
</div>
</div>
</div>

<div class="m-cols" data-autoheight="group">
<div class="m-cols__wrap">
<div class="m-cols__1of2">
<h4 class="m-h4--wysiwyg">寸法表（38幅）</h4>
<table class="m-table"><colgroup> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> </colgroup>
<thead>
<tr>
<th style="text-align: center;" rowspan="2">サイズ<br />コード</th>
<th style="text-align: center;" colspan="4">38幅</th>
</tr>
<tr>
<th style="text-align: center;">H</th>
<th style="text-align: center;">t</th>
<th style="text-align: center;">D</th>
<th style="text-align: center;">G</th>
</tr>
</thead>
<tbody>
<tr>
<th style="text-align: center;">0173</th>
<td style="text-align: center;">80</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;11&times;55</td>
<td style="text-align: center;">&phi;7</td>
</tr>
<tr>
<th style="text-align: center;">0188</th>
<td style="text-align: center;">100</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;11&times;55</td>
<td style="text-align: center;">&phi;7</td>
</tr>
<tr>
<th style="text-align: center;">0192</th>
<td style="text-align: center;">120</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;11&times;55</td>
<td style="text-align: center;">&phi;7</td>
</tr>
<tr>
<th style="text-align: center;">0205</th>
<td style="text-align: center;">150</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;11&times;55</td>
<td style="text-align: center;">&phi;7</td>
</tr>
<tr>
<th style="text-align: center;">0210</th>
<td style="text-align: center;">200</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;11&times;55</td>
<td style="text-align: center;">&phi;7</td>
</tr>
</tbody>
</table>
</div>
<div class="m-cols__1of2">
<h4 class="m-h4--wysiwyg">寸法表（50幅）</h4>
<table class="m-table"><colgroup> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> </colgroup>
<thead>
<tr>
<th style="text-align: center;" rowspan="2">サイズ<br />コード</th>
<th style="text-align: center;" colspan="4">50幅</th>
</tr>
<tr>
<th style="text-align: center;">H</th>
<th style="text-align: center;">t</th>
<th style="text-align: center;">D</th>
<th style="text-align: center;">G</th>
</tr>
</thead>
<tbody>
<tr>
<th style="text-align: center;">0224</th>
<td style="text-align: center;">80</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;14&times;60</td>
<td style="text-align: center;">&phi;7</td>
</tr>
<tr>
<th style="text-align: center;">0239</th>
<td style="text-align: center;">100</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;14&times;60</td>
<td style="text-align: center;">&phi;7</td>
</tr>
<tr>
<th style="text-align: center;">0243</th>
<td style="text-align: center;">120</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;14&times;60</td>
<td style="text-align: center;">&phi;7</td>
</tr>
<tr>
<th style="text-align: center;">0258</th>
<td style="text-align: center;">150</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;14&times;60</td>
<td style="text-align: center;">&phi;7</td>
</tr>
<tr>
<th style="text-align: center;">0262</th>
<td style="text-align: center;">200</td>
<td style="text-align: center;">3.0</td>
<td style="text-align: center;">&phi;14&times;60</td>
<td style="text-align: center;">&phi;7</td>
</tr>
</tbody>
</table>
</div>
</div>
</div>
</div>

3Dデータから直接手配する

設計事例から探す

工程

機構・部品

メーカーから探す

特集から探す

ご利用にあたって

ミスミについて

お問い合わせ
