ウレタンバンドMSタイプ（電気亜鉛めっき・ステン）

カタログ

通常単価(税別): 1,614円～38,148円

税込単価: 1,775円～41,963円

通常出荷日：3日目～8日目

冷温水置式配管断熱用のUバンドになります。【適用管種類】冷温水置式配管

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

アカギ

U字金具 Uボルト（電気亜鉛めっき・ステン・どぶめっき）

通常価格(税別)： 120円 (税込価格：132円)

通常出荷日：在庫品1日目

よく一緒に見られています

アカギ

U字金具足長Uボルト+30（電気亜鉛めっき・ステン）

通常価格(税別)： 514円 (税込価格：565円)

通常出荷日：在庫品1日目

未確定：候補が96型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

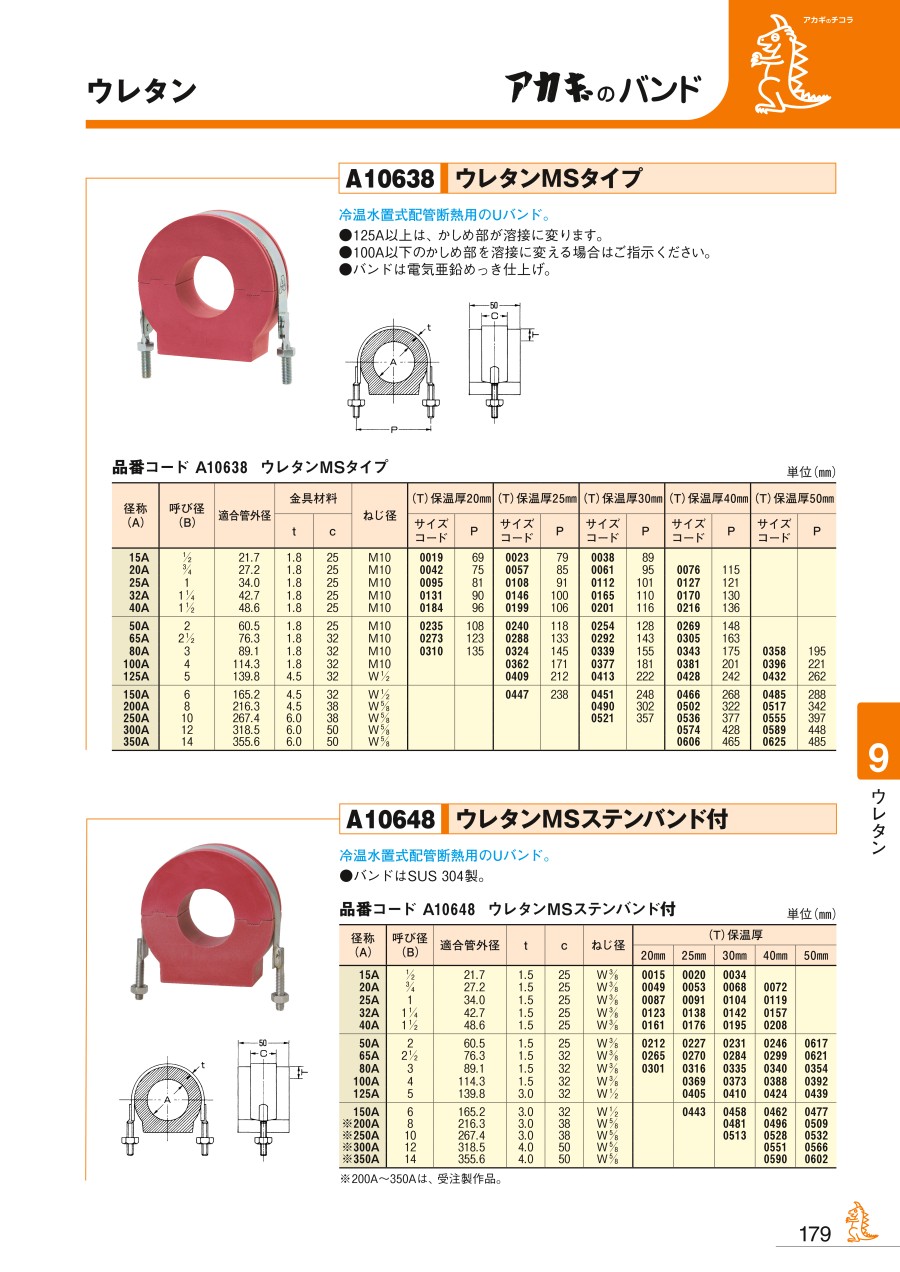

ウレタンMSタイプの外観・寸法図

外観

寸法図

ウレタンMSタイプの特長

冷温水置式配管断熱用のUバンド。
125A以上は、かしめ部が溶接に変わる。
100A以下のかしめ部を溶接に変える場合はご指示ください。
バンドは電気亜鉛めっき仕上げ。

製品仕様

品番コード：A10638。

（単位：mm）

径称（Ａ）	呼び径（Ｂ）	適合管外径	金具材料		ねじ径	(Ｔ)保温厚20mm		(Ｔ)保温厚25mm		(Ｔ)保温厚30mm		(Ｔ)保温厚40mm		(Ｔ)保温厚50mm
径称（Ａ）	呼び径（Ｂ）	適合管外径	ｔ	Ｃ	ねじ径	サイズコード	Ｐ	サイズコード	Ｐ	サイズコード	Ｐ	サイズコード	Ｐ	サイズコード	Ｐ
15A	1/2	21.7	1.8	25	M10	0019	69	0023	79	0038	89
20A	3/4	27.2	1.8	25	M10	0042	75	0057	85	0061	95	0076	115
25A	1	34.0	1.8	25	M10	0095	81	0108	91	0112	101	0127	121
32A	1 1/4	42.7	1.8	25	M10	0131	90	0146	100	0165	110	0170	130
40A	1 1/2	48.6	1.8	25	M10	0184	96	0199	106	0201	116	0216	136
50A	2	60.5	1.8	25	M10	0235	108	0240	118	0254	128	0269	148
65A	2 1/2	76.3	1.8	32	M10	0273	123	0288	133	0292	143	0305	163
80A	3	89.1	1.8	32	M10	0310	135	0324	145	0339	155	0343	175	0358	195
100A	4	114.3	1.8	32	M10			0362	171	0377	181	0381	201	0396	221
125A	5	139.8	4.5	32	W1/2			0409	212	0413	222	0428	242	0432	262
150A	6	165.2	4.5	32	W1/2			0447	238	0451	248	0466	268	0485	288
200A	8	216.3	4.5	38	W5/8					0490	302	0502	322	0517	342
250A	10	267.4	6.0	38	W5/8					0521	357	0536	377	0555	397
300A	12	318.5	6.0	50	W5/8							0574	428	0589	448
350A	14	355.6	6.0	50	W5/8							0606	465	0625	485

ウレタンMSステンバンド付の外観・寸法図

外観

寸法図

ウレタンMSステンバンド付の特長

冷温水置式配管断熱用のUバンド。
バンドはSUS304製。

製品仕様

品番コード：A10648。

（単位：mm）

径称（Ａ）	呼び径（Ｂ）	適合管外径	ｔ	Ｃ	ねじ径	（Ｔ）保温厚
径称（Ａ）	呼び径（Ｂ）	適合管外径	ｔ	Ｃ	ねじ径	20mm	25mm	30mm	40mm	50mm
15A	1/2	21.7	2.0	25	W3/8	0015	0020	0034
20A	3/4	27.2	2.0	25	W3/8	0049	0053	0068	0072
25A	1	34.0	2.0	25	W3/8	0087	0091	0104	0119
32A	1 1/4	42.7	2.0	25	W3/8	0123	0138	0142	0157
40A	1 1/2	48.6	2.0	25	W3/8	0161	0176	0195	0208
50A	2	60.5	2.0	25	W3/8	0212	0227	0231	0246	0617
65A	2 1/2	76.3	2.0	32	W3/8	0265	0270	0284	0299	0621
80A	3	89.1	2.0	32	W3/8	0301	0316	0335	0340	0354
100A	4	114.3	2.0	32	W3/8		0369	0373	0388	0392
125A	5	139.8	3.0	32	W1/2		0405	0410	0424	0439
150A	6	165.2	3.0	32	W1/2		0443	0458	0462	0477
※200A	8	216.3	3.0	38	W5/8			0481	0496	0509
※250A	10	267.4	3.0	38	W5/8			0513	0528	0532
※300A	12	318.5	4.0	50	W5/8				0551	0566
※350A	14	355.6	4.0	50	W5/8				0590	0602

※ 200A～350Aは、受注製作品。

型番リスト

表示件数

型番

種類

適用管外径（範囲）

(mm)

ねじ種類

ねじの呼び

U字金具材質

径称 (A)

呼び径 (B)

適合管外径

(mm)

保温厚 T

(mm)

表面処理

最小発注数量

U字金具固定金具付	20.1～40.0	M（メートルねじ並目）	M10	スチール	15A	1/2	21.7	20	電気亜鉛めっき	1個
U字金具固定金具付	20.1～40.0	M（メートルねじ並目）	M10	スチール	15A	1/2	21.7	25	電気亜鉛めっき	1個
U字金具固定金具付	20.1～40.0	M（メートルねじ並目）	M10	スチール	15A	1/2	21.7	30	電気亜鉛めっき	1個
U字金具固定金具付	20.1～40.0	M（メートルねじ並目）	M10	スチール	20A	3/4	27.2	20	電気亜鉛めっき	1個
U字金具固定金具付	20.1～40.0	M（メートルねじ並目）	M10	スチール	20A	3/4	27.2	25	電気亜鉛めっき	1個
U字金具固定金具付	20.1～40.0	M（メートルねじ並目）	M10	スチール	20A	3/4	27.2	30	電気亜鉛めっき	1個
U字金具固定金具付	20.1～40.0	M（メートルねじ並目）	M10	スチール	20A	3/4	27.2	40	電気亜鉛めっき	1個
U字金具固定金具付	20.1～40.0	M（メートルねじ並目）	M10	スチール	25A	1	34	20	電気亜鉛めっき	1個
U字金具固定金具付	20.1～40.0	M（メートルねじ並目）	M10	スチール	25A	1	34	25	電気亜鉛めっき	1個
U字金具固定金具付	20.1～40.0	M（メートルねじ並目）	M10	スチール	25A	1	34	30	電気亜鉛めっき	1個
U字金具固定金具付	20.1～40.0	M（メートルねじ並目）	M10	スチール	25A	1	34	40	電気亜鉛めっき	1個
U字金具固定金具付	40.1～60.0	M（メートルねじ並目）	M10	スチール	32A	1 1/4	42.7	20	電気亜鉛めっき	1個
U字金具固定金具付	40.1～60.0	M（メートルねじ並目）	M10	スチール	32A	1 1/4	42.7	25	電気亜鉛めっき	1個
U字金具固定金具付	40.1～60.0	M（メートルねじ並目）	M10	スチール	32A	1 1/4	42.7	30	電気亜鉛めっき	1個
U字金具固定金具付	40.1～60.0	M（メートルねじ並目）	M10	スチール	32A	1 1/4	42.7	40	電気亜鉛めっき	1個
U字金具固定金具付	40.1～60.0	M（メートルねじ並目）	M10	スチール	40A	1 1/2	48.6	20	電気亜鉛めっき	1個
U字金具固定金具付	40.1～60.0	M（メートルねじ並目）	M10	スチール	40A	1 1/2	48.6	25	電気亜鉛めっき	1個
U字金具固定金具付	40.1～60.0	M（メートルねじ並目）	M10	スチール	40A	1 1/2	48.6	30	電気亜鉛めっき	1個
U字金具固定金具付	40.1～60.0	M（メートルねじ並目）	M10	スチール	40A	1 1/2	48.6	40	電気亜鉛めっき	1個
U字金具固定金具付	60.1～80.0	M（メートルねじ並目）	M10	スチール	50A	2	60.5	20	電気亜鉛めっき	1個
U字金具固定金具付	60.1～80.0	M（メートルねじ並目）	M10	スチール	50A	2	60.5	25	電気亜鉛めっき	1個
U字金具固定金具付	60.1～80.0	M（メートルねじ並目）	M10	スチール	50A	2	60.5	30	電気亜鉛めっき	1個
U字金具固定金具付	60.1～80.0	M（メートルねじ並目）	M10	スチール	50A	2	60.5	40	電気亜鉛めっき	1個
U字金具固定金具付	60.1～80.0	M（メートルねじ並目）	M10	スチール	65A	2 1/2	76.3	20	電気亜鉛めっき	1個
U字金具固定金具付	60.1～80.0	M（メートルねじ並目）	M10	スチール	65A	2 1/2	76.3	25	電気亜鉛めっき	1個
U字金具固定金具付	60.1～80.0	M（メートルねじ並目）	M10	スチール	65A	2 1/2	76.3	30	電気亜鉛めっき	1個
U字金具固定金具付	60.1～80.0	M（メートルねじ並目）	M10	スチール	65A	2 1/2	76.3	40	電気亜鉛めっき	1個
U字金具固定金具付	80.1～100.0	M（メートルねじ並目）	M10	スチール	80A	3	89.1	20	電気亜鉛めっき	1個
U字金具固定金具付	80.1～100.0	M（メートルねじ並目）	M10	スチール	80A	3	89.1	25	電気亜鉛めっき	1個
U字金具固定金具付	80.1～100.0	M（メートルねじ並目）	M10	スチール	80A	3	89.1	30	電気亜鉛めっき	1個
U字金具固定金具付	80.1～100.0	M（メートルねじ並目）	M10	スチール	80A	3	89.1	40	電気亜鉛めっき	1個
U字金具固定金具付	80.1～100.0	M（メートルねじ並目）	M10	スチール	80A	3	89.1	50	電気亜鉛めっき	1個
U字金具固定金具付	100.1～150.0	M（メートルねじ並目）	M10	スチール	100A	4	114.3	25	電気亜鉛めっき	1個
U字金具固定金具付	100.1～150.0	M（メートルねじ並目）	M10	スチール	100A	4	114.3	30	電気亜鉛めっき	1個
U字金具固定金具付	100.1～150.0	M（メートルねじ並目）	M10	スチール	100A	4	114.3	40	電気亜鉛めっき	1個
U字金具固定金具付	100.1～150.0	M（メートルねじ並目）	M10	スチール	100A	4	114.3	50	電気亜鉛めっき	1個
U字金具固定金具付	100.1～150.0	W（ウィットねじ）	W1/2	スチール	125A	5	139.8	25	電気亜鉛めっき	1個
U字金具固定金具付	100.1～150.0	W（ウィットねじ）	W1/2	スチール	125A	5	139.8	30	電気亜鉛めっき	1個
U字金具固定金具付	100.1～150.0	W（ウィットねじ）	W1/2	スチール	125A	5	139.8	40	電気亜鉛めっき	1個
U字金具固定金具付	100.1～150.0	W（ウィットねじ）	W1/2	スチール	125A	5	139.8	50	電気亜鉛めっき	1個
U字金具固定金具付	150.1～300.0	W（ウィットねじ）	W1/2	スチール	150A	6	165.2	25	電気亜鉛めっき	1個
U字金具固定金具付	150.1～300.0	W（ウィットねじ）	W1/2	スチール	150A	6	165.2	30	電気亜鉛めっき	1個
U字金具固定金具付	150.1～300.0	W（ウィットねじ）	W1/2	スチール	150A	6	165.2	40	電気亜鉛めっき	1個
U字金具固定金具付	150.1～300.0	W（ウィットねじ）	W1/2	スチール	150A	6	165.2	50	電気亜鉛めっき	1個
U字金具固定金具付	150.1～300.0	W（ウィットねじ）	W5/8	スチール	200A	8	216.3	30	電気亜鉛めっき	1個
U字金具固定金具付	150.1～300.0	W（ウィットねじ）	W5/8	スチール	250A	10	267.4	30	電気亜鉛めっき	1個
U字金具固定金具付	150.1～300.0	W（ウィットねじ）	W5/8	スチール	250A	10	267.4	40	電気亜鉛めっき	1個
U字金具固定金具付	150.1～300.0	W（ウィットねじ）	W5/8	スチール	250A	10	267.4	50	電気亜鉛めっき	1個
U字金具固定金具付	300.1～	W（ウィットねじ）	W5/8	スチール	350A	14	355.6	40	電気亜鉛めっき	1個
U字金具固定金具付	300.1～	W（ウィットねじ）	W5/8	スチール	350A	14	355.6	50	電気亜鉛めっき	1個
U字金具固定金具付	20.1～40.0	W（ウィットねじ）	W3/8	[ステンレス] ステンレス	15A	1/2	21.7	20	なし	1個
U字金具固定金具付	20.1～40.0	W（ウィットねじ）	W3/8	[ステンレス] ステンレス	15A	1/2	21.7	25	なし	1個
U字金具固定金具付	20.1～40.0	W（ウィットねじ）	W3/8	[ステンレス] ステンレス	15A	1/2	21.7	30	なし	1個
U字金具固定金具付	20.1～40.0	W（ウィットねじ）	W3/8	[ステンレス] ステンレス	20A	3/4	27.2	20	なし	1個
U字金具固定金具付	20.1～40.0	W（ウィットねじ）	W3/8	[ステンレス] ステンレス	20A	3/4	27.2	25	なし	1個
U字金具固定金具付	20.1～40.0	W（ウィットねじ）	W3/8	[ステンレス] ステンレス	20A	3/4	27.2	30	なし	1個
U字金具固定金具付	20.1～40.0	W（ウィットねじ）	W3/8	[ステンレス] ステンレス	20A	3/4	27.2	40	なし	1個
U字金具固定金具付	20.1～40.0	W（ウィットねじ）	W3/8	[ステンレス] ステンレス	25A	1	34	20	なし	1個
U字金具固定金具付	20.1～40.0	W（ウィットねじ）	W3/8	[ステンレス] ステンレス	25A	1	34	25	なし	1個
U字金具固定金具付	20.1～40.0	W（ウィットねじ）	W3/8	[ステンレス] ステンレス	25A	1	34	30	なし	1個

通常単価(税別) (税込単価)	通常出荷日

2,114円 ( 2,325円 )	4日目
1,798円 ( 1,978円 )	4日目
2,285円 ( 2,514円 )	4日目
1,614円 ( 1,775円 )	4日目
2,045円 ( 2,250円 )	4日目
2,611円 ( 2,872円 )	4日目
2,638円 ( 2,902円 )	4日目
1,725円 ( 1,898円 )	4日目
2,133円 ( 2,346円 )	4日目
2,550円 ( 2,805円 )	8日目
2,857円 ( 3,143円 )	4日目
1,947円 ( 2,142円 )	4日目
1,788円 ( 1,967円 )	4日目
3,008円 ( 3,309円 )	3日目
2,729円 ( 3,002円 )	4日目
1,834円 ( 2,017円 )	4日目
2,426円 ( 2,669円 )	4日目
2,688円 ( 2,957円 )	3日目
3,133円 ( 3,446円 )	4日目
2,647円 ( 2,912円 )	4日目
2,644円 ( 2,908円 )	4日目
2,917円 ( 3,209円 )	3日目
3,658円 ( 4,024円 )	3日目
2,132円 ( 2,345円 )	4日目
2,905円 ( 3,196円 )	4日目
3,342円 ( 3,676円 )	3日目
3,600円 ( 3,960円 )	3日目
3,127円 ( 3,440円 )	4日目
3,202円 ( 3,522円 )	4日目
3,666円 ( 4,033円 )	8日目
3,908円 ( 4,299円 )	3日目
4,741円 ( 5,215円 )	4日目
3,297円 ( 3,627円 )	4日目
3,786円 ( 4,165円 )	3日目
4,383円 ( 4,821円 )	4日目
4,860円 ( 5,346円 )	4日目
4,053円 ( 4,458円 )	4日目
3,586円 ( 3,945円 )	4日目
4,919円 ( 5,411円 )	4日目
6,956円 ( 7,652円 )	4日目
4,294円 ( 4,723円 )	4日目
4,551円 ( 5,006円 )	4日目
5,808円 ( 6,389円 )	4日目
6,899円 ( 7,589円 )	4日目
7,640円 ( 8,404円 )	5日目
10,169円 ( 11,186円 )	8日目
12,863円 ( 14,149円 )	8日目
9,822円 ( 10,804円 )	8日目
36,401円 ( 40,041円 )	8日目
38,148円 ( 41,963円 )	8日目
4,369円 ( 4,806円 )	7日目
4,194円 ( 4,613円 )	7日目
4,333円 ( 4,766円 )	7日目
4,333円 ( 4,766円 )	7日目
4,508円 ( 4,959円 )	7日目
5,174円 ( 5,691円 )	7日目
5,053円 ( 5,558円 )	7日目
4,546円 ( 5,001円 )	7日目
4,739円 ( 5,213円 )	7日目
5,033円 ( 5,536円 )	7日目
