弓E形止め輪【1~1,000個入り】

弓E形止め輪
  • 数量スライド割引
通常単価:
2円~
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

スラスト方向のガタツキを防止することが出来ます。

PDF

型番

13 の型番候補があります候補を表示

商品概要

弓E形止め輪:関連画像

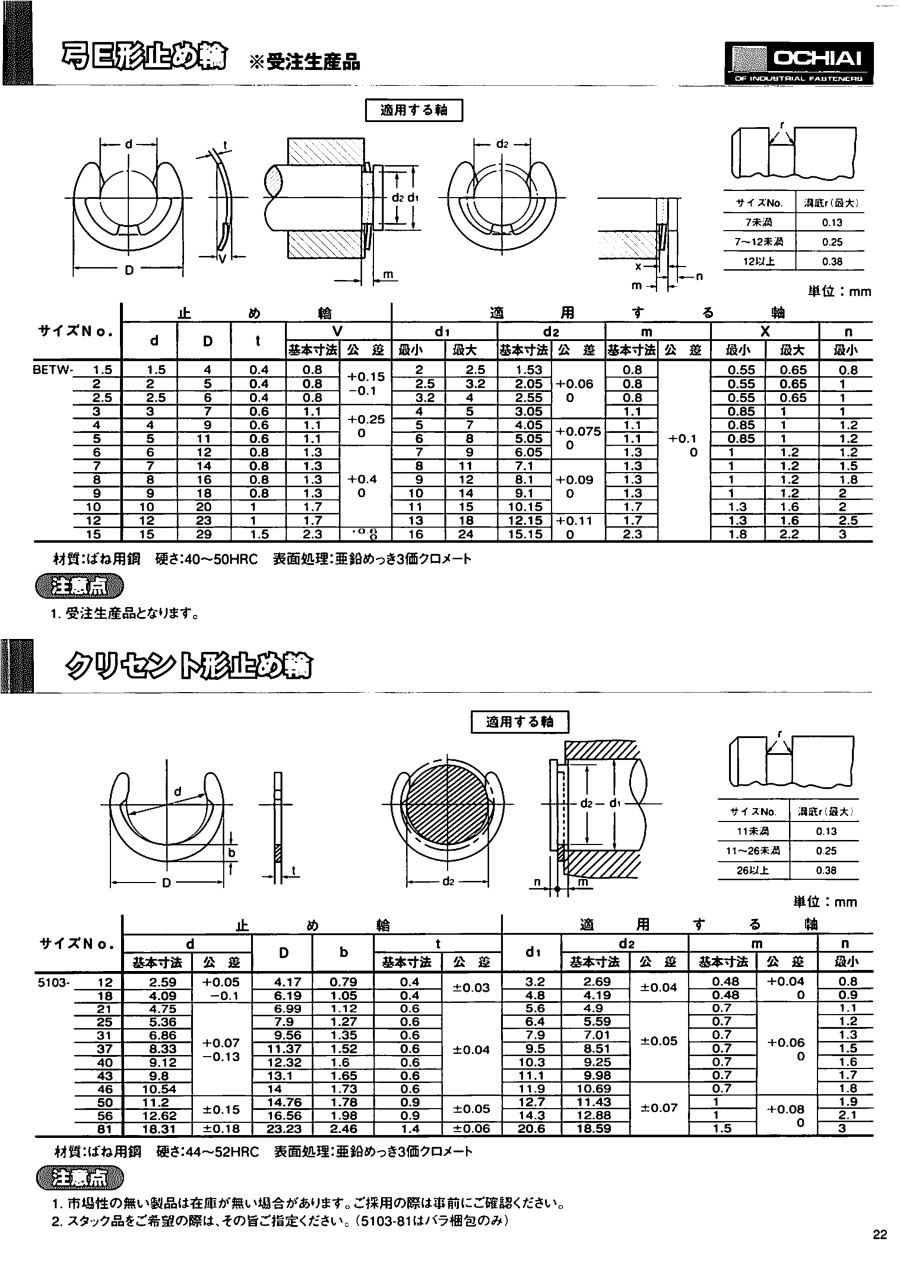

外形図

サイズ
NO.
止め輪 適用する輪
d D T V d1 d2 m X n
基本寸法 寸法差 最小 最大 基本寸法 寸法差 基本寸法 寸法差 最小 最大 最小
BETW-1.5 1.5 4 0.4 0.8 +0.15
-0.1
2 2.5 1.53 +0.06
0
0.8 +0.1
0
0.55 0.65 0.8
BETW-2 2 5 0.4 0.8 2.5 3.2 2.05 0.8 0.55 0.65 1
BETW-2.5 2.5 6 0.4 0.8 3.2 4 2.55 0.8 0.55 0.65 1
BETW-3 3 7 0.6 1.1 +0.25
0
4 5 3.05 101 0.85 1 1
BETW-4 4 9 0.6 1.1 5 7 4.05 +0.075
0
101 0.85 1 1.2
BETW-5 5 11 0.6 1.1 6 8 5.05 101 0.85 1 1.2
BETW-6 6 12 0.8 1.3 +0.4
0
7 9 6.05 1.3 1 1.2 1.2
BETW-7 7 14 0.8 1.3 8 11 7.1 +0.09
0
1.3 1 1.2 1.5
BETW-8 8 16 0.8 1.3 9 12 8.1 1.3 1 1.2 1.8
BETW-9 9 18 0.8 1.3 10 14 9.1 1.3 1 1.2 2
BETW-10 10 20 1 1.7 11 15 10.15 1.7 1.3 1.6 2
BETW-12 12 23 1 1.7 13 18 12.15 +0.11
0
1.7 1.3 1.6 2.5
BETW-15 15 29 1.5 2.3 +0.6
0
16 24 15.15 2.3 1.8 2.2 3

単位:mm

型番
BETW-1.5-3W
BETW-2-3W
BETW-2.5-3W
BETW-3-3W
BETW-4-3W
BETW-5-3W
BETW-6-3W
BETW-7-3W
BETW-8-3W
BETW-9-3W
BETW-10-3W
BETW-12-3W
BETW-15-3W
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS ?呼び(d1) 適用する軸または穴d1(参考)
(mm)
適用する軸または穴d2(参考)
(mm)
販売単位 軸/穴/溝 呼び径(参考)
(mm)
表面処理

3円

1個あり

在庫品1日目

当日出荷可能

101.52~2.51.53バラ(1個から購入可能)1.5亜鉛めっき3価クロメート

1,328円

1,000個入り

1パック

3日目

1022.5~3.192.05箱・パック23価ホワイト

2円

1個

2日目

102.53.2~42.55バラ(1個から購入可能)2.5亜鉛めっき3価クロメート

2円

1個

2日目

1034~53.05バラ(1個から購入可能)3亜鉛めっき3価クロメート

2円

1個

3日目

1045~74.05バラ(1個から購入可能)4亜鉛めっき3価クロメート

3円

1個

在庫品1日目

当日出荷可能

1056~85.05バラ(1個から購入可能)5亜鉛めっき3価クロメート

8円

1個あり

在庫品1日目

当日出荷可能

1067~96.05バラ(1個から購入可能)6亜鉛めっき3価クロメート

6円

1個あり

2日目

1078~117.1バラ(1個から購入可能)7亜鉛めっき3価クロメート

8円

1個あり

2日目

1089~128.1バラ(1個から購入可能)8亜鉛めっき3価クロメート

10円

1個あり

2日目

10910~149.1バラ(1個から購入可能)9亜鉛めっき3価クロメート

13円

1個あり

在庫品1日目

当日出荷可能

101011~1510.15バラ(1個から購入可能)10亜鉛めっき3価クロメート

15円

1個あり

2日目

101213~1812.15バラ(1個から購入可能)12亜鉛めっき3価クロメート

37円

1個あり

2日目

101516~2415.15バラ(1個から購入可能)15亜鉛めっき3価クロメート

Loading...

  1. 1


商品担当おすすめ

金属ワッシャ T寸選択・指定タイプ 並級・精密級 画像

金属ワッシャ T寸選択・指定タイプ 並級・精密級

ミスミ

「弓E形止め輪」と併せて使用しゆるみ止めをするワッシャーです。

C形止め輪(軸用) 画像

C形止め輪(軸用)

オチアイ

「弓E形止め輪」と一緒に購入検討される止め輪です。

金属ワッシャ -並級/精密級 寸法フリー指定タイプ- 画像

金属ワッシャ -並級/精密級 寸法フリー指定タイプ-

ミスミ

「弓E形止め輪」と併せて使用しゆるみ止めをするワッシャーです。

基本情報

種類 ラジアル方向取付 形状 弓E形止め輪 材質 スチール
止め輪タイプ 外輪止め 取り付け方種類 スナップイン(縦入れ) 商品種類 止め輪
