CS止め輪(CSTW)

CS止め輪(CSTW)
  • 数量スライド割引
通常単価(税別):
2円~
(税込単価):
2円~
通常出荷日:
在庫品1日目~  一部当日出荷可能17:00まで受付
【特長】
・プッシュナットに比べ、挿入力を低く、相手軸をキズ付けにくい形状となっています。
・プッシュナットより外径が小さくなっています。
・プッシュナットに比べ、スラスト荷重が小さくなります。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

PDF

型番

26 の型番候補があります候補を表示

  • 保存
  • CADデータ未対応

商品概要

CS止め輪(CSTW):関連画像

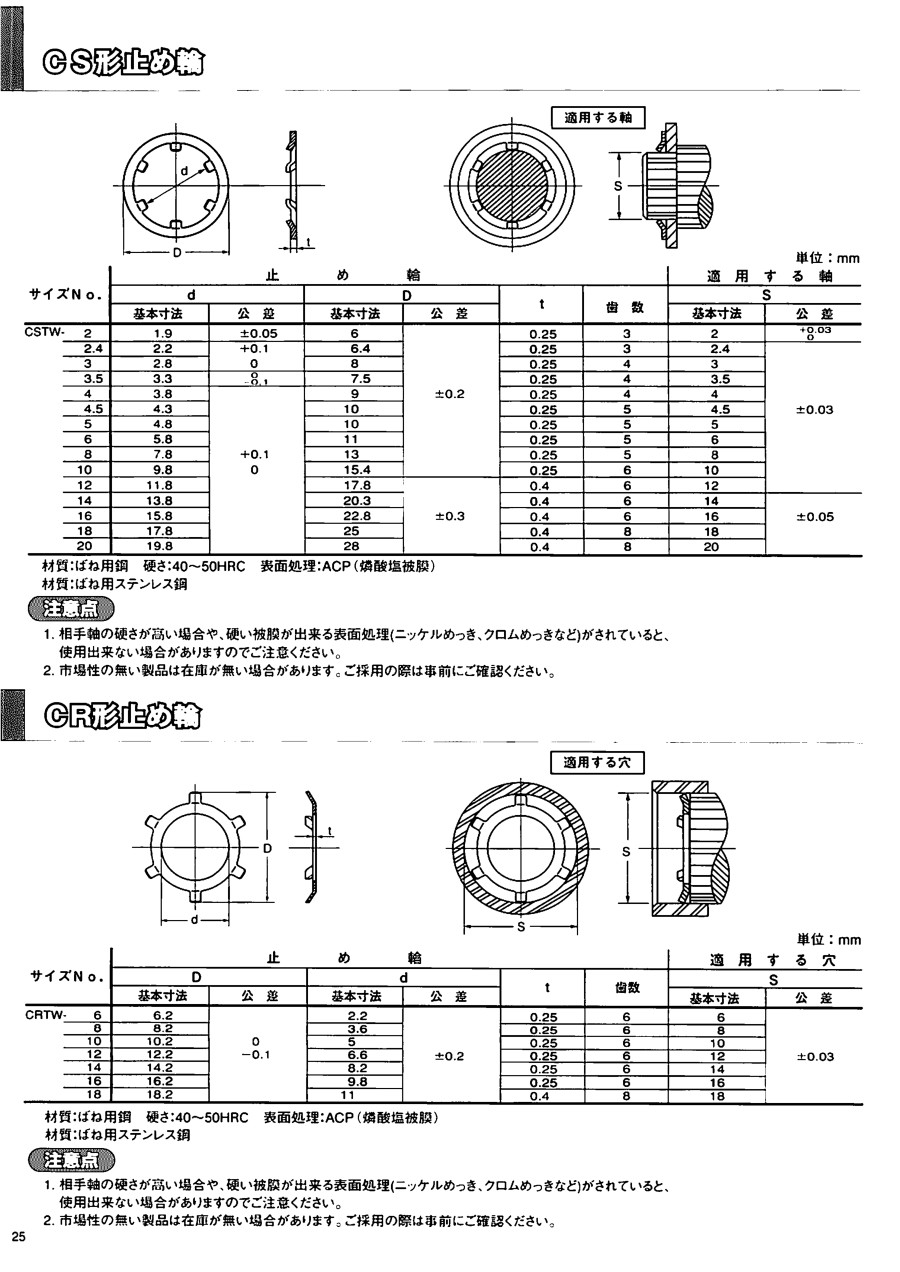

外形図



単位:mm



サイズNo. 止め輪 適用する穴 スラスト荷重
(kgf)
d D t 歯数 S
基本寸法 寸法差 基本寸法 寸法差 基本寸法 寸法差
CSTW-2 1.9 ±0.05 6 ±0.2 0.25 3 2 ±0.03
0
6
2.4 2.2 +0.1
0
6.4 0.25 3 2.4 ±0.03 6
3 2.8 8 0.25 4 3 9
3.5 3.3 0
-0.1
7.5 0.25 4 3.5 10
4 3.8 +0.1
0
9 0.25 4 4 12
4.5 4.3 10 0.25 5 4.5 14
5 4.8 10 0.25 5 5 16
6 5.8 11 0.25 5 6 18
8 7.8 13 0.25 5 8 21
10 9.8 15.4 0.25 6 10 21
12 11.8 17.8 ±0.3 0.4 6 12 23
14 13.8 20.3 0.4 6 14 ±0.05 23
16 15.8 22.8 0.4 6 16 23
18 17.8 25 0.4 8 18 25
20 19.8 +0.1
0
26 0.4 8 20 25
型番

CSTW-2

CSTW-2-SUS

CSTW-2.4

CSTW-2.4-SUS

CSTW-3

CSTW-3-SUS

CSTW-3.5

CSTW-4

CSTW-4-SUS

CSTW-4.5

CSTW-5

CSTW-5-SUS

CSTW-6

CSTW-6-SUS

CSTW-8

CSTW-8-SUS

CSTW-10

CSTW-10-SUS

CSTW-12

CSTW-12-SUS

CSTW-14

CSTW-14-SUS

CSTW-16

CSTW-16-SUS

CSTW-18

CSTW-20

型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
出荷日
RoHS ?呼び(d1) 材質 軸/穴/溝 呼び径(参考)
(mm)
表面処理 適用する軸または穴d(参考)
(mm)
適用する軸または穴S(参考)
(mm)

3円

( 3円 )
50個あり

在庫品1日目

当日出荷可能

102 スチール 2 燐酸塩被膜 1.9 2

2円

( 2円 )
50個

2日目

102 ステンレス 2 なし 1.9 2

3円

( 3円 )
50個あり

3日目

102.4 スチール 2.4 燐酸塩被膜 2.2 2.4

3円

( 3円 )
50個あり

2日目

102.4 ステンレス 2.4 なし 2.2 2.4

2円

( 2円 )
50個

在庫品1日目

当日出荷可能

103 スチール 3 燐酸塩被膜 2.8 3

3円

( 3円 )
50個あり

在庫品1日目

当日出荷可能

103 ステンレス 3 なし 2.8 3

3円

( 3円 )
50個

在庫品1日目

当日出荷可能

103.5 スチール 3.5 燐酸塩被膜 3.3 3.5

6円

( 7円 )
50個あり

在庫品1日目

当日出荷可能

104 スチール 4 燐酸塩被膜 3.8 4

3円

( 3円 )
1個あり

在庫品1日目

当日出荷可能

104 ステンレス 4 なし 3.8 4

4円

( 4円 )
50個あり

2日目

104.5 スチール 4.5 燐酸塩被膜 4.3 4.5

3円

( 3円 )
50個あり

在庫品1日目

当日出荷可能

105 スチール 5 燐酸塩被膜 4.8 5

4円

( 4円 )
50個あり

在庫品1日目

当日出荷可能

105 ステンレス 5 なし 4.8 5

6円

( 7円 )
1個あり

在庫品1日目

当日出荷可能

106 スチール 6 燐酸塩被膜 5.8 6

5円

( 6円 )
50個あり

在庫品1日目

当日出荷可能

106 ステンレス 6 なし 5.8 6

6円

( 7円 )
50個あり

在庫品1日目

当日出荷可能

108 スチール 8 燐酸塩被膜 7.8 8

7円

( 8円 )
50個あり

在庫品1日目

当日出荷可能

108 ステンレス 8 なし 7.8 8

5円

( 6円 )
50個あり

在庫品1日目

当日出荷可能

1010 スチール 10 燐酸塩被膜 9.8 10

10円

( 11円 )
50個あり

2日目

1010 ステンレス 10 なし 9.8 10

4円

( 4円 )
50個あり

在庫品1日目

当日出荷可能

1012 スチール 12 燐酸塩被膜 11.8 12

11円

( 12円 )
50個あり

在庫品1日目

当日出荷可能

1012 ステンレス 12 なし 11.8 12

9円

( 10円 )
50個あり

在庫品1日目

当日出荷可能

1014 スチール 14 燐酸塩被膜 13.8 14

19円

( 21円 )
50個あり

在庫品1日目

当日出荷可能

1014 ステンレス 14 なし 13.8 14

5円

( 6円 )
50個あり

在庫品1日目

当日出荷可能

1016 スチール 16 燐酸塩被膜 15.8 16

15円

( 17円 )
50個あり

2日目

1016 ステンレス 16 なし 15.8 16

8円

( 9円 )
50個あり

2日目

1018 スチール 18 燐酸塩被膜 17.8 18

6円

( 7円 )
50個あり

在庫品1日目

当日出荷可能

1020 スチール 20 燐酸塩被膜 19.8 20

Loading...

  1. 1


商品担当おすすめ

金属ワッシャ T寸選択・指定タイプ 並級・精密級 画像

金属ワッシャ T寸選択・指定タイプ 並級・精密級

ミスミ

「CS形止め輪」と併せて使用しゆるみ止めをするワッシャーです。
金属ワッシャ -並級/精密級 寸法フリー指定タイプ- 画像

金属ワッシャ -並級/精密級 寸法フリー指定タイプ-

ミスミ

「CS形止め輪」と併せて使用しゆるみ止めをするワッシャーです。
ナットJIS1種-箱販売- 画像

ナットJIS1種-箱販売-

ミスミ

「CS形止め輪」と一緒に購入検討される止め輪です。

基本情報

種類 スラスト方向取付(軸用) 形状 プッシュナット軸用 販売単位 バラ(1個から購入可能)
止め輪タイプ 内輪止め 取り付け方種類 プッシュイン(横入れ) 商品種類 止め輪
