JIS E形止め輪【1~60,000個入り】

JIS E形止め輪
  • 数量スライド割引
通常単価:
2円~
通常出荷日:
2日目~

ラジアル方向(軸部に対して90度の方向)から挿入する止め輪。
【特長】
・E形止め輪(Eリング)は、形状がアルファベットのEに似ていることから呼ばれている。
・軸に円周溝を切り、ラジアル方向から挿入し保持部品を止めるリング状の商品。
・軸用のみで、商品の呼びサイズはスナップリングと違い、軸の溝径が商品サイズ名。
・取付けにはE文字の3点突起を溝に押し込んで止める。
・専用工具(ETホルダーなど)を使うと便利だが、一般工具でも使用は可能。
【用途】
・OA機器、家電製品の溝付シャフト等に抜け止めとして最適。

PDF

型番

49 の型番候補があります候補を表示

JIS E形止め輪の商品概要

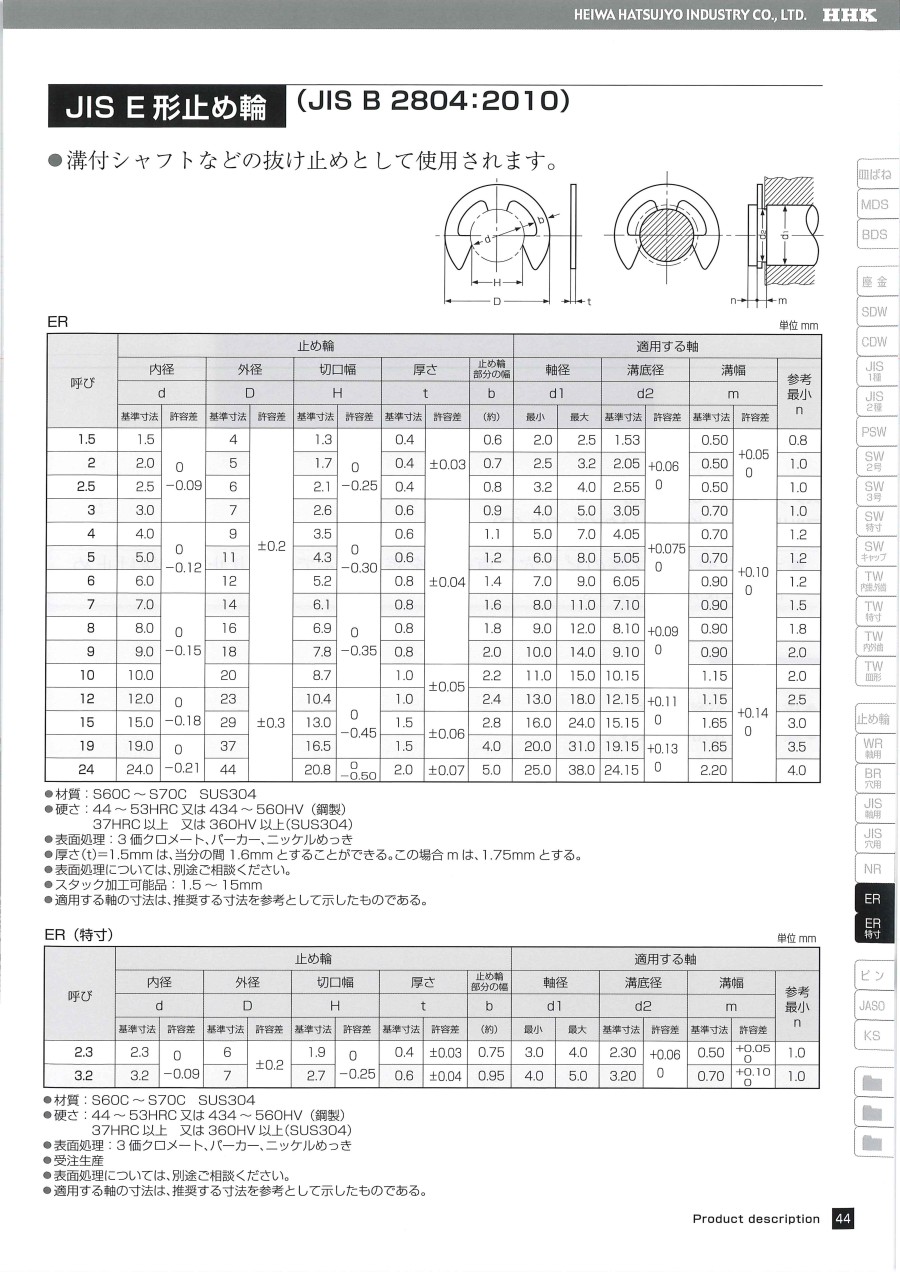

外形図

外形図

(単位:mm)

呼び径止め輪適用する軸
dDHtd
(約)
d1d2m参考
最小
n
基準寸法許容差基準寸法許容差基準寸法許容差基準寸法許容差minmax基準寸法許容差基準寸法許容差
1.51.50
-0.09
4±0.21.30
-0.25
0.4±0.030.62.02.51.5+0.06
0
0.5+0.05
0
0.8
22.051.70.40.72.53.22.00.51.0
2.32.361.90.40.753.04.02.30.51.0
2.52.562.10.40.83.24.02.50.51.0
33.072.60.6±0.040.94.05.03.00.7+0.10
0
1.0
3.23.272.70.60.954.05.03.20.71.0
44.00
-0.12
93.50
-0.30
0.61.15.07.04.0+0.075
0
0.71.2
55.0114.30.61.26.08.05.00.71.2
66.0125.20.81.47.09.06.00.91.2
77.00
-0.15
146.10
-0.35
0.81.68.011.07.0+0.09
0
0.91.5
88.0166.90.81.89.012.08.00.91.8
99.0187.80.82.010.014.09.00.92.0
1010.020±0.38.71.0±0.052.211.015.010.01.15+0.14
0
2.0
1212.00
-0.18
2310.40
-0.45
1.02.413.018.012.0+0.11
0
1.152.5
1515.02913.01.5±0.062.816.024.015.01.653.0
  • 適用する軸の寸法は、推奨する寸法を示したものです。
  • 材質:S60C~S70C、およびSUS304
  • 硬さ:44~53 II RC(銅製)
型番
ER-1.5-3W
ER-2-N
ER-2.3-N
ER-2.5-N
ER-3.0-N
ER-3.2-N
ER-4-3W
ER-4.0-N
ER-5-N
ER-5.0-3W
ER-6-N
ER-6.0-3W
ER-7-N
ER-7.0-3W
ER-8-N
ER-8.0-3W
ER-9-N
ER-9.0-3W
ER-10.0-3W
ER-10.0-N
ER-12.0-3W
ER-12.0-N
ER-15.0-3W
ERS-1.5-3W
ERS-1.5-N
ERS-2.0-3W
ERS-2.0-N
ERS-2.3-N
ERS-2.5-3W
ERS-2.5-N
ERS-3-N
ERS-3.0-3W
ERS-3.2-N
ERS-4-3W
ERS-4-N
ERS-5-3W
ERS-5-N
ERS-6-3W
ERS-6.0-N
ERS-7.0-3W
ERS-7.0-N
ERS-8-3W
ERS-8.0-N
ERS-9.0-3W
ERS-9.0-N
ERS-10.0-3W
ERS-10.0-N
ERS-12.0-3W
ERS-12.0-N
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS ?呼び 適用する軸または穴d1(参考)
(mm)
適用する軸または穴d2(参考)
(mm)
販売単位 軸/穴/溝 呼び径(参考)
(mm)
溝幅 スタック単位 表面処理

12,245円

10,000個入り

1パック

8日目

101.521.5箱・パック1.50.5-三価ホワイト

48,000円

60,000個入り

1パック

3日目

1022.52.05箱・パック20.5-ニッケルメッキ

43,899円

50,000個入り

1パック

8日目

102.332.3箱・パック2.30.5-ニッケルメッキ

2円

1個あり

3日目

102.53.22.5バラ(1個から購入可能)2.50.5-ニッケルメッキ

2円

1個あり

3日目

10343バラ(1個から購入可能)30.7-ニッケルメッキ

24,899円

25,000個入り

1パック

8日目

103.243.2箱・パック3.20.7-ニッケルメッキ

17,856円

12,000個入り

1パック

2日目

10454.05箱・パック40.7-三価ホワイト

2円

1個

2日目

10454バラ(1個から購入可能)40.7-ニッケルメッキ

2円

1個

3日目

10565.05バラ(1個から購入可能)50.7-ニッケルメッキ

17,344円

8,000個入り

1パック

2日目

10565箱・パック50.7-三価ホワイト

3円

1個

3日目

10676.05バラ(1個から購入可能)60.9-ニッケルメッキ

18,000円

6,000個入り

1パック

8日目

10676箱・パック60.9-三価ホワイト

4円

1個あり

3日目

10787.1バラ(1個から購入可能)70.9-ニッケルメッキ

16,000円

4,000個入り

1パック

8日目

10787箱・パック70.9-三価ホワイト

9,720円

3,000個入り

1パック

お見積り

10898.1箱・パック80.9-ニッケルメッキ

15,000円

3,000個入り

1パック

8日目

10898箱・パック80.9-三価ホワイト

9,940円

2,500個入り

1パック

お見積り

109109.1箱・パック90.9-ニッケルメッキ

15,000円

2,500個入り

1パック

8日目

109109箱・パック90.9-三価ホワイト

13,500円

1,500個入り

1パック

8日目

10101110箱・パック101.15-三価ホワイト

9,156円

1,500個入り

1パック

2日目

10101110箱・パック101.15-ニッケルメッキ

12,000円

1,000個入り

1パック

8日目

10121312箱・パック121.15-三価ホワイト

7,689円

1,000個入り

1パック

8日目

10121312箱・パック121.15-ニッケルメッキ

15,000円

600個入り

1パック

8日目

10151615箱・パック151.65-三価ホワイト

11,624円

10,000個入り

1パック

8日目

101.521.5箱・パック1.50.5200個で1スタック三価ホワイト

10,000円

10,000個入り

1パック

8日目

101.521.5箱・パック1.50.5200個で1スタックニッケルメッキ

10,000円

10,000個入り

1パック

8日目

1022.52箱・パック20.5200個で1スタック三価ホワイト

10,000円

10,000個入り

1パック

8日目

1022.52箱・パック20.5200個で1スタックニッケルメッキ

10,000円

10,000個入り

1パック

8日目

102.332.3箱・パック2.30.5200個で1スタックニッケルメッキ

11,084円

10,000個入り

1パック

8日目

102.53.22.5箱・パック2.50.5200個で1スタック三価ホワイト

10,000円

10,000個入り

1パック

8日目

102.53.22.5箱・パック2.50.5200個で1スタックニッケルメッキ

11,280円

10,000個入り

1パック

お見積り

10343.05箱・パック30.7200個で1スタックニッケルメッキ

16,000円

10,000個入り

1パック

お見積り

10343箱・パック30.7200個で1スタック三価ホワイト

10,000円

10,000個入り

1パック

8日目

103.243.2箱・パック3.20.7200個で1スタックニッケルメッキ

12,219円

10,000個入り

1パック

8日目

10454.05箱・パック40.7200個で1スタック三価ホワイト

10,000円

10,000個入り

1パック

8日目

10454.05箱・パック40.7200個で1スタックニッケルメッキ

24,800円

10,000個入り

1パック

お見積り

10565.05箱・パック50.7200個で1スタック三価ホワイト

16,880円

10,000個入り

1パック

お見積り

10565.05箱・パック50.7200個で1スタックニッケルメッキ

30,000円

10,000個入り

1パック

8日目

10676.05箱・パック60.9200個で1スタック三価ホワイト

20,000円

10,000個入り

1パック

8日目

10676箱・パック60.9200個で1スタックニッケルメッキ

40,000円

10,000個入り

1パック

8日目

10787箱・パック70.9200個で1スタック三価ホワイト

20,000円

10,000個入り

1パック

8日目

10787箱・パック70.9200個で1スタックニッケルメッキ

25,760円

5,000個入り

1パック

2日目

10898.1箱・パック80.9200個で1スタック三価ホワイト

15,000円

5,000個入り

1パック

8日目

10898箱・パック80.9200個で1スタックニッケルメッキ

30,000円

5,000個入り

1パック

8日目

109109箱・パック90.9200個で1スタック三価ホワイト

20,000円

5,000個入り

1パック

8日目

109109箱・パック90.9200個で1スタックニッケルメッキ

39,899円

4,000個入り

1パック

8日目

10101110箱・パック101.15200個で1スタック三価ホワイト

24,000円

4,000個入り

1パック

8日目

10101110箱・パック101.15200個で1スタックニッケルメッキ

36,000円

3,000個入り

1パック

8日目

10121312箱・パック121.15200個で1スタック三価ホワイト

24,000円

3,000個入り

1パック

8日目

10121312箱・パック121.15200個で1スタックニッケルメッキ

Loading...

  1. 1


商品担当おすすめ

E形止め輪(Eリング) JIS規格 ばね用鋼 画像

E形止め輪(Eリング) JIS規格 ばね用鋼

大陽ステンレススプリング

よく一緒に購入検討される商品です。ステンレス製に比べ、強度が高く。表面処理の選択も可能。

基本情報

種類 スラスト方向取付(軸用) 形状 E形止め輪 材質 S60C~S70C
止め輪タイプ 外輪止め 取り付け方種類 スナップイン(縦入れ) 商品種類 止め輪
