六角穴付きテーパねじプラグGJ型【1～500個入り】
- 通常単価(税別)
- 90円～27,640円
- 税込単価
- 99円～30,404円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
信頼に培われた高圧（高気密）対応テーパプラグ。【特長】・管用テーパーめねじにねじ込んでシールする・GJ...
詳細を確認
未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
商品概要

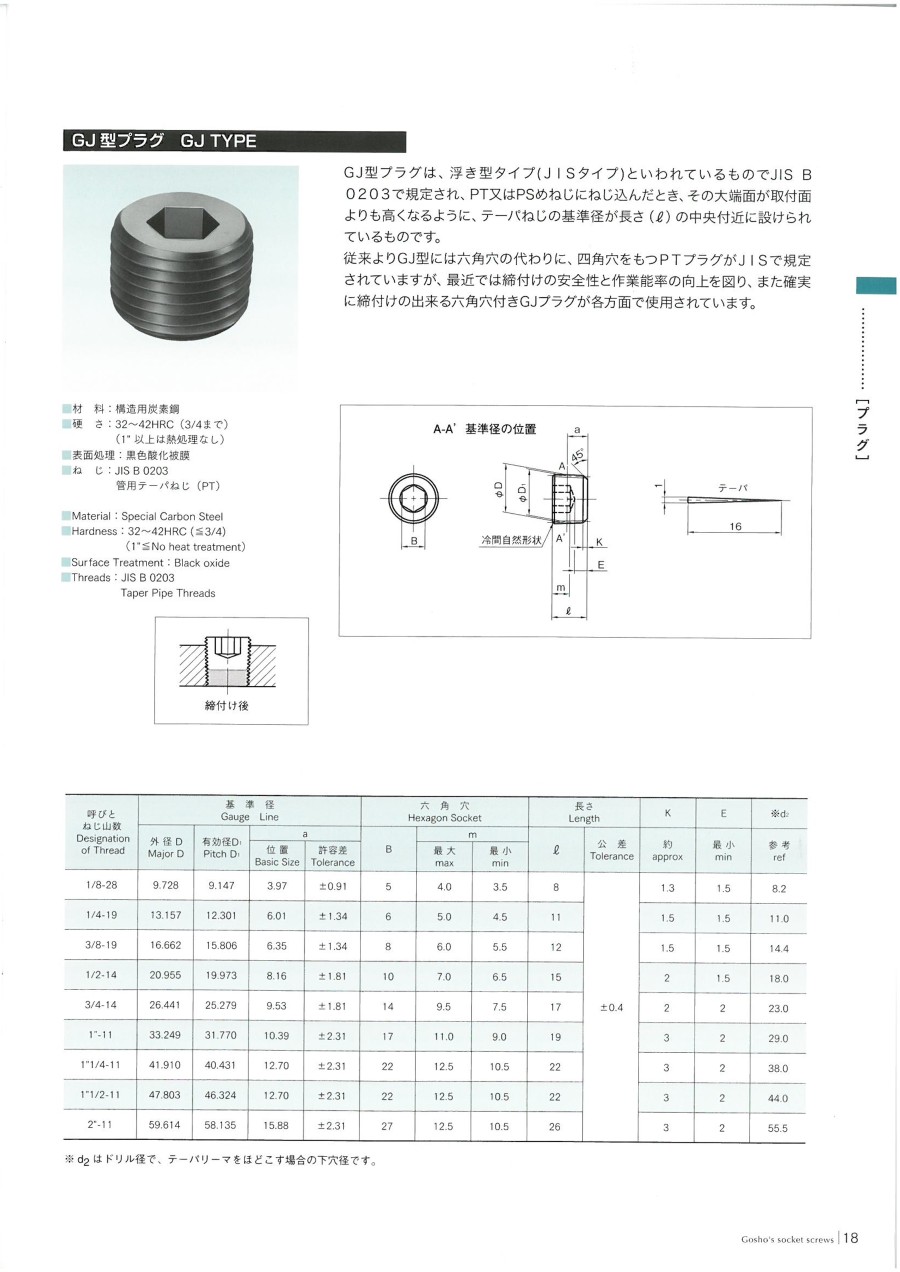

外形図
- プラグは、浮き型タイプ（JISタイプ）といわれているもので、JISB0203で規定され、PTまたはPSめねじにねじ込んだとき、その大端面が取付面よりも高くなるように、テーパねじの基準径が長さ（l）の中央付近に設けられているもの。
- 材料:構造用合金鋼
- 硬さ:HRC32～42（3/4まで）
- 表面処理:黒色酸化被膜
- ねじ:JIS B 0203 管用テーパねじ（PT）
| 呼びと ねじ山数 | 基準径 | 六角穴 | 長さ | K | E | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 外径 D | 有効径 D1 | a | B | m | l | 約 | 最小 | |||
| 位置 | 許容差 | 最大 | 最小 | |||||||
| GJ 1/8-28 | 9.728 | 9.147 | 3.97 | ±0.91 | 5 | 4 | 3.5 | 8 | 1.3 | 1.5 |
| GJ 1/4-19 | 13.157 | 12.301 | 6.01 | ±1.34 | 6 | 5 | 4.5 | 11 | 1.5 | 1.5 |
| GJ 3/8-19 | 16.662 | 15.806 | 6.35 | ±1.34 | 8 | 6 | 5.5 | 12 | 1.5 | 1.5 |
| GJ 1/2-14 | 20.955 | 19.793 | 8.16 | ±1.81 | 10 | 7 | 6.5 | 15 | 2 | 1.5 |
| GJ 3/4-14 | 26.441 | 25.279 | 9.53 | ±1.81 | 14 | 9.5 | 7.5 | 17 | 2 | 2 |
| GJ 1”-11 | 33.249 | 31.77 | 10.39 | ±2.31 | 17 | 11 | 9 | 19 | 3 | 2 |
| GJ 1”・1/4-11 | 41.91 | 40.431 | 12.7 | ±2.31 | 22 | 12.5 | 10.5 | 22 | 3 | 2 |
| GJ 1”・1/2-11 | 47.803 | 46.324 | 12.7 | ±2.31 | 22 | 12.5 | 10.5 | 22 | 3 | 2 |
| GJ 2”-11 | 59.614 | 58.135 | 15.88 | ±2.31 | 27 | 12.5 | 10.5 | 26 | 3 | 2 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,642円 ( 4,006円 ) | 1日目 |
2,107円 ( 2,318円 ) | 1日目 |
197円 ( 217円 ) | 在庫品1日目当日出荷可能 |
90円 ( 99円 ) | 在庫品1日目当日出荷可能 |
27,640円 ( 30,404円 ) | 1日目 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
362円 ( 398円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 1日目 |
7,012円 ( 7,713円 ) | 1日目 |
475円 ( 523円 ) | 1日目 |
1,300円 ( 1,430円 ) | 1日目 |
141円 ( 155円 ) | 在庫品1日目当日出荷可能 |
530円 ( 583円 ) | 1日目 |
詳細情報
基本情報
信頼に培われた高圧（高気密）対応テーパプラグ。
【特長】
・管用テーパーめねじにねじ込んでシールする
・GJ型プラグは、浮き型タイプ（JISタイプ）といわれているもので、JISB0203で規定されている
・PTまたはPSめねじにねじ込んだとき、その端面が取付面よりも高くなるように基準径が設定されている
・テーパねじの基準径が長さ（l）の中央付近に設けられている
【用途】
・油圧機器、空圧機器、ポンプ、自動車、などの分野で耐密用として便利
・締付けの安全性と作業能率の向上を図り、また確実に締付けの出来る六角穴付きGJプラグが各方面で使用
カタログ
商品担当おすすめ
ＳＵＮＣＯ
六角穴付きテーパねじプラグ（沈み）
互省製作所
プラグ（GM）
六角穴付きテーパねじプラグGJ型のレビュー
検査時に使用しています
5
5.02023/05/11
自動車用の社外品の検査時に使用しています。社外品では必要以上の穴を多めに空けてあるので、不要なテーパめねじの穴をふさぐの...もっと読む
0人が参考にしています。
工作機械の一部品として
5
5.02020/08/05
常日頃からミスミで購入をしているので、購入のしやすさから検索をしてこの商品を購入しました。過去にも何度か使用したことのあ...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q硬さはどのくらいですか？
A
32～42HRC（3/4迄）（1”以上は熱処理されておりません）。
