ねじ込み式継手 おすエルボ
- 通常単価(税別)
- 993円
- 税込単価
- 1,092円
通常出荷日：在庫品1日目当日出荷可能
【特長】・JIS B 0203（ISO 7-1）：管用テーパねじ及びJIS B 0202（ISO 22...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
SML-83838の仕様・寸法情報
種類
継手
接続種類
ねじ⇔ねじ同径・同種
接続形状
[エルボ] 90°エルボ
ねじの種類1
R
ねじの呼び1
3/8B(10A)
ねじの種類2（異径または異種ねじの場合）
-
ねじの呼び2（異径または異種ねじの場合）
-
材質
カドミレス黄銅
表面処理
なし
最高使用圧力区分
2.0Mpa超
最高使用圧力(MPa)
21
使用流体
空気
使用温度範囲(℃)
-20～150
内面樹脂ライニング
なし
長さL1(mm)
28.0
長さL2(mm)
28.0
商品情報
外形図
製品仕様
製品仕様
- 最高使用圧力 21.0 Mpa
- 常用使用圧力 14.0 Mpa
- 使用温度範囲 -20℃～ 150℃ ※凍結なきこと
材質
継手本体
- JIS H3250 C3604［ カドミウム（Cd） 75ppm 以下保証材）］ 快削黄銅棒
- JIS H3250 C3771［ カドミウム（Cd） 75ppm 以下保証材）］ 鍛造用黄銅

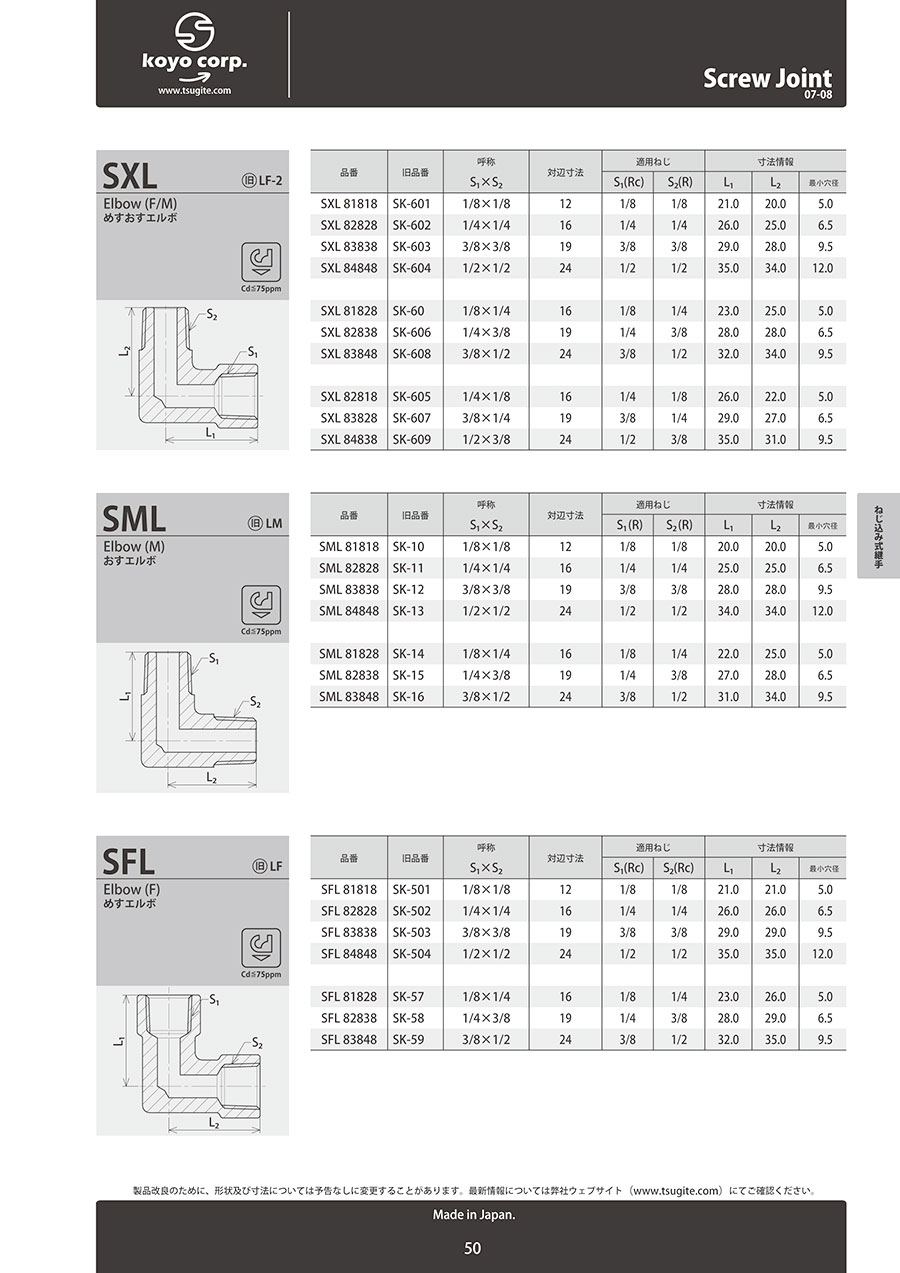

規格表
| 型 番 | 呼称 S1×S2 | 対辺寸法 | 適用ねじ | 寸法情報 | |||
|---|---|---|---|---|---|---|---|
| S1（R） | S2（R） | L1 | L2 | 最小穴径 | |||
| SML 81818 | 1/8×1/8 | 12 | 1/8 | 1/8 | 20.0 | 20.0 | 5.0 |
| SML 82828 | 1/4×1/4 | 16 | 1/4 | 1/4 | 25.0 | 25.0 | 6.5 |
| SML 83838 | 3/8×3/8 | 19 | 3/8 | 3/8 | 28.0 | 28.0 | 9.5 |
| SML 83848 | 3/8×1/2 | 24 | 3/8 | 1/2 | 34.0 | 34.0 | 12.0 |
| SML 81828 | 1/8×1/4 | 16 | 1/8 | 1/4 | 22.0 | 25.0 | 5.0 |
| SML 82838 | 1/4×3/8 | 19 | 1/4 | 3/8 | 27.0 | 28.0 | 6.5 |
| SML 84848 | 1/2×1/2 | 24 | 1/2 | 1/2 | 31.0 | 34.0 | 9.5 |
詳細情報
基本情報
【特長】
・JIS B 0203（ISO 7-1）：管用テーパねじ及びJIS B 0202（ISO 228-1）：管用平行ねじを接続適用ねじとして採用している継手です
・管、管用部品、流体機器などの耐密性接続を目的とされる場合にご使用下さい
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ねじ込み式継手 おすエルボの型番SML-83838のページです。
型番SML-83838に関する仕様情報を記載しております。
ねじ込み式継手 おすエルボのレビュー
機械装置の配管として
5
5.02019/07/11
機械装置の配管として、たくさんのラインナップがあり大変助かっています
