千代田通商

タッチコネクターFUJI トリプルバンジョー

タッチコネクターFUJI トリプルバンジョー
未確定：候補が40型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

外形図

□-□S3タイプの外形図

外形図

□-□S2D1タイプの外形図

外形図

□-□S1D2タイプの外形図

外形図

□-□D3タイプの外形図

製品仕様

外観

□-□S3タイプの外観

外観

□-□S2D1タイプの外観

外観

□-□S1D2タイプの外観

外観

□-□D3タイプの外観

使用流体圧縮空気真空
使用温度範囲-5～60℃-5～60℃
最高使用圧力1MPa-100kPa
適用チューブTE、TP、MTP（ポリウレタンチューブ）、
TN（ナイロンチューブ）
  • ※ 上記の圧力数値は常温時（20℃）に測定したものです。
  • ※ 凍結無き事。

材質

構造図

構造図

Part NO.部品名材質
（1）本体金属部
ニップルタイプ
その他
樹脂部		C3604（黄銅）
亜鉛合金（黄銅メッキ）
ポリアセタール
（2）メイルアダプターC3604（黄銅）
（3）ロックリングリン青銅
（4）リリースリング亜鉛合金（ニッケルメッキ黒色）
（5）ストップリングSUS（ステンレス）
（6）OリングNBR（ニトリルゴム）

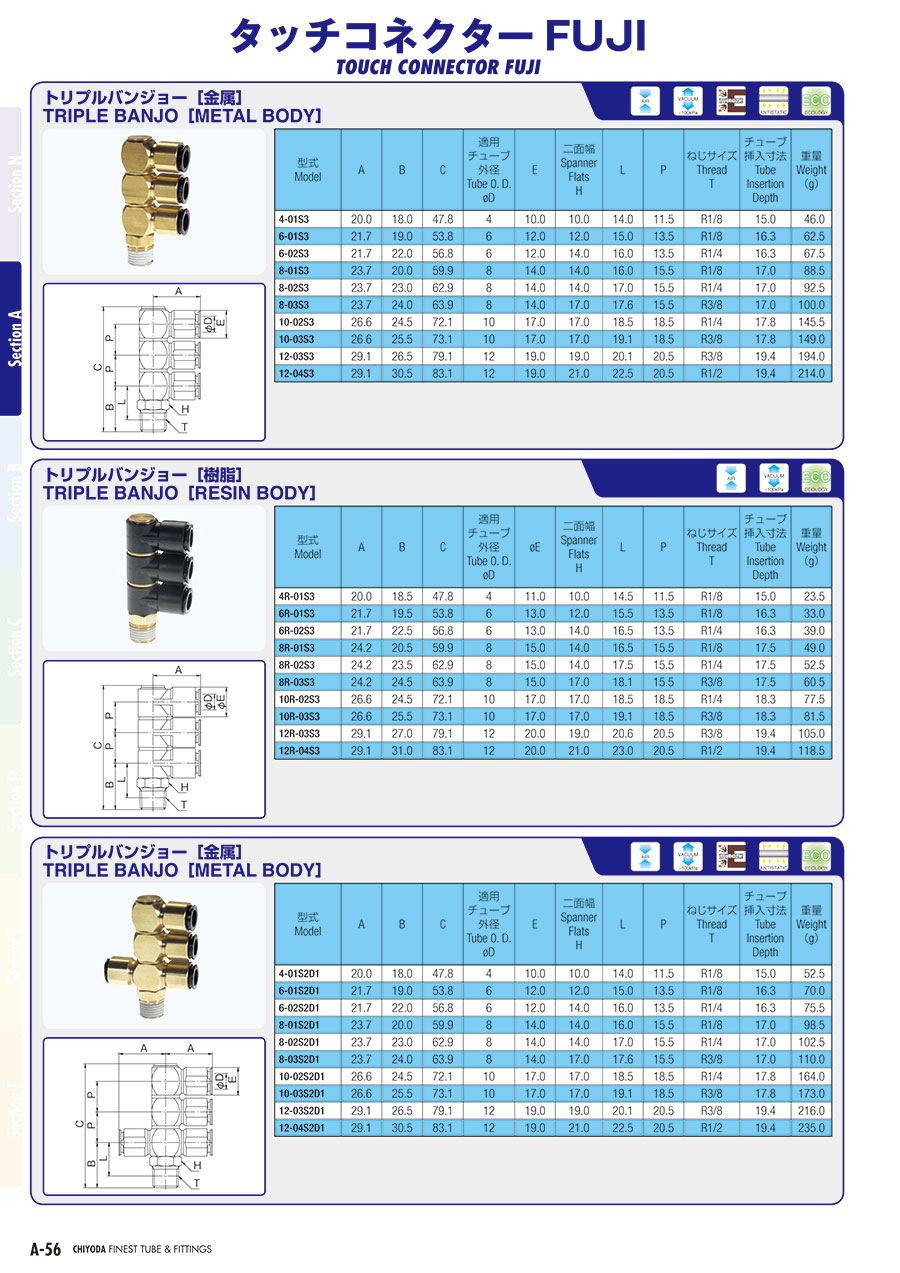

規格表

□-□S3タイプ

型式ABC適用チューブ外径
φD		E二面幅
H		LPねじサイズ
T		チューブ挿入寸法重量
（g）
4-01S320.018.047.8410.010.014.011.5R1/815.046.0
6-01S321.719.053.8612.012.015.013.5R1/816.362.5
6-02S321.722.056.8612.014.016.013.5R1/416.367.5
8-01S323.720.059.9814.014.016.015.5R1/817.088.5
8-02S323.723.062.9814.014.017.015.5R1/417.092.5
8-03S323.724.063.9814.017.017.615.5R3/817.0100.0
10-02S326.624.572.11017.017.018.518.5R1/417.8145.5
10-03S326.625.573.11017.017.019.118.5R3/817.8149.0
12-03S329.126.579.11219.019.020.120.5R3/819.4194.0
12-04S329.130.583.11219.021.022.520.5R1/219.4214.0

□-□S2D1タイプ

型式ABC適用チューブ外径
φD		E二面幅
H		LPねじサイズ
T		チューブ挿入寸法重量
（g）
4-01S2D120.018.047.8410.010.014.011.5R1/815.052.5
6-01S2D121.719.053.8612.012.015.013.5R1/816.370.0
6-02S2D121.722.056.8612.014.016.013.5R1/416.375.5
8-01S2D123.720.059.9814.014.016.015.5R1/817.098.5
8-02S2D123.723.062.9814.014.017.015.5R1/417.0102.5
8-03S2D123.724.063.9814.017.017.615.5R3/817.0110.0
10-02S2D126.624.572.11017.017.018.518.5R1/417.8164.0
10-03S2D126.625.573.11017.017.019.118.5R3/817.8173.0
12-03S2D129.126.579.11219.019.020.120.5R3/819.4216.0
12-04S2D129.130.583.11219.021.022.520.5R1/219.4235.0

□-□S1D2タイプ

型式ABC適用チューブ外径
φD		E二面幅
H		LPねじサイズ
T		チューブ挿入寸法重量
（g）
4-01S1D220.018.047.8410.010.014.011.5R1/815.058.5
6-01S1D221.719.053.8612.012.015.013.5R1/816.377.5
6-02S1D221.722.056.8612.014.016.013.5R1/416.383.0
8-01S1D223.720.059.9814.014.016.015.5R1/817.0108.5
8-02S1D223.723.062.9814.014.017.015.5R1/417.0112.5
8-03S1D223.724.063.9814.017.017.615.5R3/817.0119.5
10-02S1D226.624.572.11017.017.018.518.5R1/417.8182.5
10-03S1D226.625.573.11017.017.019.118.5R3/817.8189.0
12-03S1D229.126.579.11219.019.020.120.5R3/819.4239.0
12-04S1D229.130.583.11219.021.022.520.5R1/219.4255.5

□-□D3タイプ

型式ABC適用チューブ外径
φD		E二面幅
H		LPねじサイズ
T		チューブ挿入寸法重量
（g）
4-01D320.018.047.8410.010.014.011.5R1/815.064.5
6-01D321.719.053.8612.012.015.013.5R1/816.385.5
6-02D321.722.056.8614.014.016.013.5R1/416.390.5
8-01D323.720.059.9814.014.016.015.5R1/817.0118.5
8-02D323.723.062.9814.014.017.015.5R1/417.0122.5
8-03D323.724.063.9817.017.017.615.5R3/817.0129.5
10-02D326.624.572.11017.017.018.518.5R1/417.8201.0
10-03D326.625.573.11017.017.019.118.5R3/817.8204.5
12-03D329.126.579.11219.019.020.120.5R3/819.4262.0
12-04D329.130.583.11219.021.022.520.5R1/219.4276.0

型番リスト

表示件数
  • 1
    • 型番
    4-01D3
    4-01S1D2
    4-01S2D1
    4-01S3
    6-01D3
    6-01S1D2
    6-01S2D1
    6-01S3
    6-02D3
    6-02S1D2
    6-02S2D1
    6-02S3
    8-01D3
    8-01S1D2
    8-01S2D1
    8-01S3
    8-02D3
    8-02S1D2
    8-02S2D1
    8-02S3
    8-03D3
    8-03S1D2
    8-03S2D1
    8-03S3
    10-02D3
    10-02S1D2
    10-02S2D1
    10-02S3
    10-03D3
    10-03S1D2
    10-03S2D1
    10-03S3
    12-03D3
    12-03S1D2
    12-03S2D1
    12-03S3
    12-04D3
    12-04S1D2
    12-04S2D1
    12-04S3

    適用チューブ外径1

    (φ)

    ねじサイズT

    分岐本数

    (本)

    		最小発注数量
    4
    R1/8
    6
    1個
    4
    R1/8
    5
    1個
    4
    R1/8
    4
    1個
    4
    R1/8
    3
    1個
    6
    R1/8
    6
    1個
    6
    R1/8
    5
    1個
    6
    R1/8
    4
    1個
    6
    R1/8
    3
    1個
    6
    R1/4
    6
    1個
    6
    R1/4
    5
    1個
    6
    R1/4
    4
    1個
    6
    R1/4
    3
    1個
    8
    R1/8
    6
    1個
    8
    R1/8
    5
    1個
    8
    R1/8
    4
    1個
    8
    R1/8
    3
    1個
    8
    R1/4
    6
    1個
    8
    R1/4
    5
    1個
    8
    R1/4
    4
    1個
    8
    R1/4
    3
    1個
    8
    R3/8
    6
    1個
    8
    R3/8
    5
    1個
    8
    R3/8
    4
    1個
    8
    R3/8
    3
    1個
    10
    R1/4
    6
    1個
    10
    R1/4
    5
    1個
    10
    R1/4
    4
    1個
    10
    R1/4
    3
    1個
    10
    R3/8
    6
    1個
    10
    R3/8
    5
    1個
    10
    R3/8
    4
    1個
    10
    R3/8
    3
    1個
    12
    R3/8
    6
    1個
    12
    R3/8
    5
    1個
    12
    R3/8
    4
    1個
    12
    R3/8
    3
    1個
    12
    R1/2
    6
    1個
    12
    R1/2
    5
    1個
    12
    R1/2
    4
    1個
    12
    R1/2
    3
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,948円
    ( 2,143円 )
    3日目
    1,790円
    ( 1,969円 )
    3日目
    1,615円
    ( 1,777円 )
    3日目
    1,397円
    ( 1,537円 )
    3日目
    2,159円
    ( 2,375円 )
    3日目
    2,014円
    ( 2,215円 )
    3日目
    1,838円
    ( 2,022円 )
    3日目
    1,625円
    ( 1,788円 )
    6日目
    2,195円
    ( 2,415円 )
    3日目
    2,344円
    ( 2,578円 )
    3日目
    1,882円
    ( 2,070円 )
    3日目
    2,044円
    ( 2,248円 )
    4日目
    2,323円
    ( 2,555円 )
    3日目
    2,167円
    ( 2,384円 )
    6日目
    1,983円
    ( 2,181円 )
    3日目
    1,754円
    ( 1,929円 )
    3日目
    2,361円
    ( 2,597円 )
    3日目
    2,605円
    ( 2,866円 )
    3日目
    2,019円
    ( 2,221円 )
    3日目
    2,090円
    ( 2,299円 )
    3日目
    2,416円
    ( 2,658円 )
    3日目
    2,250円
    ( 2,475円 )
    3日目
    2,066円
    ( 2,273円 )
    3日目
    1,845円
    ( 2,030円 )
    3日目
    2,707円
    ( 2,978円 )
    3日目
    2,489円
    ( 2,738円 )
    3日目
    2,271円
    ( 2,498円 )
    6日目
    2,072円
    ( 2,279円 )
    4日目
    2,735円
    ( 3,009円 )
    3日目
    2,505円
    ( 2,756円 )
    3日目
    2,287円
    ( 2,516円 )
    3日目
    2,615円
    ( 2,877円 )
    3日目
    3,077円
    ( 3,385円 )
    3日目
    3,237円
    ( 3,561円 )
    3日目
    2,562円
    ( 2,818円 )
    3日目
    2,250円
    ( 2,475円 )
    3日目
    3,259円
    ( 3,585円 )
    3日目
    3,012円
    ( 3,313円 )
    3日目
    2,810円
    ( 3,091円 )
    3日目
    2,877円
    ( 3,165円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    ハードな環境に最適な金属タイプのワンタッチ継手。
    【特長】
    ・回転ロックリングを採用し、チューブの回し切れを防止する。
    ・Oリングシール採用で優れた気密性。
    ・別売りの表示リングを装着すれば、配管の識別が容易。
    ・オネジ部にはシール加工済み。
    【用途】
    ・機械裏や天井配管など交換頻度の少ない箇所に。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
