千代田通商

タッチコネクターファイブ SUS メイルコネクター

タッチコネクターファイブ SUS メイルコネクター
  • FS4-01M
  • FS4-01M
  • FS4-01MW
  • FS4-01MW
通常単価(税別)
1,101円～3,088円
税込単価
1,211円～3,397円
通常出荷日：在庫品1日目～11日目一部当日出荷可能

【特長】・強度、耐食性向上・銅、亜鉛等の金属イオン溶出防止・工業用水配管時の成分腐食防止（脱亜鉛腐食）...

詳細を確認
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

よく一緒に見られています

タッチコネクターファイブ メイルコネクター

千代田通商

タッチコネクターファイブ メイルコネクター
通常価格(税別)： 181円 (税込価格：199円)

通常出荷日：在庫品1日目

よく一緒に見られています

タッチコネクターファイブ ユニオンティ

千代田通商

タッチコネクターファイブ ユニオンティ
通常価格(税別)： 365円 (税込価格：402円)

通常出荷日：在庫品1日目

未確定：候補が30型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

外形図

製品仕様

本体色黒の外観

本体色黒の外観

本体色白の外観

本体色白の外観

使用流体圧縮空気工業用水真空
使用温度範囲-5～60℃5～40℃-5～60℃
最高使用圧力1MPa0.3MPa-100kPa
工業用水圧はウォーターハンマーを考慮しております
適用チューブTE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ）
  • ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブご選定下さい。
  • ※ 凍結無き事。

材質

構造図

構造図

Part NO.部品名材質
（1）リリースリング難燃性PBT（ポリブチレンテレフタレート）
（2）ガイド難燃性PBT（ポリブチレンテレフタレート）
（3）ロックリングSUS（ステンレス）
（4）リングパッキンNBR（ニトリルゴム）
（5）本体難燃性PBT（ポリブチレンテレフタレート）
（6）メイルアダプターSUS（ステンレス）

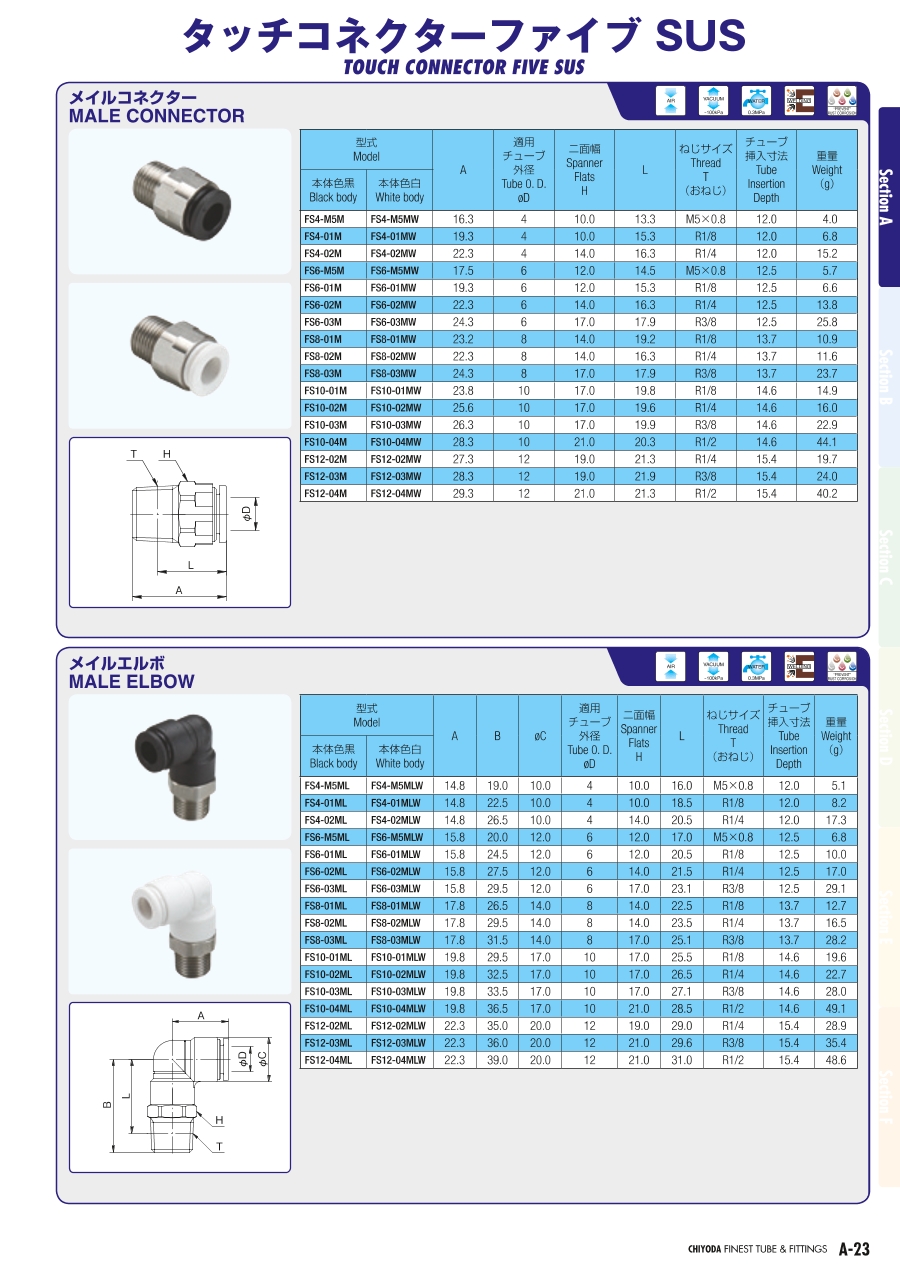

規格表

型番A適用チューブ外径
φD		二面幅
H		Lねじサイズ
T
（おねじ）		チューブ挿入寸法重量
（g）
本体色黒本体色白
FS4-M5MFS4-M5MW16.3410.013.3M5×0.812.04.0
FS4-01MFS4-01MW19.3410.015.3R1/812.06.8
FS4-02MFS4-02MW22.3414.016.3R1/412.015.2
FS6-M5MFS6-M5MW17.5612.014.5M5×0.812.55.7
FS6-01MFS6-01MW19.3612.015.3R1/812.56.6
FS6-02MFS6-02MW22.3614.016.3R1/412.513.8
FS6-03MFS6-03MW24.3617.017.9R3/812.525.8
FS8-01MFS8-01MW23.2814.019.2R1/813.710.9
FS8-02MFS8-02MW22.3814.016.3R1/413.711.6
FS8-03MFS8-03MW24.3817.017.9R3/813.723.7
FS10-01MFS10-01MW23.81017.019.8R1/814.614.9
FS10-02MFS10-02MW25.61017.019.6R1/414.616.0
FS10-03MFS10-03MW26.31017.019.9R3/814.622.9
FS10-04MFS10-04MW28.31021.020.3R1/214.644.1
FS12-02MFS12-02MW27.31219.021.3R1/415.419.7
FS12-03MFS12-03MW28.31219.021.9R3/815.424.0
FS12-04MFS12-04MW29.31221.021.3R1/215.440.2

型番リスト

表示件数
  • 1
    • 型番
    FS4-01MW
    FS4-02M
    FS4-M5M
    FS4-M5MW
    FS6-01M
    FS6-02M
    FS6-02MW
    FS6-03M
    FS6-03MW
    FS6-M5MW
    FS8-01M
    FS8-01MW
    FS8-02M
    FS8-02MW
    FS8-03M
    FS8-03MW
    FS10-01M
    FS10-01MW
    FS10-02M
    FS10-02MW
    FS10-03M
    FS10-03MW
    FS10-04M
    FS10-04MW
    FS12-02M
    FS12-02MW
    FS12-03M
    FS12-03MW
    FS12-04M
    FS12-04MW

    適用チューブ外径1

    (φ)

    ねじサイズT

    本体色

    		最小発注数量
    4
    R1/8
    白
    1個
    4
    R1/4
    黒
    1個
    4
    M5X0.8
    黒
    1個
    4
    M5X0.8
    白
    1個
    6
    R1/8
    黒
    1個
    6
    R1/4
    黒
    1個
    6
    R1/4
    白
    1個
    6
    R3/8
    黒
    1個
    6
    R3/8
    白
    1個
    6
    M5X0.8
    白
    1個
    8
    R1/8
    黒
    1個
    8
    R1/8
    白
    1個
    8
    R1/4
    黒
    1個
    8
    R1/4
    白
    1個
    8
    R3/8
    黒
    1個
    8
    R3/8
    白
    1個
    10
    R1/8
    黒
    1個
    10
    R1/8
    白
    1個
    10
    R1/4
    黒
    1個
    10
    R1/4
    白
    1個
    10
    R3/8
    黒
    1個
    10
    R3/8
    白
    1個
    10
    R1/2
    黒
    1個
    10
    R1/2
    白
    1個
    12
    R1/4
    黒
    1個
    12
    R1/4
    白
    1個
    12
    R3/8
    黒
    1個
    12
    R3/8
    白
    1個
    12
    R1/2
    黒
    1個
    12
    R1/2
    白
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,108円
    ( 1,219円 )
    4日目
    1,758円
    ( 1,934円 )
    在庫品1日目当日出荷可能
    1,101円
    ( 1,211円 )
    6日目
    1,410円
    ( 1,551円 )
    4日目
    1,311円
    ( 1,442円 )
    在庫品1日目当日出荷可能
    1,816円
    ( 1,998円 )
    6日目
    1,583円
    ( 1,741円 )
    在庫品1日目当日出荷可能
    2,016円
    ( 2,218円 )
    在庫品1日目当日出荷可能
    1,612円
    ( 1,773円 )
    4日目
    1,561円
    ( 1,717円 )
    11日目
    1,648円
    ( 1,813円 )
    4日目
    1,326円
    ( 1,459円 )
    6日目
    1,895円
    ( 2,085円 )
    在庫品1日目当日出荷可能
    1,450円
    ( 1,595円 )
    在庫品1日目当日出荷可能
    1,714円
    ( 1,885円 )
    在庫品1日目当日出荷可能
    1,448円
    ( 1,593円 )
    6日目
    1,941円
    ( 2,135円 )
    4日目
    1,941円
    ( 2,135円 )
    6日目
    2,774円
    ( 3,051円 )
    6日目
    2,266円
    ( 2,493円 )
    6日目
    2,482円
    ( 2,730円 )
    4日目
    2,110円
    ( 2,321円 )
    在庫品1日目当日出荷可能
    2,775円
    ( 3,053円 )
    6日目
    2,775円
    ( 3,053円 )
    4日目
    3,088円
    ( 3,397円 )
    在庫品1日目当日出荷可能
    2,807円
    ( 3,088円 )
    在庫品1日目当日出荷可能
    2,796円
    ( 3,076円 )
    6日目
    2,418円
    ( 2,660円 )
    6日目
    2,903円
    ( 3,193円 )
    在庫品1日目当日出荷可能
    2,519円
    ( 2,771円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・強度、耐食性向上
    ・銅、亜鉛等の金属イオン溶出防止
    ・工業用水配管時の成分腐食防止（脱亜鉛腐食）。本体金属部にSUS303を採用による性能向上
    ・タッチコネクターファイブの高性能を継承。タッチコネクターファイブの性能をそのまま継承
    ・ネジ上部の自在性。エルボ、ブランチティ等のボディーとネジ部は、回転可能（ロータリータイプではございません。クリーン配管を考慮しネジ部はあえて、シール加工を施しておりません）

    ご注意

    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
