タッチコネクターファイブ ロングメイルエルボ

タッチコネクターファイブ ロングメイルエルボ
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
282円～666円
税込単価
310円～733円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タッチコネクターFUJI メイルコネクター

千代田通商

タッチコネクターFUJI メイルコネクター
0
通常価格(税別)： 178円 (税込価格：196円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タッチコネクターファイブ メイルエルボ

千代田通商

タッチコネクターファイブ メイルエルボ
4.6
通常価格(税別)： 208円 (税込価格：229円)

通常出荷日：在庫品1日目

無駄なパーツを省き、最少パーツで形成したコストパフォーマンスに優れたワンタッチ...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が25型番あります。
数量：

商品情報

外形図

外形図

製品仕様

本体色黒の外観

本体色黒

本体色白の外観

本体色白

使用流体圧縮空気工業用水真空
使用温度範囲-5～+60℃+5～+40℃-5～+60℃
最高使用圧力1MPa0.3MPa-100kPa
適用チューブTE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ）
  • ※ 工業用水圧はウォーターハンマーを考慮しております。
  • ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブをご選定下さい。
  • ※ ミニスピードコントローラα・β、及びスピードコントローラα・βを除く。
  • ※ 凍結無き事。

材質

構造図

構造図

Part NO.部品名材質
（1）リリースリング難燃性PBT（ポリブチレンテレフタレート）
（2）ガイド難燃性PBT（ポリブチレンテレフタレート）
（3）ロックリングSUS（ステンレス）
（4）リングパッキンNBR（ニトリルゴム）
（5）本体難燃性PBT（ポリブチレンテレフタレート）
（6）メイルアダプターC3604（黄銅）、ニッケルめっき

※ 樹脂部UL-94 V0相当

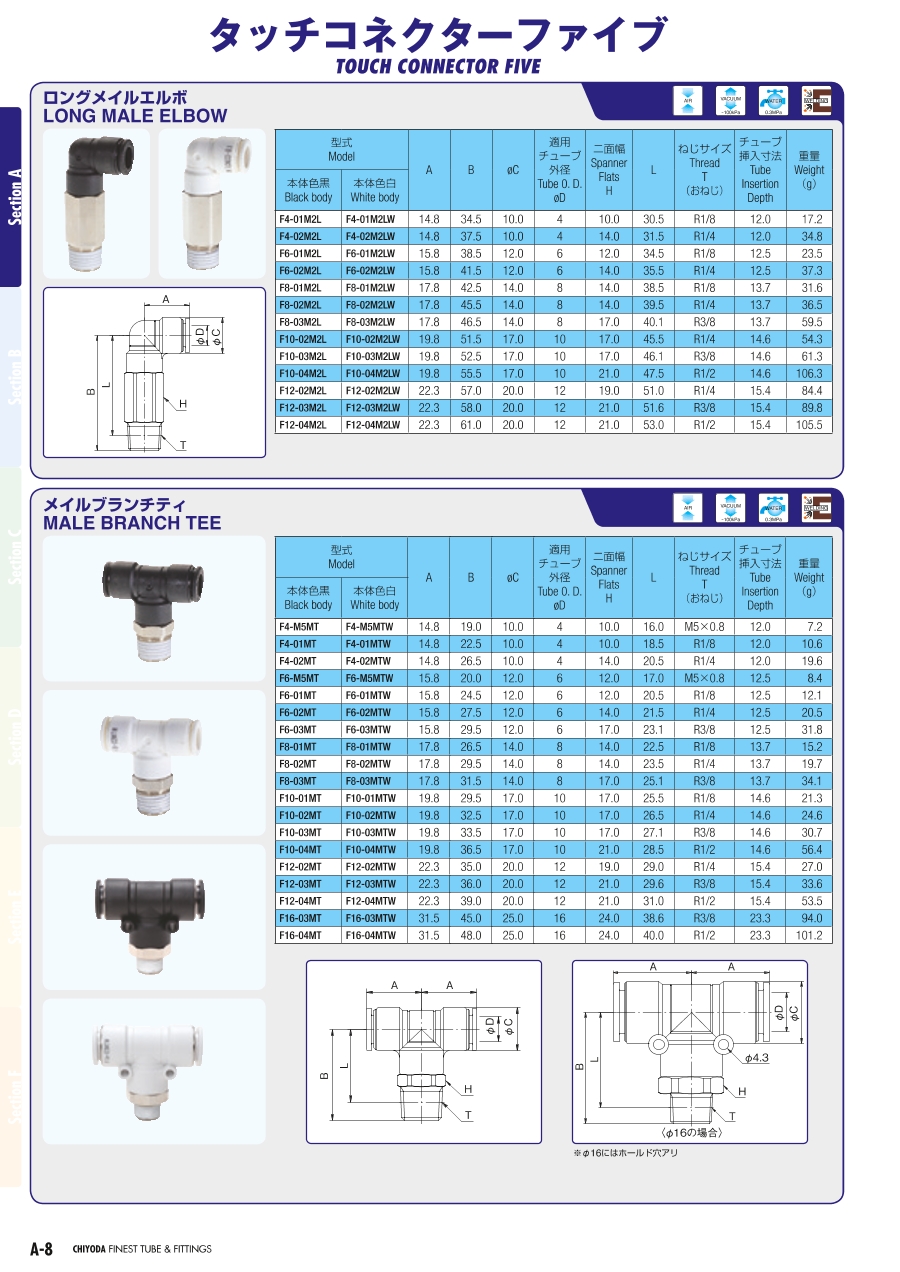

規格表

型番ABφC適用チューブ外径
φD		二面幅
H		Lねじサイズ
T
（おねじ）		チューブ挿入寸法重量
（g）
本体色黒本体色白
F4-01M2LF4-01M2LW14.834.510.0410.030.5R1/812.017.2
F4-02M2LF4-02M2LW14.837.510.0414.031.5R1/412.034.8
F6-01M2LF6-01M2LW15.838.512.0612.034.5R1/812.523.5
F6-02M2LF6-02M2LW15.841.512.0614.035.5R1/412.537.3
F8-01M2LF8-01M2LW17.842.514.0814.038.5R1/813.731.6
F8-02M2LF8-02M2LW17.845.514.0814.039.5R1/413.736.5
F8-03M2LF8-03M2LW17.846.514.0817.040.1R3/813.759.5
F10-02M2LF10-02M2LW19.851.517.01017.045.5R1/414.654.3
F10-03M2LF10-03M2LW19.852.517.01017.046.1R3/814.661.3
F10-04M2LF10-04M2LW19.855.517.01021.047.5R1/214.6106.3
F12-02M2LF12-02M2LW22.357.020.01219.051.0R1/415.484.4
F12-03M2LF12-03M2LW22.358.020.01221.051.6R3/815.489.8
F12-04M2LF12-04M2LW22.361.020.01221.053.0R1/215.4105.5

型番リスト

表示件数
  • 1
    • 型番
    F4-01M2L
    F4-01M2LW
    F4-02M2L
    F4-02M2LW
    F6-01M2L
    F6-01M2LW
    F6-02M2L
    F6-02M2LW
    F8-01M2L
    F8-01M2LW
    F8-02M2LW
    F8-03M2L
    F8-03M2LW
    F10-02M2L
    F10-02M2LW
    F10-03M2L
    F10-03M2LW
    F10-04M2L
    F10-04M2LW
    F12-02M2L
    F12-02M2LW
    F12-03M2L
    F12-03M2LW
    F12-04M2L
    F12-04M2LW

    適用チューブ外径1

    (φ)

    ねじサイズT

    本体色

    		最小発注数量
    4
    R1/8
    黒
    1個
    4
    R1/8
    白
    1個
    4
    R1/4
    黒
    1個
    4
    R1/4
    白
    1個
    6
    R1/8
    黒
    1個
    6
    R1/8
    白
    1個
    6
    R1/4
    黒
    1個
    6
    R1/4
    白
    1個
    8
    R1/8
    黒
    1個
    8
    R1/8
    白
    1個
    8
    R1/4
    白
    1個
    8
    R3/8
    黒
    1個
    8
    R3/8
    白
    1個
    10
    R1/4
    黒
    1個
    10
    R1/4
    白
    1個
    10
    R3/8
    黒
    1個
    10
    R3/8
    白
    1個
    10
    R1/2
    黒
    1個
    10
    R1/2
    白
    1個
    12
    R1/4
    黒
    1個
    12
    R1/4
    白
    1個
    12
    R3/8
    黒
    1個
    12
    R3/8
    白
    1個
    12
    R1/2
    黒
    1個
    12
    R1/2
    白
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    282円
    ( 310円 )
    4日目
    336円
    ( 370円 )
    4日目
    335円
    ( 369円 )
    4日目
    397円
    ( 437円 )
    4日目
    368円
    ( 405円 )
    6日目
    368円
    ( 405円 )
    4日目
    389円
    ( 428円 )
    4日目
    377円
    ( 415円 )
    4日目
    351円
    ( 386円 )
    4日目
    418円
    ( 460円 )
    4日目
    337円
    ( 371円 )
    4日目
    479円
    ( 527円 )
    4日目
    386円
    ( 425円 )
    4日目
    461円
    ( 507円 )
    在庫品1日目当日出荷可能
    460円
    ( 506円 )
    在庫品1日目当日出荷可能
    545円
    ( 600円 )
    在庫品1日目当日出荷可能
    524円
    ( 576円 )
    在庫品1日目当日出荷可能
    492円
    ( 541円 )
    4日目
    584円
    ( 642円 )
    4日目
    480円
    ( 528円 )
    4日目
    578円
    ( 636円 )
    4日目
    486円
    ( 535円 )
    4日目
    577円
    ( 635円 )
    4日目
    620円
    ( 682円 )
    在庫品1日目当日出荷可能
    666円
    ( 733円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    無駄なパーツを省き、最少パーツで形成したコストパフォーマンスに優れたワンタッチ継手。
    【特長】
    ・全機種にレーザーマーキングによる型式表記あり。
    ・新型ロックリングを採用し、配管の操作性が向上。
    ・新型リングパッキンを採用し、高気密性を保持しつつ接続操作力を軽減。
    ・難燃樹脂を標準採用。
    ・オネジ部にはシール加工済み。
    【用途】
    ・機械の軽量化、コストダウン、配管操作性の向上に。
    ・メンテナンス時に不明機種を無くすために最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    タッチコネクターファイブ ロングメイルエルボのレビュー
    5平均満足度：5.01件のレビュー
    ソレノイドベースの配管
    5
    満足度：5.02020/02/22
    ソレノイドベースのPに普通のエルボを取り付けたら排気のマフラーが付かなかった。どうしても排気音が気になり、ロングメイルエ...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q水は使用可能ですか？
    A
    工業用水は使用可能です。

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    タッチコネクターファイブ ロングメイルエルボ
    タッチコネクターファイブ Hタイプ ロングメイルエルボ
    タッチコネクターFUJI ロングメイルエルボ（樹脂）
    タッチコネクターFUJI ロングメイルエルボ（金属）
    タッチコネクターファイブ メイルエルボ
    タッチコネクターファイブ メイルコネクター
    メーカー千代田通商千代田通商千代田通商千代田通商千代田通商千代田通商
    通常価格282円-692円 -330円 -421円 -208円 -142円 -
    通常出荷日在庫品1日目〜6日目4日目〜4日目〜在庫品1日目〜在庫品1日目〜
    本体材質難燃性PBT黄銅ポリアセタール亜鉛合金難燃性PBT難燃性PBT
    ねじ部材質C3604(黄銅）、ニッケルメッキC3604(黄銅）C3604(黄銅）C3604(黄銅）C3604(黄銅）、ニッケルメッキC3604(黄銅）、ニッケルメッキ
    シール材材質NBR（ニトリルゴム）NBR（ニトリルゴム）NBR（ニトリルゴム）NBR（ニトリルゴム）NBR（ニトリルゴム）NBR（ニトリルゴム）
    周囲温度(℃)-5::60-5::60-5::60-5::60-5::60-5::60
    使用流体工業用水 / 圧縮空気(真空含む)工業用水 / 圧縮空気(真空含む)圧縮空気(真空含む)圧縮空気(真空含む)工業用水 / 圧縮空気(真空含む)工業用水 / 圧縮空気(真空含む)
