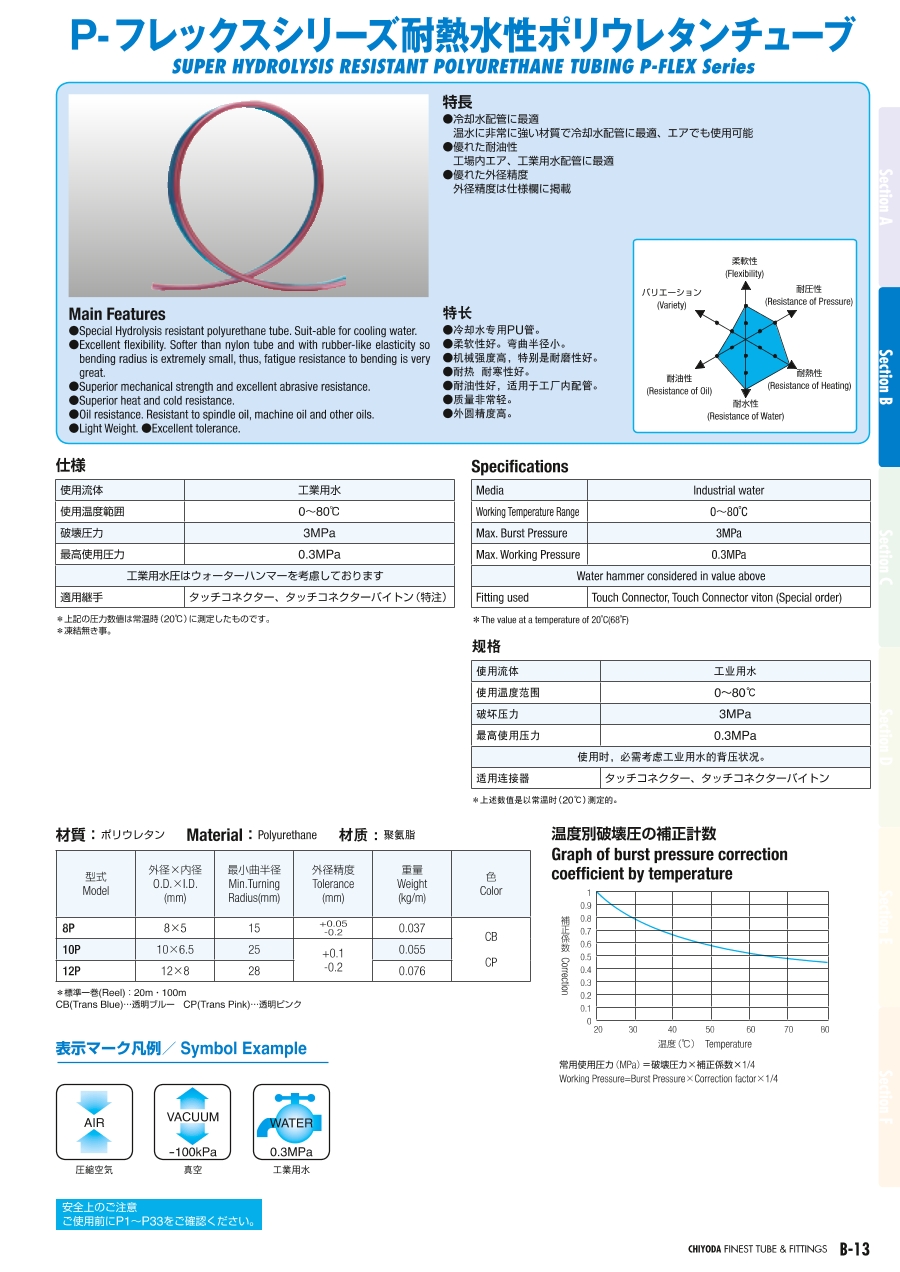

<h3 class="m-h3--wysiwyg">製品仕様</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="P-フレックスシリーズ 耐熱水性ポリウレタンチューブ" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000524781/221000524781_001_20230801115854.jpg" /></div></div><h4 class="m-h4--wysiwyg">製品仕様</h4><div class="m-unit"><table class="m-table"><colgroup><col style="width:22.727272727273%;" /><col style="width:77.272727272727%;" /></colgroup><tbody><tr><td style="text-align: center;">使用流体</td><td style="text-align: center;">工業用水</td></tr><tr><td style="text-align: center;">使用温度範囲</td><td style="text-align: center;">0～80℃</td></tr><tr><td style="text-align: center;">破壊圧力</td><td style="text-align: center;">3MPa</td></tr><tr><td style="text-align: center;">最高使用圧力</td><td style="text-align: center;">0.3MPa</td></tr><tr><td colspan="2" style="text-align: center;">工業用水圧はウォーターハンマーを考慮しております</td></tr><tr><td style="text-align: center;">適用継手</td><td style="text-align: center;">タッチコネクター、タッチコネクターバイトン(特注)</td></tr></tbody></table><ul class="m-notesList"><li>※ 上記の圧力数値は常温時（20℃）に測定したものです。</li></ul></div><h4 class="m-h4--wysiwyg">温度別破壊圧の補正係数</h4><div class="m-unit"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="温度別破壊圧の補正計数グラフ 常用使用圧カ（MPa）＝破壊圧カ×補正係数×1/4" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000524781/221000524781_003_20230801115854.jpg" /></div><p>温度別破壊圧の補正係数グラフ</p></div><p class="u-fs-M">常用使用圧カ（MPa）＝破壊圧カ&times;補正係数&times;1/4</p></div><h3 class="m-h3--wysiwyg">規格表</h3><div class="m-unit"><table class="m-table"><colgroup><col style="width:16.666666666667%;" /><col style="width:16.666666666667%;" /><col style="width:16.666666666667%;" /><col style="width:16.666666666667%;" /></colgroup><thead><tr><th style="text-align: center;">型番<br />Model</th><th style="text-align: center;">外径&times;内径<br />O.D.&times;I.D.<br />(mm)</th><th style="text-align: center;">最小曲半径<br />Min.Turning<br />Radius(mm)</th><th style="text-align: center;">外径精度<br />Tolerance<br />(mm)</th><th style="text-align: center;">重量<br />Weight<br />(kg/m)</th><th style="text-align: center;">色<br />Color</th></tr></thead><tbody><tr><td style="text-align: center;">8P</td><td style="text-align: center;">8&times;5</td><td style="text-align: center;">15</td><td style="text-align: center;">+0.05<br />-0.2</td><td style="text-align: center;">0.037</td><td rowspan="3" style="text-align: center;">CB<br />CP</td></tr><tr><td style="text-align: center;">10P</td><td style="text-align: center;">10&times;6.5</td><td style="text-align: center;">25</td><td rowspan="2" style="text-align: center;">+0.1<br />-0.2</td><td style="text-align: center;">0.055</td></tr><tr><td style="text-align: center;">12P</td><td style="text-align: center;">12&times;8</td><td style="text-align: center;">28</td><td style="text-align: center;">0.076</td></tr></tbody></table><ul class="m-notesList"><li>※ CB（Trans Blue）:透明ブルー、CP（Trans Pink）:透明ピンク</li></ul></div><h3 class="m-h3--wysiwyg">商品特長詳細</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="性能グラフ" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000524781/221000524781_002_20230801115854.jpg" /></div><p>性能グラフ</p></div>
